Техобслуживание/техуход – Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 82
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
80
Модель – 2009 / 2010 года

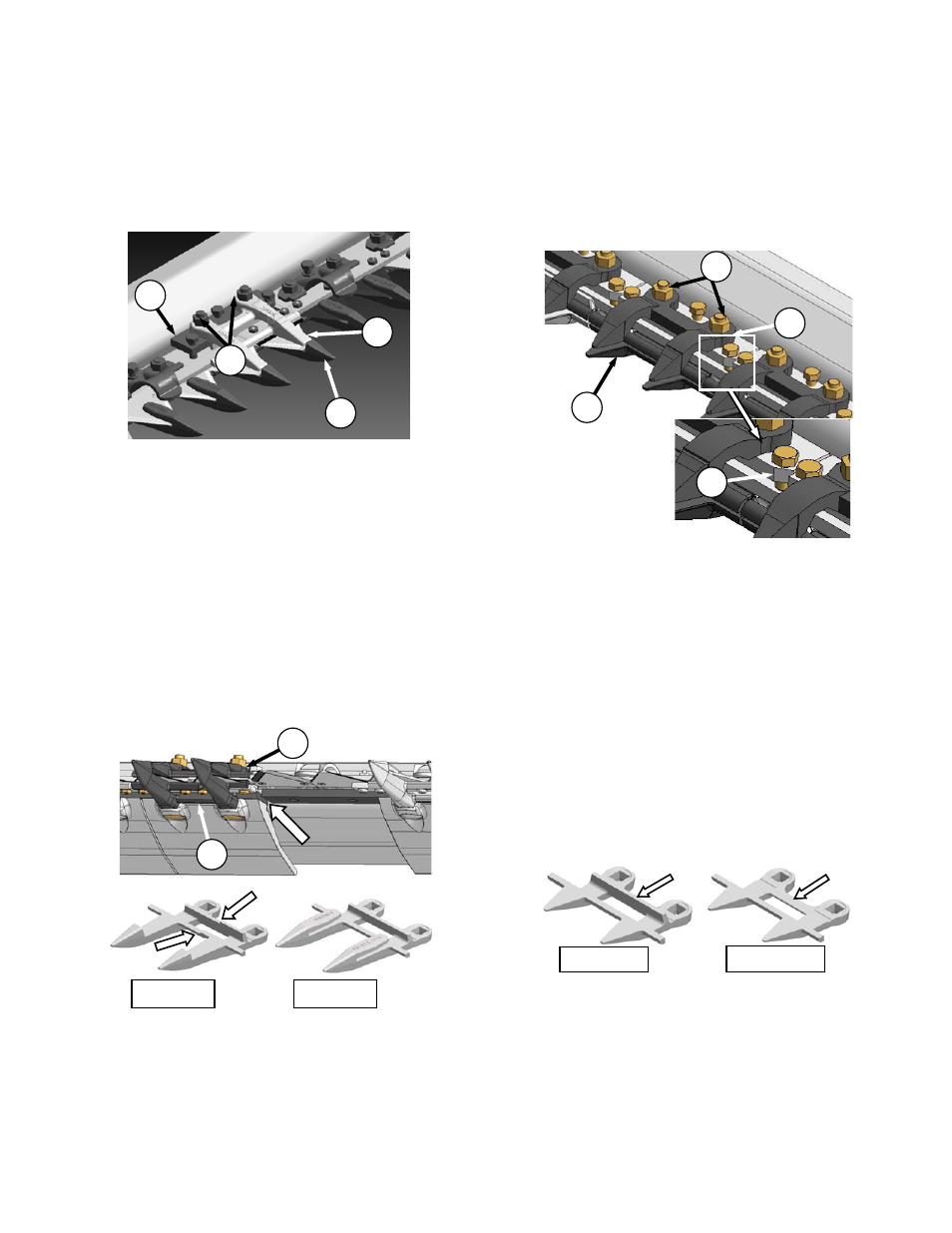

6.10.6.2.2 Остроконечные Пальцы ножа – Двойной
Нож
Обратитесь к предыдущему разделу по типичной замене
пальцев. Пальцы около центра жатки с двойным ножом, где
два ножа заходят один на другой, требуют другого метода
по замене. Меняйте центральные пальцы или верхние
пальцы следующим образом:
а. Снимите две гайки (A) и болты, которые крепят
палец (В) и верхнюю направляющую (С) к
режущему аппарату
.
b. Снимите палец, износостойкую пластиковую накладку
(если есть),верхнюю направляющую (C), и
регулировочную планку (D).
c. Установите износостойкую пластиковую накладку,
если есть, палец (B), регулировочную планку (D),
верхнюю направляющую (C), и поставьте болты, но
не затягивайте
.
ВАЖНО:
Проверьте, чтобы у центрального пальца (B)
(справа от шва режущего аппарата) были
смещённые режущие поверхности. См.
иллюстрации
ПРИМЕЧАНИЕ:
Верхняя направляющая (C) должна принять два
совмещённых перекрывающих ножа по месту
центрального пальца. Проверьте, чтобы заменяемая
запчасть была правильной
.
d. Проверьте и отрегулируйте зазор между прижимом и
ножом.Смотрите Секцию 6.10.7, Прижимы ножа.
6.10.6.2.3 Короткие пальцы – Одинарный Нож.
Короткие пальцы в комплекте с верхними
пальцами
и
регулировочные
пластины
предназначены для скашивания трудных
культур.Только уборочные жатки D60
длинной 15, 20 и 25-ти футовые могут быть
оснащены укороченными пальцами. Меняйте
короткие пальцы следующим образом:
a. Снимите две гайки (E) и болты, которые
крепят палец (F) и верхнюю направляю-
щую (G) к режущему аппарату.
b. Снимите палец, износостойкую пластиковую
накладку
(если
есть),
верхнюю
направляющую и регулирующую планку (Н).
c. Установите износостойкую пластиковую
накладку (если есть),запасной палец (F),
регулирующую планку (H), верхнюю
направляющую (G), и поставьте болты. Не
затягивайте.
ВАЖНО:
Запомните
положение
скоса
на
регулирующей планке (H). Планку нужно
будет установить обратно в то же самое
место. Скосы не должны быть рядом
друг с другом.
ВАЖНО:
Первые четыре наружных защитных
пальца на стороне(ах) привода жатки не
имеют поперечного буртика. Убедитесь
что установлены правильные пальцы.
d. Проверьте и отрегулируйте зазор между
пальцами
и
режущим
аппаратом.
Обратитесь к Разделу 6.10.7, Прижимы
Ножа.
D
A
C
B
Нормальный
Центр
B
C
Стор.привод
Нормальн
G
E
F
H
