ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
113
Модель – 2009 / 2010 года
6.12.9
КАРДАННЫЙ ШАРНИР ПРИВОДА
МОТОВИЛА (ТОЛЬКО D60 И FD70)
ОСТОРОЖНО
Во избежание получения травм от падения
поднятого
мотовила
всегда
устанавливайте
стопоры цилиндров мотовила перед началом
работ под ним.
6.12.9.1
Снятие Карданного Шарнира
a. Опустите жатку, поднимите мотовило и установите
подпорки мотовила.
b. Снимите крышку привода мотовила. См. Раздел
6.12.5. Цепь Привода Мотовила – D60 и FD70.
c. Подцепите левый конец правого мотовила
погрузчиком и нейлоновым стропом
(или чем то аналогичным).
ВАЖНО
Чтобы не повредить или не оставить
вмятины на центральной трубе ,
подцепите мотовило как можно ближе
к крайнему диску.

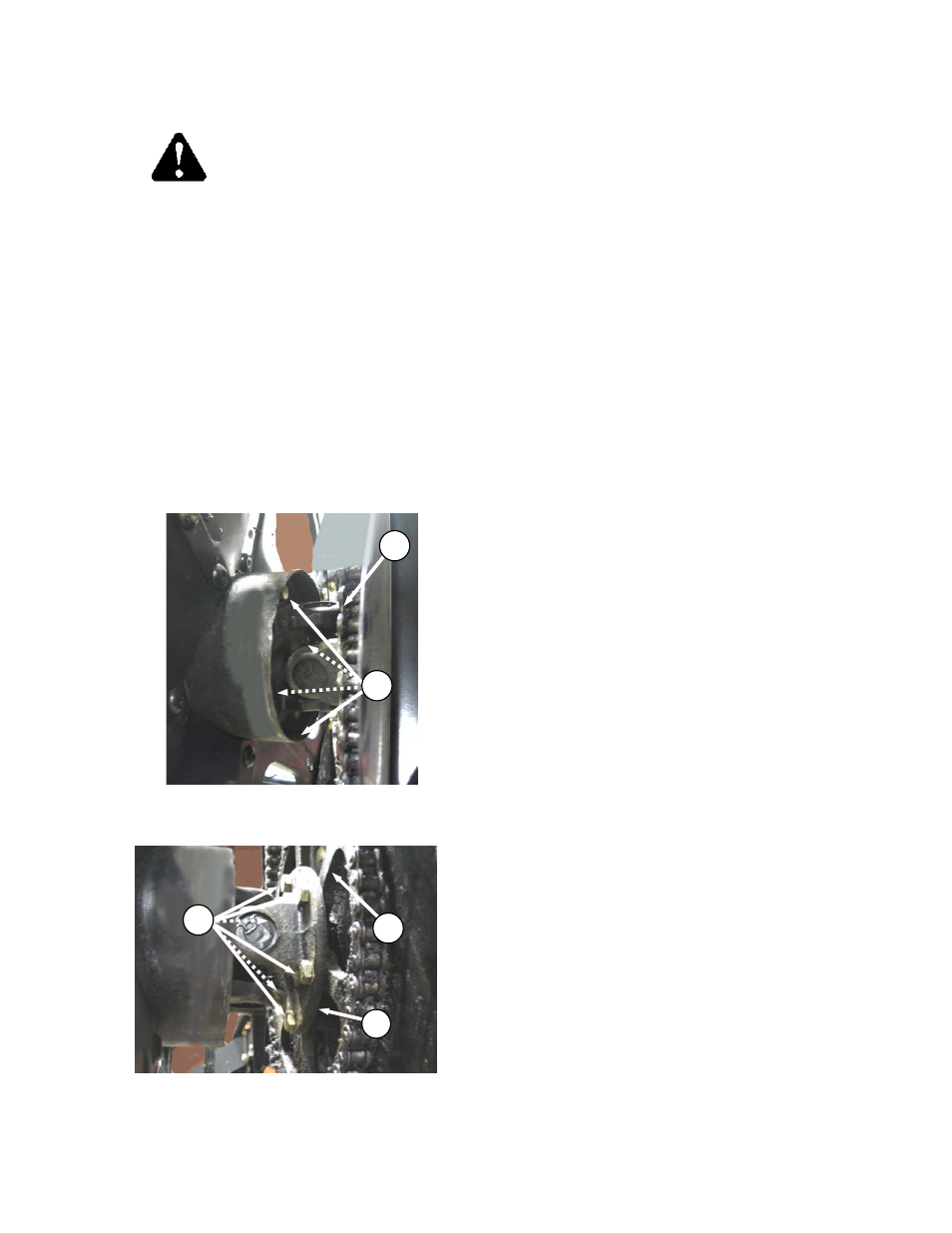

d. Снимите 4 болта (A), крепящих трубу мотовила к
карданному шарниру (B).
e. Снимите 6 болтов (С), крепящих U-соединение (В)
к звездочке (D).
f. Снимите карданный шарнир
ПРИМЕЧАНИЕ
Может потребоваться подвинуть
правое мотовило в сторону, чтобы
карданный шарнир отсоединился от
трубы мотовила
6.12.9.2
Установка Карданного Шарнира
См. Иллюстрацию напротив.
a. Установите карданный шарнир(В) на ведомую
звёздочку (D), как показано и установите шесть
болтов (C) и
затяните.
Не
затягивайте
динамометрическим ключом в этот раз.
b. Установите трубу правого мотовила против
привода мотовила и установите шейку вала в
базовое отверстие карданного шарнира.
c. Вращайте мотовило, пока отверстия в торце
трубки мотовила и карданный шарнир не
отцентрируются.
d. Установите 4 болта (А) и закрутите до 70-80 ф/ф
(95-108 N·m).
e. Закрутите болты (C) до 70-80 ф/ф (95-108 N·m).
f.
Снимите временную опору мотовила
g. Установите назад крышку привода мотовила.
Обратитесь к Разделу 6.12.5.- Цепь привода
Мотовила – D60 и FD70
A
B
D
C
B
