ЭКСПЛУАТАЦИЯ
форма # 169322
34
Модель – 2009 / 2010 года
5.5.9 ПРОДОЛЬНОЕ ПОЛОЖЕНИЕ МОТОВИЛА
Положение мотовила оказалось важным фактором
в достижении хороших результатов, работая в
неблагоприятных условиях. Положение мотовила
устанавливается на заводе для средних прямых,
стоящих на корню с/х культур и его можно
регулировать вперёд и назад для разных условий.
•
Для урожая на корню отцентрируйте мотовило
над режущим аппаратом (4-5 на линейке)
•
Для
полёглых,
придавленных
или
наклоненных с/х культур, нужно будет
передвинуть
мотовило
вперёд
перед
режущим аппаратом (уменьшить цифру на
линейке).
ВАЖНО:
При трудностях в подборе полёглого урожая,
начните с регулировки угла жатки на более
крутое положение.
Это наклонит всю конструкцию мотовило
/режущий аппарат/ полотнянный транспортёр
и зачастую, это всё, что требуется. См. «Угол
Жатки» в Руководстве для Оператора
Адаптера Комбайна
или Оператора В/косилки
.

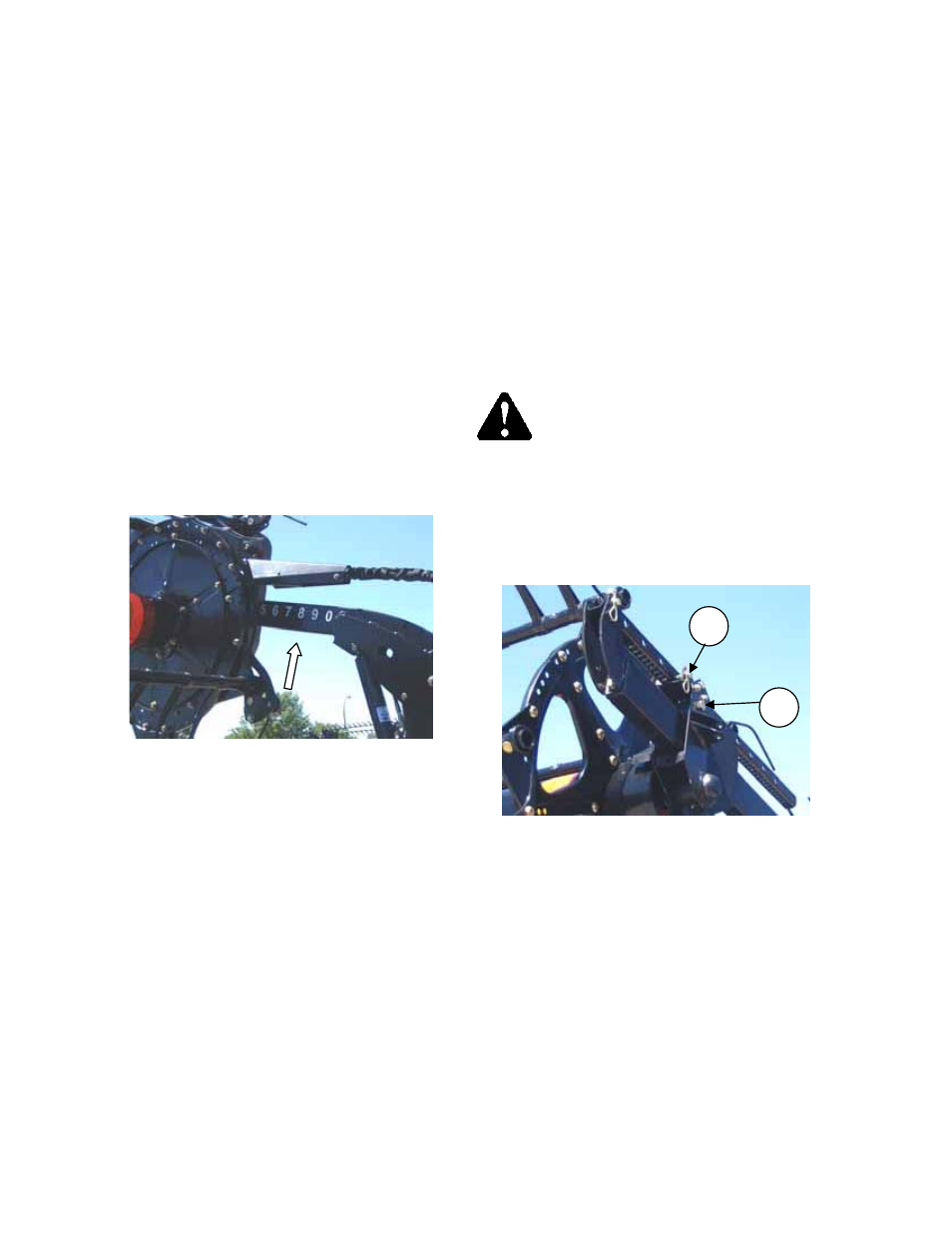

Регулируйте положение мотовила только, если
Вас не устраивают регулировки угла жатки. На
правой опоре мотовила имеется линейка для
определения
предпочитаемого
положения.
Задняя кромка диска эксцентрика мотовила и
является индикатором измерителя
ПРИМЕЧАНИЕ
При трудности с подбором таких
культур, как рис или сильно полёглый
урожай,
которые
требуют
от
мотовила полного переднего положения,
угол пальцев мотовила может быть
установлен так, чтобы обеспечить
правильное размещение с/х культуры на
транспортёрах.
См.Раздел 5.5.10-
Расположение граблин и Положение
Мотовила для регулировки.
ВАЖНО
При работе с мотовилом, которое
нах-ся слишком далеко впереди,
может привести к тому, что пальцы
будут
касаться
земли
перед
режущим
аппаратом.
Опустите
башмаки или отрегулируйте наклон
жатки, как нужно при работе с
мотовилом в данном положении, в
противном случае, это приведёт к
поломке пальцев
.
5.5.9.1
Механическая Регулировка
Для механической регулировки продольного
положения мотовила, обратитесь к следующим
иллюстрациям и сделайте следующее
:
ПРЕДУПРЕЖДЕНИЕ
Заглушите двигатель в/жатки или комбайна,
выньте ключ из замка зажигания перед тем как
приступить к регулировке. Ребёнок или животное
могут завести машину
a. Опустите или поднимите мотовило так, чтобы
опорные
стойки
были
в
горизонтальном
положении.
b. Снимите палец (A) с каждой опоры.
c. С гаечным 15/16 д.. ключом на болту (B)
поверните звёздочку внутри стойки мотовила так,
чтобы выдвинуть его в необходимое положение.
Если мотовило сгибается на стойках от
неровности , передвигайте на деления поменьше
(два отверстия за раз).
d. Вставьте и затяните болт (A). убедитесь, что на
каждой
стойке
используется
одинаковое
отверстие.
e. Проверьте, чтобы мотовило было отрегулировано
одинаково .
f.
Проверьте зазор мотовила к режущему аппарату
после регулировки кулачков. См. Секцию 6.12.1 &
6.12.2, Зазор мотовила к режущему аппарату для
регулировок и измерений.
А
В
