ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
107
Модель – 2009 / 2010 года
6.12.5.2
Замена Цепи Привода - D60
Одинарное Мотовило
ОПАСНОСТЬ
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры цилиндров мотовила перед началом
работ под ним.
Снятие

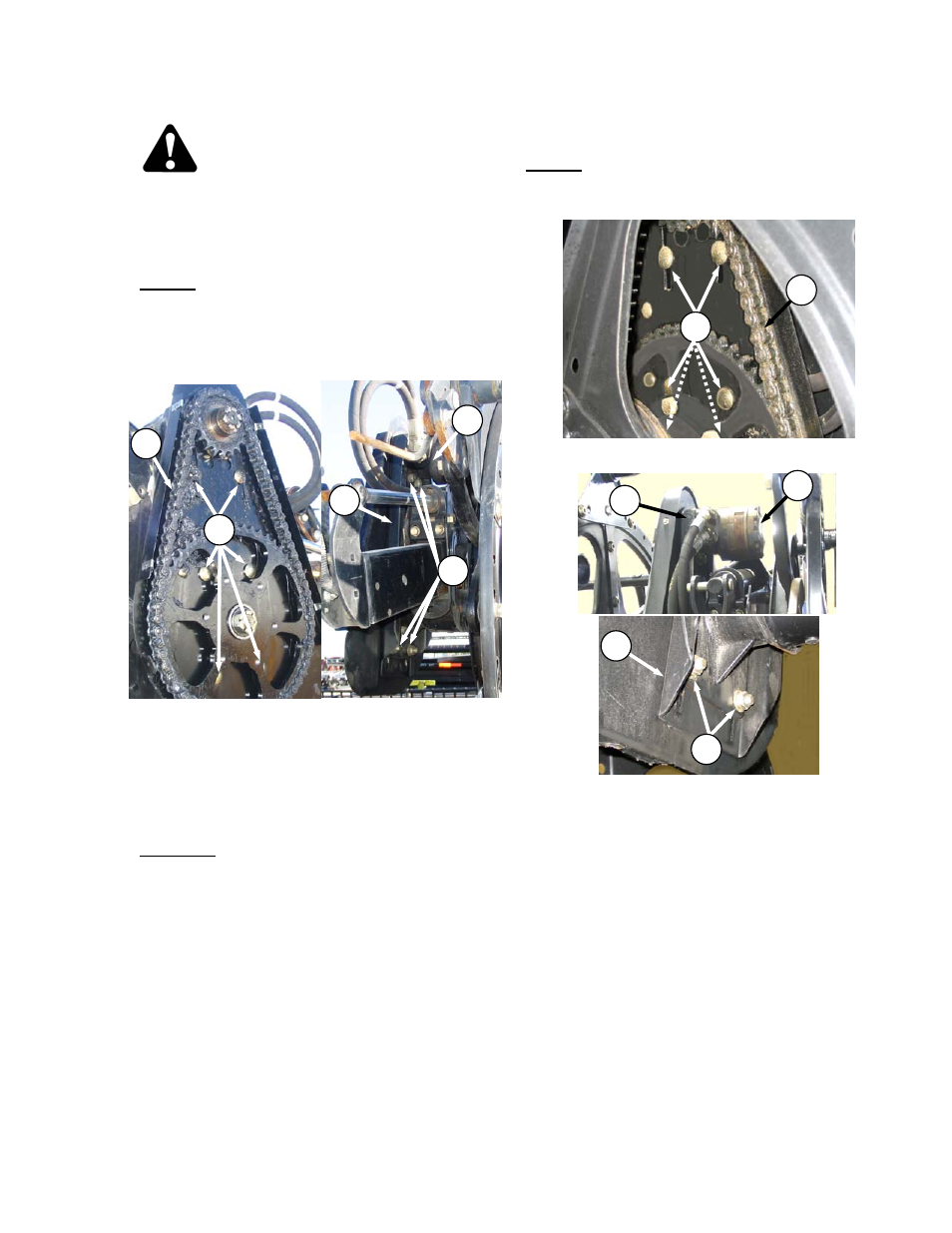

a. Снимите крышку привода мотовила. См.
предыдущий Раздел.
b. Ослабьте болты (A) и сдвиньте мотор (B) и
крепление мотора (C) вниз, по направлению к
валу мотовила.
c. Снимите цепь (D).
Установка
a. Установите цепь (D) вокруг звёздочек, как
показано напротив.
b. Передвигайте мотор (B) и крепление мотора
(C), пока натяжение на цепи (F) не будет таким,
чтобы вы рукой могли оттянуть цепь в середине
пролёта на 1/8 дюйма (3 мм).
c. Затяните гайки (A) и ещё раз
проверьте натяжение
d. Установите на место крышку привода.
6.12.5.3 Установка Цепи Привода - D60 и FD70
Двойного Мотовила
Снятие
a. Снимите крышку привода мотовила.
Обратитесь к предыдущему Разделу
.
b. Ослабьте 6 болтов (F).
c. Подвиньте мотор (G) и крепление мотора (H)
вниз, по направлению к валу мотовила
Замкнутая цепь (E) может быть заменена
отсоединением привода мотовила, ИЛИ
сломав
цепь
и
установив
новую
с
соединительным звеном. Первый метод
предпочтительнее так как цепь останется
целой
F
E
H
G
H
F
D
A
A
B
C
