ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
88
Модель – 2009 / 2010 года
6.10.9.3 Синхронизация Ножа
Жатки D60 с двойным ножом требуют, чтобы ножи были
правильно
синхронизированы для движения в
противоположных направлениях. По регулировке ножей
обратитесь к иллюстрациям и выполните следующее:
a. Снимите приводной ремень правого ножа. См. Раздел
6.10.9.2.2, Снятие Приводного Ремня Правого Ножа

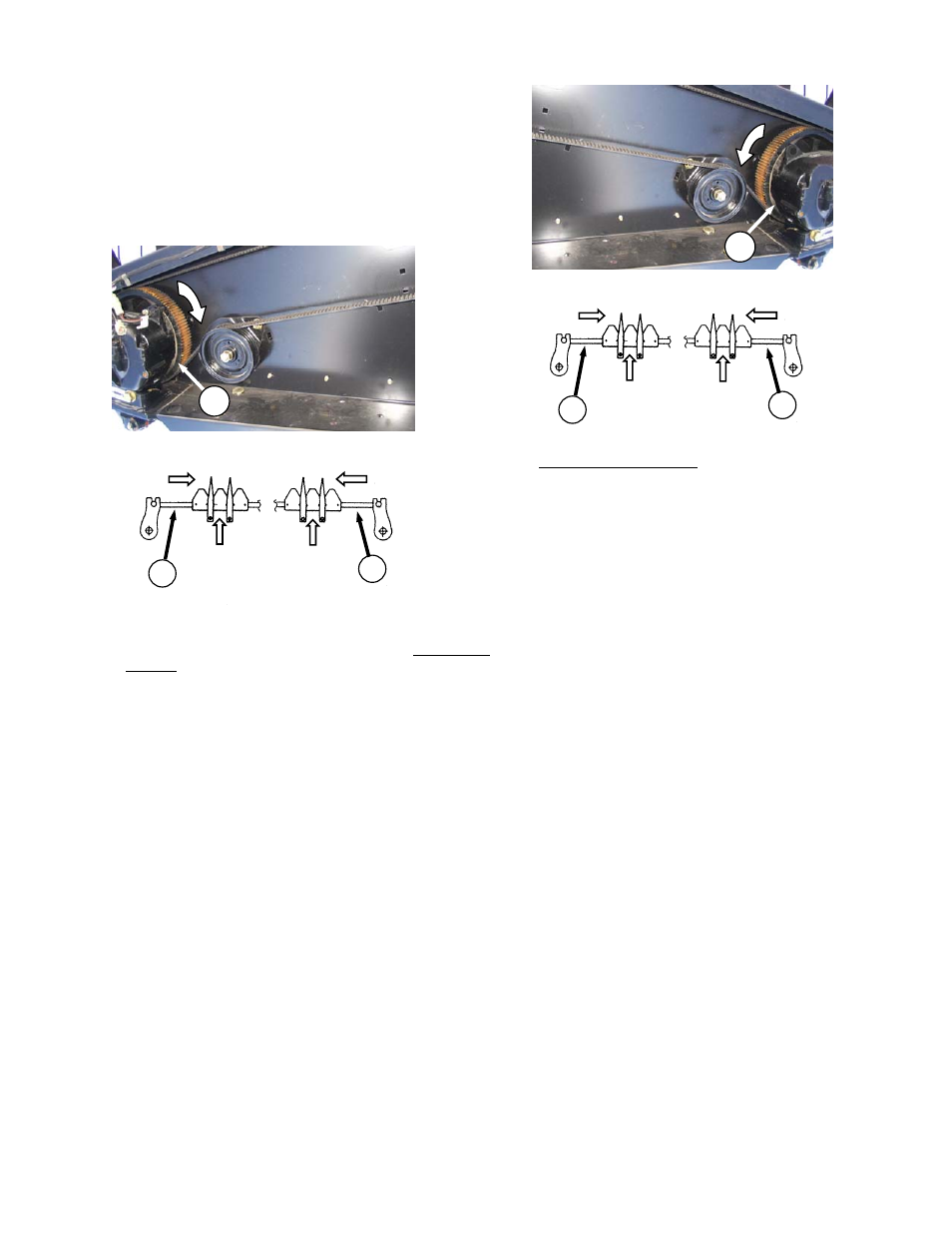

b. Крутите ведомый шкив редуктора (A) по часовой
стрелке, пока левый нож (B) не окажется в центре
внутреннего хода (движение направлено к центру
жатки).
ПРИМЕЧАНИЕ:
Центр хода- это когда секции ножа
отцентрированы
между защитными
пальцами, как показано..
c. Вращайте правый шкив редуктора (C)
против часовой стрелки, пока правый нож (D)
не окажется по центру внутреннего хода.
d. Установите правый ведущий ремень редуктора
и отрегулируйте натяжение. Обратитесь к
Разделу 6.10.9.2.3, Установка Ведущего Ремня
Правого Ножа.
ВАЖНО:
Для поддержания синхронности ведущий
и ведомый шкивы редуктора НЕ должны
вращаться, когда ремень затянут.
e. Проверьте, чтобы ремни привода хорошо
сидели в канавках как на ведущем, так и на
ведомых шкивах.
f. Проверьте правильность синхронизации ножа,
медленно вращая привод рукой и наблюдая за
ножами там, где они перехлёстываются по
центру жатки.
ВАЖНО:
Ножи должны двигаться в
противоположных направлениях и
абсолютно в одно и то же время.
Если
синхронизация
неудовлетворительная, выполните
следующие действия:
1. Ослабьте правый ремень достаточно,
чтобы позволить ему перескочить через
один или более зубов, как необходимо.
Обратитесь к Разделу 6.10.9.2.1,
Регулировка Натяжения Ремня Привода
Правого Ножа.
2. Если правый нож будет «вести» левый,
поверните ПРАВОСТОРОННИЙ ведомый
шкив (С) по часовой стрелке.
3. Если правый нож будет «задерживать»
левый, поверните ПРАВОСТОРОННИЙ
ведомый шкив (С) против часовой
стрелки.
4. Затяните правый ремень .
Правый
нож
Левый
нож
Направление
движения
Секции в центре между
пальцами B
D
A
Правый
нож
Левый
нож
Направление
движения
Секции в центре между
пальцами
B
D
C
