Техобслуживание/техуход – Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 124
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
122
Модель – 2009 / 2010 года
6.12.14 ВТУЛКИ ГРАБЛИН
ОСТОРОЖНО
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры цилиндров мотовила перед началом
работ под ним
Опустите жатку, полностью поднимите мотовило и
задействуйте стопоры-упоры.

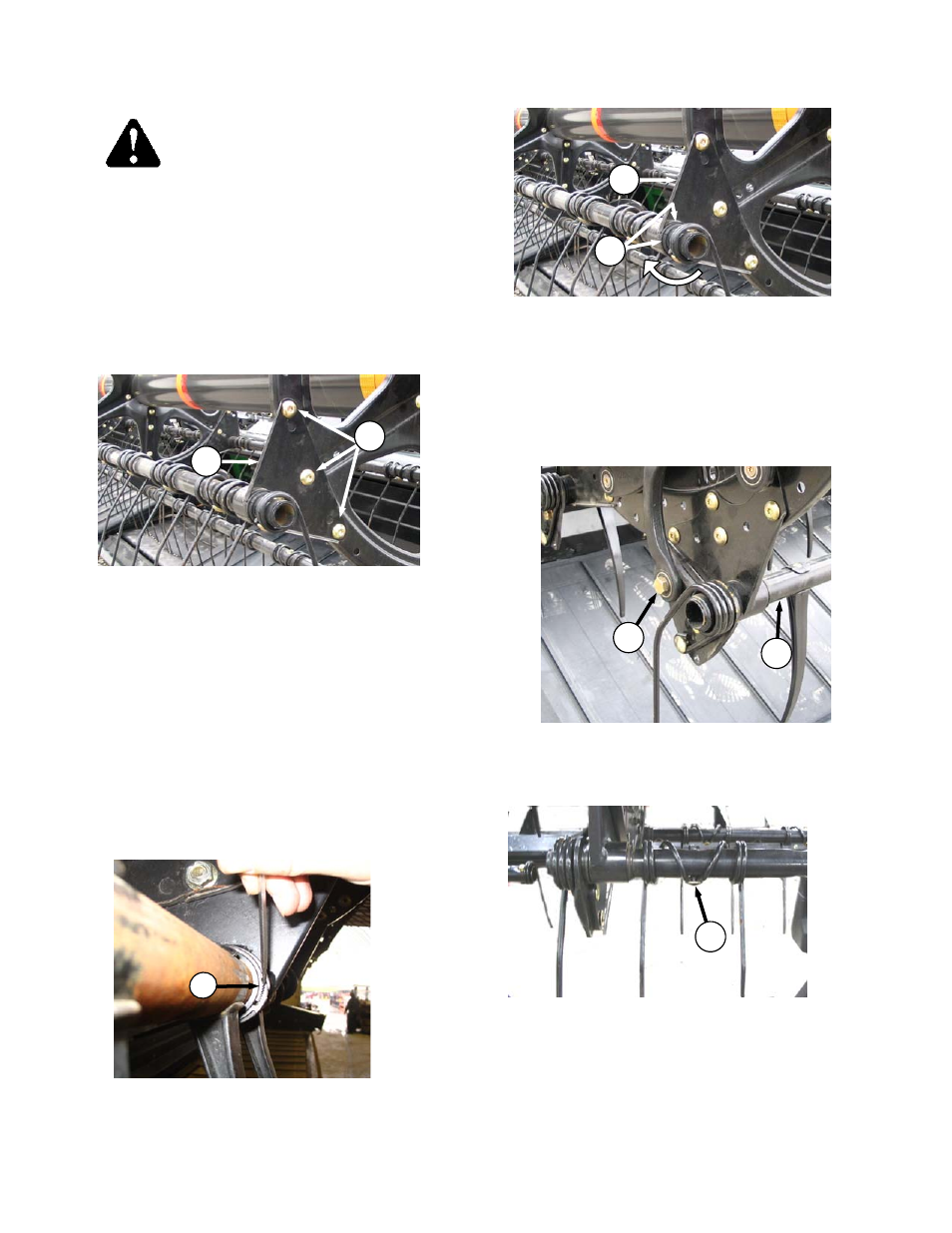

6.12.14.1 Снятие Втулок Подбирающего
Мотовила с 6 и 9 Граблинами
a. Снимите втулки на центральном диске и левом
концевом диске таким образом:
1. Снимите болты (А), крепящие пластину к диску
в обеих точках .
ВАЖНО:
Убедитесь в том, что труба с пальцами
всё время подпирается, чтобы не
допустить повреждения трубы и других
компонентов
ВАЖНО:
Обратите
внимание
на
места
нахождения отверстий в пластине и
диске и проверьте, чтобы болты вновь
были установлены на свои места.
2. Ослабьте зажимы на втулке (С) при помощи
маленькой отвёртки.Стяните зажим с трубы
.
3.
Вращайте рычаг (B), освобождая от диска и
задвиньте рычаг вовнутрь от втулки и
снимите
две
половинки
втулки
(D).
Вытащите болт из пальца, рядом с рычагом(или
снимите пластиковый палец), если потребуется
так, чтобы пластину можно было сдвинуть с
втулки.
b. Снимайте концевые втулки кулачка так
1. Снимите болт (E) на соединении кулачка
так, чтобы труба с пальцами (F) могла
свободно вращаться
2. Если нужно, снимите болт (G), фиксирующий
палец в первой наружной позиции к трубе так,
чтобы этот палец мог свободно двигаться
вовнутрь.
Если
будет
устанавливаться
пластиковый
палец,
обратитесь
к
предыдущему разделу по процедуре снятия
B
A
C
F
E
G
B
D
