Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 117
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
115
Модель – 2009 / 2010 года
6.12.11 МОТОР ПРИВОДА МОТОВИЛА – D50
ОПАСНОСТЬ
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры
цилиндров
мотовила
перед
началом работ под ним

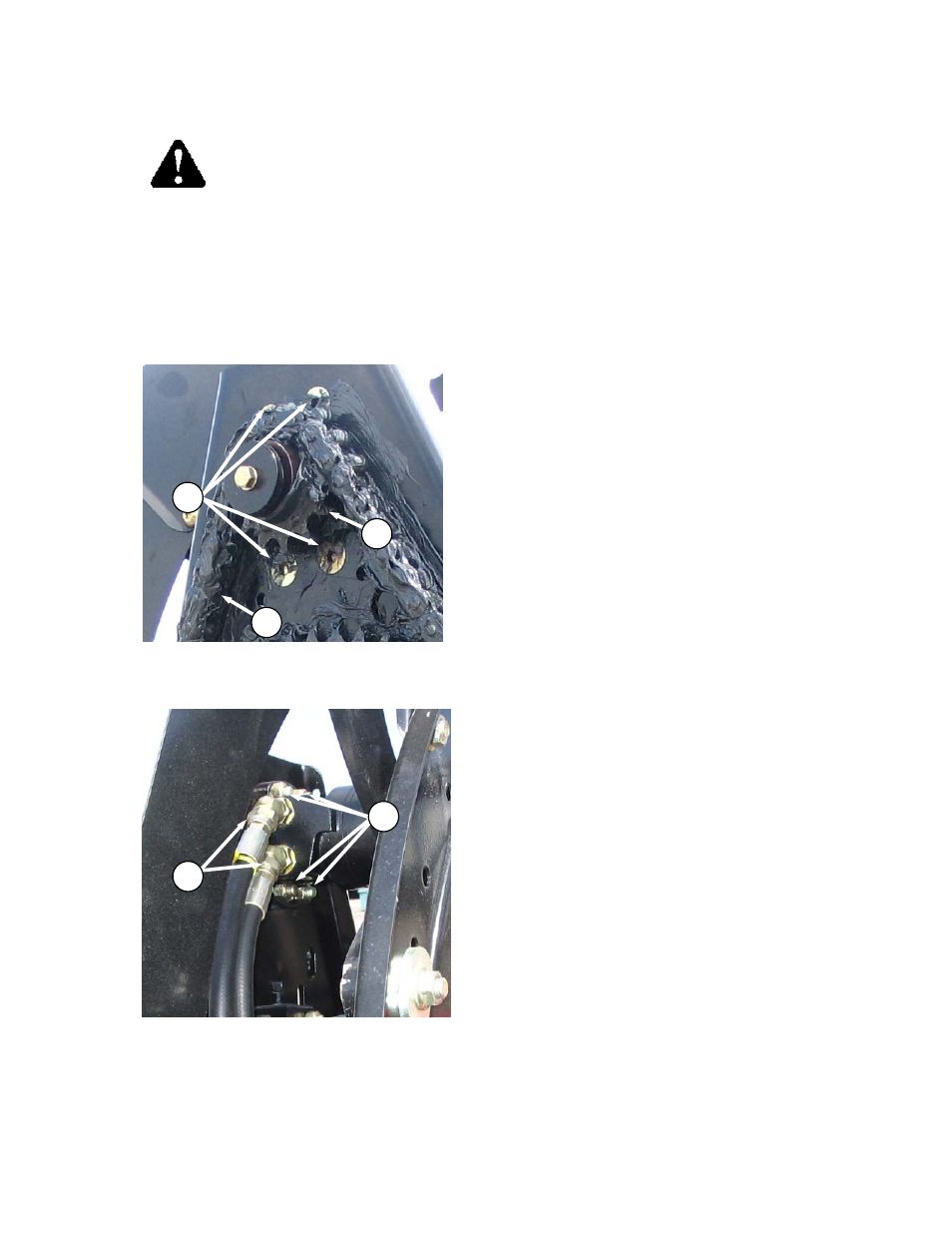

6.12.11.1 Снятие – Мотор привода
a. Опустите жатку, поднимите мотовило и
установите стопоры цилиндров мотовила.
b. Снимите крышку привода мотовила. См.Раздел
6.12.6. Цепь привода Мотовила - D50.
c. Ослабьте цепь (А) и снимите ведущую звёздочку
(B). См. Раздел 6.12.8, Ведущая Звёздочка
Мотовила - D50
.
d. Отсоедините гидравлические шланги (C)
на моторе. Закройте крышками или пробками
– заглушками открытые отверстия и линии.
e. Снимите четыре гайки и болты (D), и снимите
сам мотор.
6.12.11.2 Установка – Мотор привода
Обратитесь к иллюстрации напротив.
a. Установите гидравлический мотор на крепление,
вставьте 4 болта с потайной головкой (D).
Закрутите с усилием в 75 ф/ф (102 N·m).
b. Снова подсоедините гидравлические шланги (C)
к мотору.
c. Установите звёздочку (B) и цепь (A). См. Раздел
6.12.8, Ведущая Звёздочка Мотовила – D50.
d. Установите на место крышку привода мотовила.
См. Раздел 6.12.6. Цепь привода Мотовила - D50
D
C
A
B
D
