ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
114
Модель – 2009 / 2010 года
6.12.10 МОТОР ПРИВОДА МОТОВИЛА – D60
И FD70
ОПАСНОСТЬ
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры
цилиндров
мотовила
перед
началом работ под ним
6.12.10.1
Снятие – Мотор привода
a. Опустите жатку, поднимите мотовило и
установите опорные стойки мотовила.
b. Снимите крышку привода мотовила. См. Раздел
6.12.5 – Цепь привода Мотовила - D60 и FD70.
c.
Ослабьте цепь и снимите ведущую звёздочку (A).
См. Раздел 6.12.7, Ведущая Звёздочка Мотовила
- D60 и FD70.
d. Отсоедините гидравлические шланги (B) на
моторе.Закройте крышкой или пробкой открытые
отверстия или линии.
e. Выдвиньте крепление мотора (С) так, чтобы
крепёжные болты (D)были видны в отверстиях (Е)
и пазах (F) в задней пластине.
f.
Отверните четыре гайки и болты (D) и снимите
мотор
6.12.10.2 Установка – Мотор привода

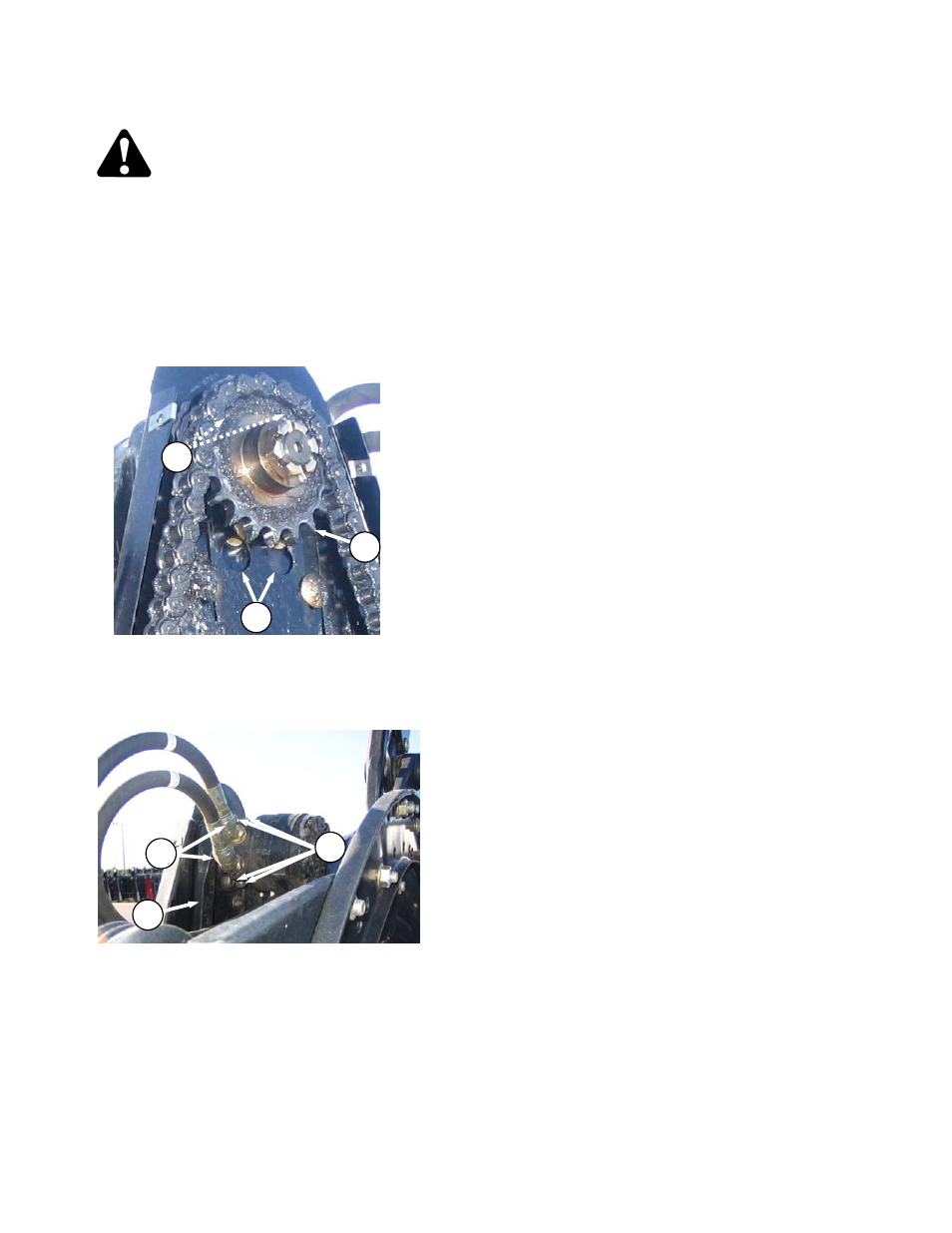

Обратитесь к иллюстрации напротив.
a. Установите гидравлический мотор на крепление
(C) и вставьте 4 болта с потайной головкой (D)
через отверстия (E) и пазы (F)в кожухе цепи в
крепление. Закрутите до 75ф/ф (102 N·m).
b. Вновь подсоедините гидравлические шланги (B)
к мотору.
c.
Установите звёздочку (A) на вал двигателя и
установите цепь. См. Раздел 6.12.7, Ведущая
Звёздочка Мотовила - D60 и FD70.
d. Установите на место крышку привода мотовила.
См. Раздел 6.12.5. Цепь привода Мотовила -
D60 и FD70
D
B
C
A
E
F
