6.11.5 ТЕХОБСЛУЖИВАНИЕ РОЛИКА
ТРАНСПОРТЁРА
У роликов транспортёра не смазывающиеся подшипники.
Наружный сальник следует проверять каждые 200 часов
или даже чаще при работе в песчаных условиях, чтобы
добиться максимального срока службы подшипников.
ОПАСНОСТЬ
Задействуйте ограничители подъёмных цилиндров
жатки и стопоры для мотовила перед тем как
работать под жаткой или мотовилом.
6.11.5.1 Снятие Ведущего Ролика
a. Поднимите жатку и мотовило и задействуйте стопоры
подъёмного цилиндра и мотовила.
b. На жатках с подвижной декой, установите деку так,
чтобы ведущий ролик стал легко доступным.
c. Ослабьте и отсоедините транспортёр. Обратитесь к
Разделу 6.11.2 Замена Раздельного Транспортёра
или 6.11.3 – Замена Замкнутого Транспортёра.
d. Ослабьте два установочных болта (A) на ступице
гидромотора.
e. Снимите два болта (В), которые крепят гидромотор к рычагу
и снимите его с ролика
f. Снимите болт (C) с переднего конца ролика и снимите его
с стола
6.11.5.2 Установка Ведущего Ролика
ОПАСНОСТЬ
Задействуйте ограничители подъёмных
цилиндров жатки и стойки-опоры для
мотовила перед тем как работать под
жаткой или мотовилом.

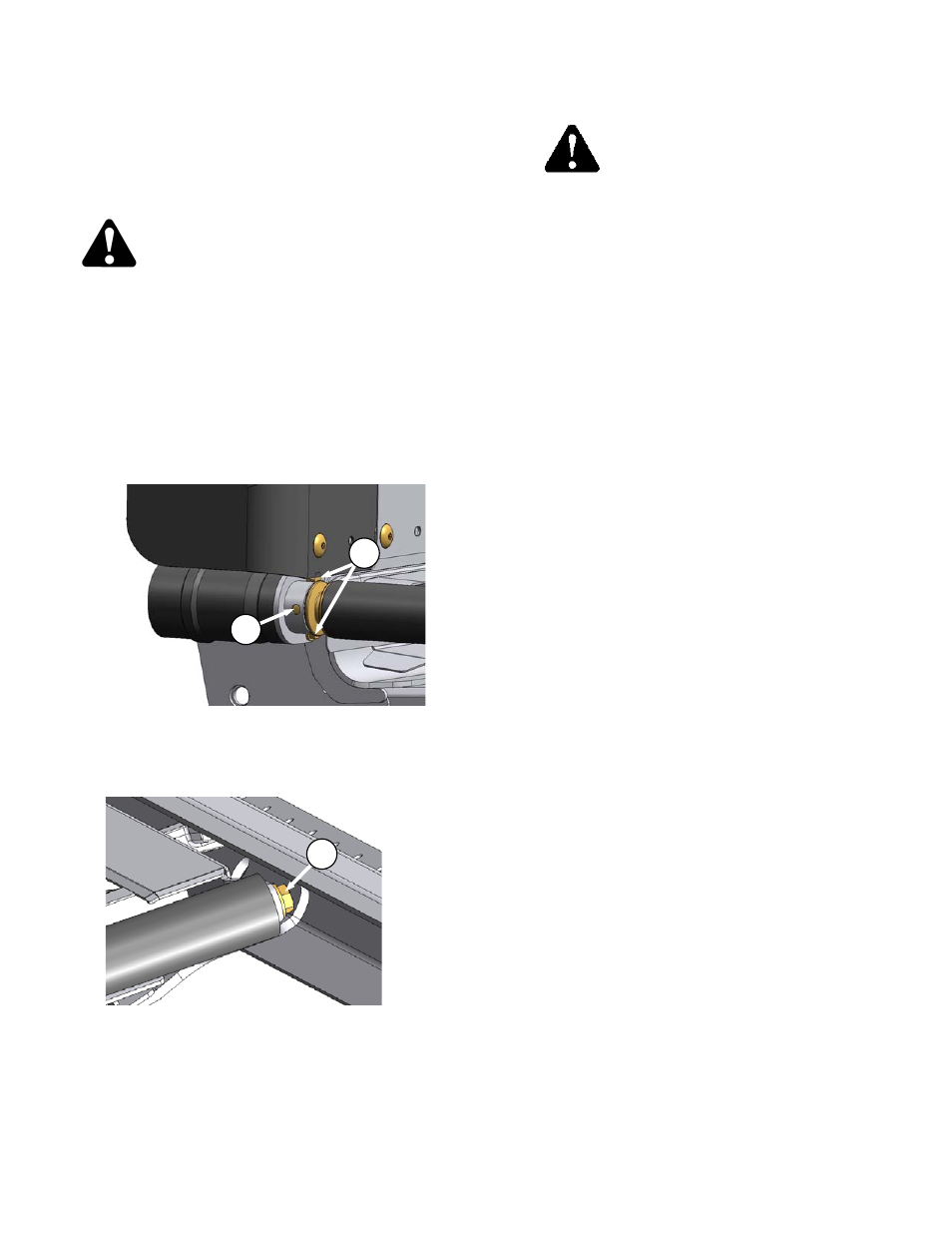

Обратитесь к иллюстрации напротив.
a. Установите ролик в рычаге стола и закрепите
передний конец болтом (С) и шайбой. Не
затягивайте.
b. Смажьте вал мотора солидолом, и вставьте
мотор в плечо ролика и соедините вал мотора с
роликом.
c.
Закрепите мотор болтами (B) и затяните.
d. Прижмите ролик относительно плеча на валу
мотора и рукой затяните два установочных
болта (А). Затягивайте установочные болты с
крутящим моментом = 20 ф/фунт (27 N·m).
e. Затяните болт (C) на 70ф/ф (95 N·m).
f.
Установите полотно. Обратитесь к Разделу
6.11.2 – Замена Раздельного Транспортёра или,
или 6.11.3 – Замена Замкнутого Транспортёра
g. Отрегулируйте натяжение транспортёра.
Обратитесь к Разделу 6.11.1, Регулировка
Натяжения Транспортёра.
h. Если потребуется – заново отрегулируйте
шланги гидромотора и затяните их зажимы .
i.
Поработайте на машине и отрегулируйте ход,
если потребуется. Раздел 6.11.4 – Регулировка
Полотняного Транспортёра.
A
B
C
