Техобслуживание/техуход, Осторожно – Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 114
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
112
Модель – 2009 / 2010 года
6.12.8 ВЕДУЩАЯ ЗВЁЗДОЧКА МОТОВИЛА –
D50
ОСТОРОЖНО
Во избежание получения травм от падения
поднятого
мотовила
всегда
устанавливайте
стопоры цилиндров мотовила перед началом
работ под ним.
6.12.8.1

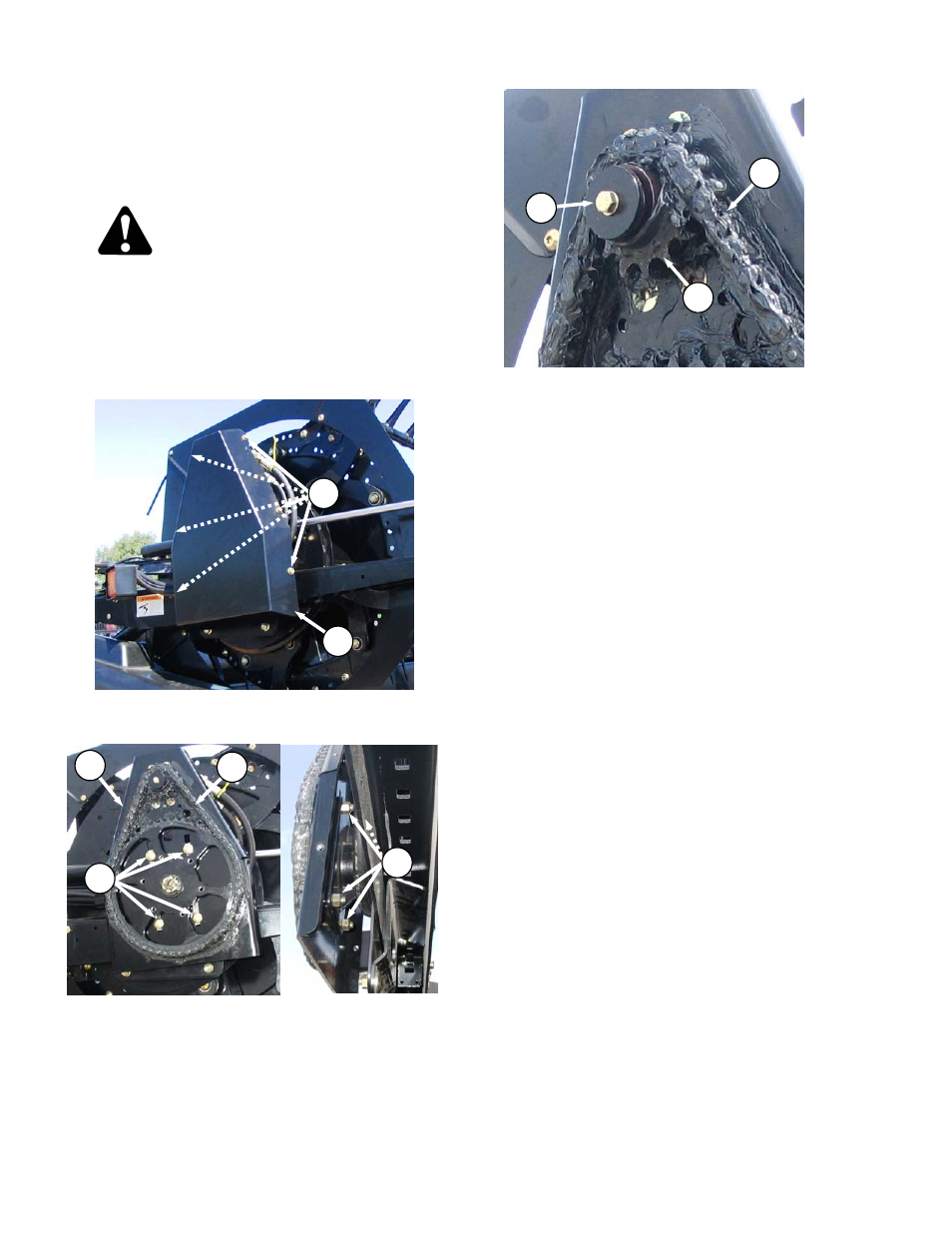

Снятие – Ведущая Звёздочка
a.
Опустите жатку, поднимите мотовило и
задействуйте стойки-опоры мотовила
.
b. Снимите шесть болтов (A) и снимите крышку
(B).
c.
Ослабьте приводную цепь (C) , ослабив болты
(D) и двигая мотор и крепление мотора (E)
вниз по направлению к валу мотовила .
d. Снимите цепь (C) с ведущей звёздочки (F).
e. Выкрутите болт (G), стопорную и плоскую
шайбы
f.
Снимите звёздочку (F).
ВАЖНО:
Не пользуйтесь монтировками и/или
молотком для снятия звёздочки. Это
повредит
мотор.
Воспользуйтесь
съёмником, если звёздочка не снимается
рукой.
6.12.8.2 Установка – Ведущая Звёздочка
Обратитесь к иллюстрациям выше и напротив
a. Отцентрируйте шпоночный паз в звёздочке с
ключом в валу и установите новую звёздочку
на вал, как показано .
b. Установите болт (G), плоскую и стопорную
шайбы. Закрутите с крутящим моментом до 18
ф/ф (24 N·mr.
c.
Наденьте цепь (C) на ведущую звёздочку и
натяните цепь.
d. Передвигайте мотор и крепление мотора (Е),
пока не достигните нужного натяжения.
Натяжение цепи (С) должно быть таким, чтобы
в середине пролёта можно было оттянуть
рукой цепь на 1/8 дюйма или 3 мм.
e. Затяните болты (D) до 75 ф/ф (102 N·m).
f.
Поставьте на место крышки привода.
A
B
C
D
D
E
G
C
F
