ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
77
Модель – 2009 / 2010 года
6.10.2 СНЯТИЕ НОЖА
ПРЕДУПРЕЖДЕНИЕ
Всегда стойте у задней части режущего аппарата в
процессе снятия, чтобы снизить риск повреждения
режущими концами. При работе с режущим
аппаратом всегда надевайте плотные перчатки.

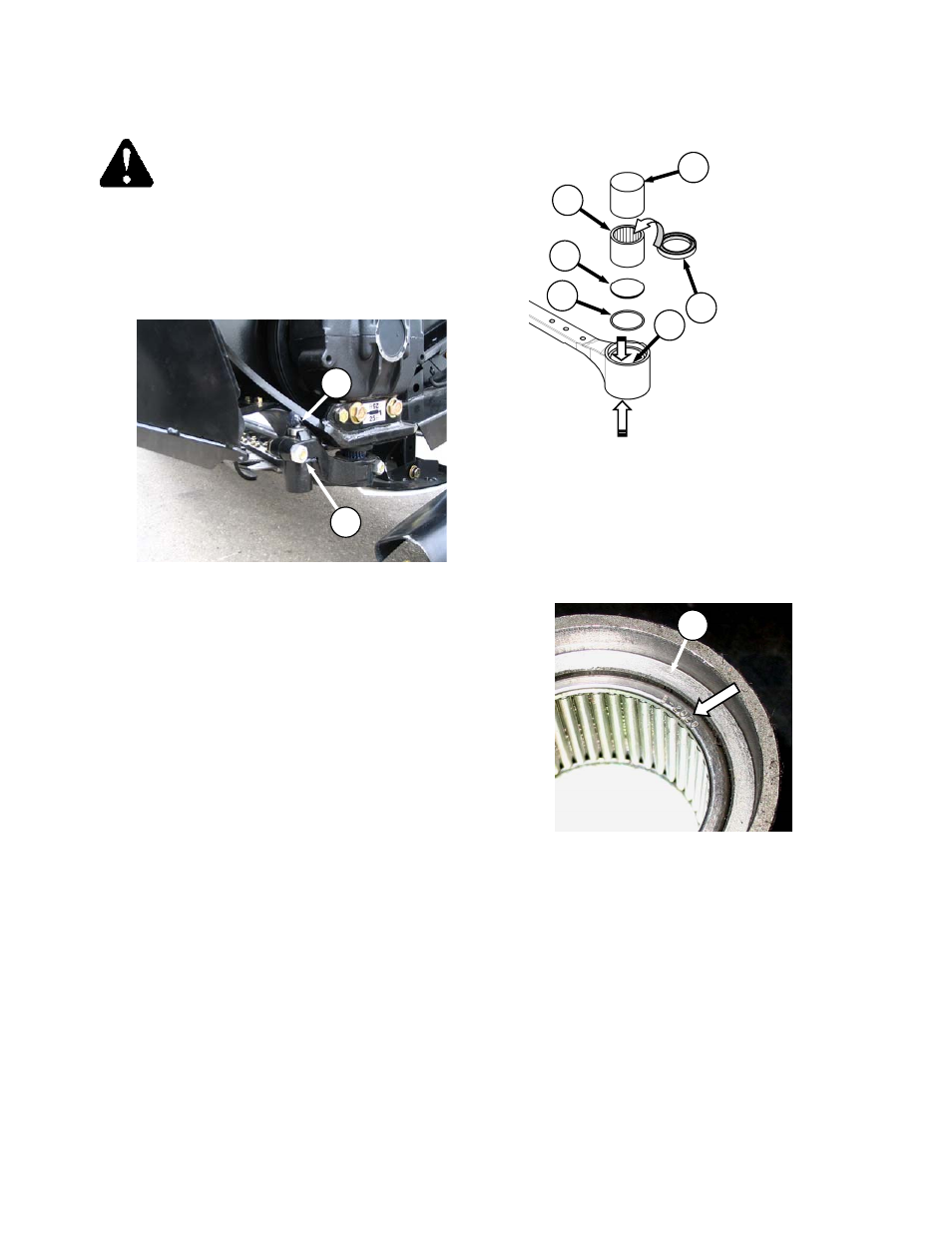

a. Максимально выдвиньте нож и очистите участок
вокруг его головки
.
b. Открутите тавотницу (A).
c. Открутите болт и гайку (B).
d. Вставьте отвертку в паз пальца (А) и поднимите
как при помощи рычага, чтобы освободить нож.
Штифт не снимайте.
e. Оберните подшипник в ноже пластиком .
f. Оберните цепь вокруг головки ножа и вытяните нож
наружу.
ПРИМЕЧАНИЕ:
Для одинарных приводных ножей со
стыковочной накладкой, вытащите болты
из стыковой накладки и вытяните нож с
обоих концов
.
6.10.3 ЗАМЕНА ПОДШИПНИКА ГОЛОВКИ
НОЖА РЕЖУЩЕГО АППАРАТА
6.10.3.1 Снятие Подшипника
a. Снимите нож. Обратитесь к предыдущему
Разделу.
b. При помощи инструмента с плоским концом (D)
примерно того же диаметра как у заглушки (E),
выбейте уплотнение (F), подшипник (G), и
закупорьте из под низа головки.
ПРИМЕЧАНИЕ:
Уплотнение можно заменить, не снимая
подшипника. При замене уплотнения,
проверьте палец и игольчатый подшипник
на износ. Замените, если необходимо.
6.10.3.2 Установка Подшипников
a. Установите кольцо (C) и заглушку (E) в головке
ВАЖНО:
Установите подшипник заклеймённой
стороной (сторона с маркировкой)
напротив инструмента
b. При помощи инструмента с плоским концом (D)
того же диаметра, что и у подшипника(G),
втолкните подшипник в головку ножа, пока верх
подшипника не будет на одном уровне с выступом
(Н) в головке ножа.
c. Установите сальник (F) в верхнюю часть головки
ножа кромкой снаружи.
ВАЖНО:
Во избежание преждевременного
износа головки ножа или поломки
редуктора, проверяйте, чтобы не
было ослабления в:
•
Подгонке пальца головки ножа и игольчатого
подшипника.
•
Подгонке пальца головки ножа и рычага
.
B
A
H
снятие
C
D
H
G
F
E
