ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
102
Модель – 2009 / 2010 года
6.12 МОТОВИЛО И ПРИВОД МОТОВИЛА
ОСТОРОЖНО
Во избежание травм, перед тем, как приступать к
техобслуживанию машины или открывать крышки
приводов, выполните процедуры Раздела 6.1 –
Подготовка к Техобслуживанию.

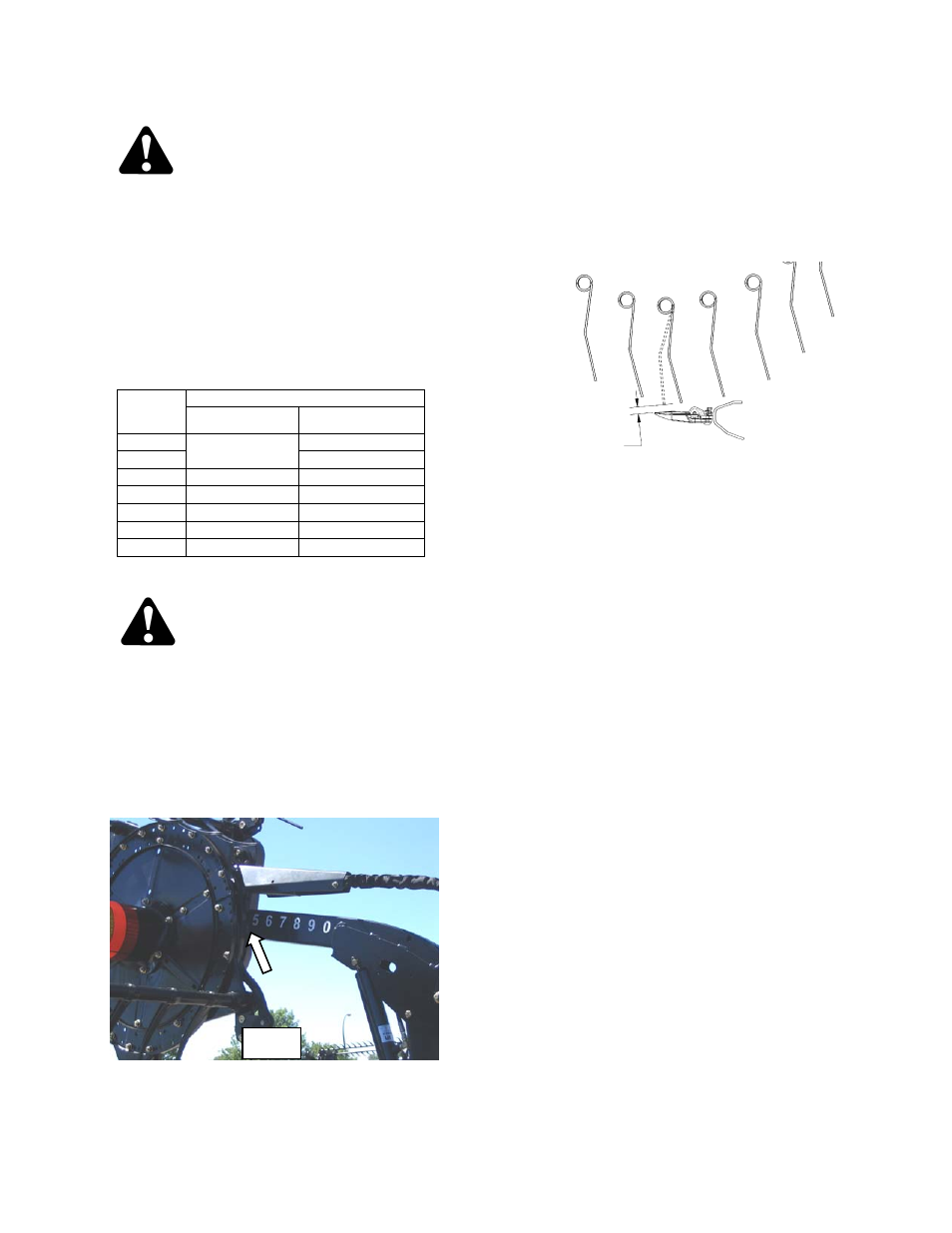

6.12.1 ЗАЗОР МОТОВИЛА К РЕЖУЩЕМУ
АППАРАТУ – D50 И D60
Зазоры пальцев граблин по отношению к защитным
пальцам ножа при полностью опущенном мотовиле
отличаются с изменением ширины жатки. См.
иллюстрацию напротив
.
Жатка
‘X’ +/- .12дюйм. (3 мм) @ форзацы
Одинарное
Мотовило
Двойное
Мотовило
15 Фут
0.78 in. (20 mm)
-
20 Фут
-
2 Фут
1.00 in. (25 mm)
-
30 Фут
1.77 in. (45 mm)
0.78 in. (20 mm)
35 Фут
2.36 in. (60 mm)
0.78 in. (20 mm)
40 Фут
-
0.78 in. (20 mm)
45 Фут
-
0.78 in. (20 mm)
6.12.1.1 Измерение Зазора – D50 и D60
ОПАСНОСТЬ
Во избежание травм или смерти от внезапного запуска
и падения поднятой жатки, заглушите двигатель,
выньте ключ и опустите ограничители подъёмных
цилиндров жатки перед тем, как по какой-то причине
находится под ней.
a. Поднимите жатку, установите стопоры на
подъёмных цилиндрах жатки и опустите жатку на
стопоры.
b. Полностью опустите мотовило
с. Отрегулируйте продольное положение мотовила,
так чтобы задняя часть кулачкового диска была
приблизительно между 4 и 5 на линейке
d. Замерьте зазор «Х» по концам каждого
мотовила.
ПРИМЕЧАНИЕ:
Мотовило отрегулировано на заводе
для обеспечения большего зазора в
центре мотовила, чем у концов для
компенсации его прогиба
.
e. Проверьте все возможные точки
соприкосновения между точками ‘Y’ и ‘Z’.
В зависимости от продольного положения
мотовила, минимальный зазор может
образоваться у защитного пальца, прижима
или профиля бруса.
f.
Если потребуется регулировка, обратитесь
к следующему Разделу.
X
Z
Y
D60
