ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
119
Модель – 2009 / 2010 года
6.12.12.4.3 Валковая косилка

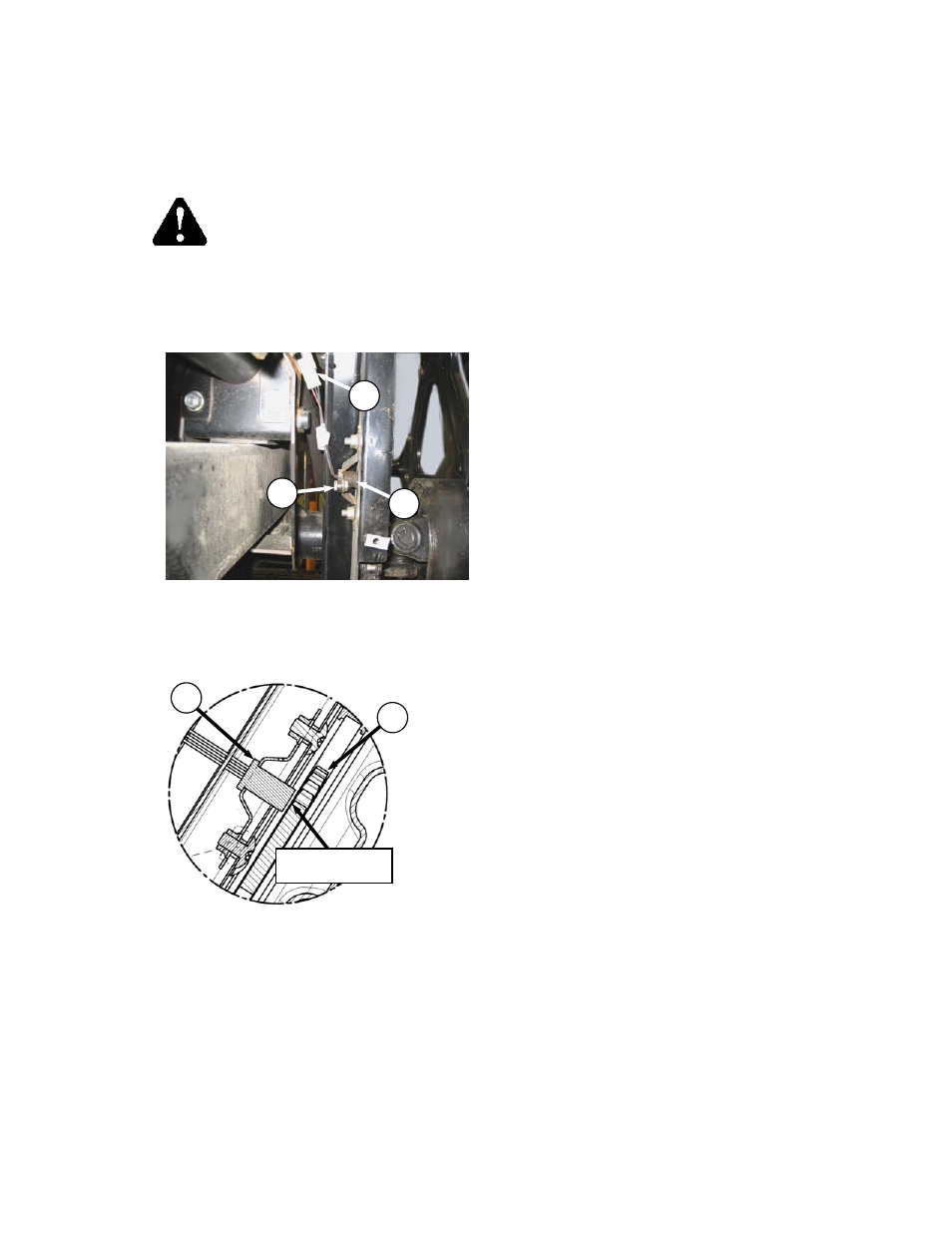

Чтобы отрегулировать и заменить датчик
скорости мотовила косилки, обратитесь к
следующей
иллюстрации
и
сделайте
следующее:
ОСТОРОЖНО
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры
цилиндров
мотовила
перед
началом работ под ним.
a. Снятие
1. Отсоедините провод датчика (A).
2. Снимите гайку и болт (B), которые
крепят датчик к опоре.
3. Снимите датчика (C).
b. Установка
1. Установите датчик (C) на опору и
установите болт (B) и гайку.
2. Подсоедините провод датчика у (A).
3.
Отрегулируйте зазор между датчиком и
ведомой звёздочкой (D), на 0.080-0.160
дм. (2-4мм) согнув опору
.
D
C
0.080-0.160 inch
(2-4 mm)
B
A
C
