ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
109
Модель – 2009 / 2010 года

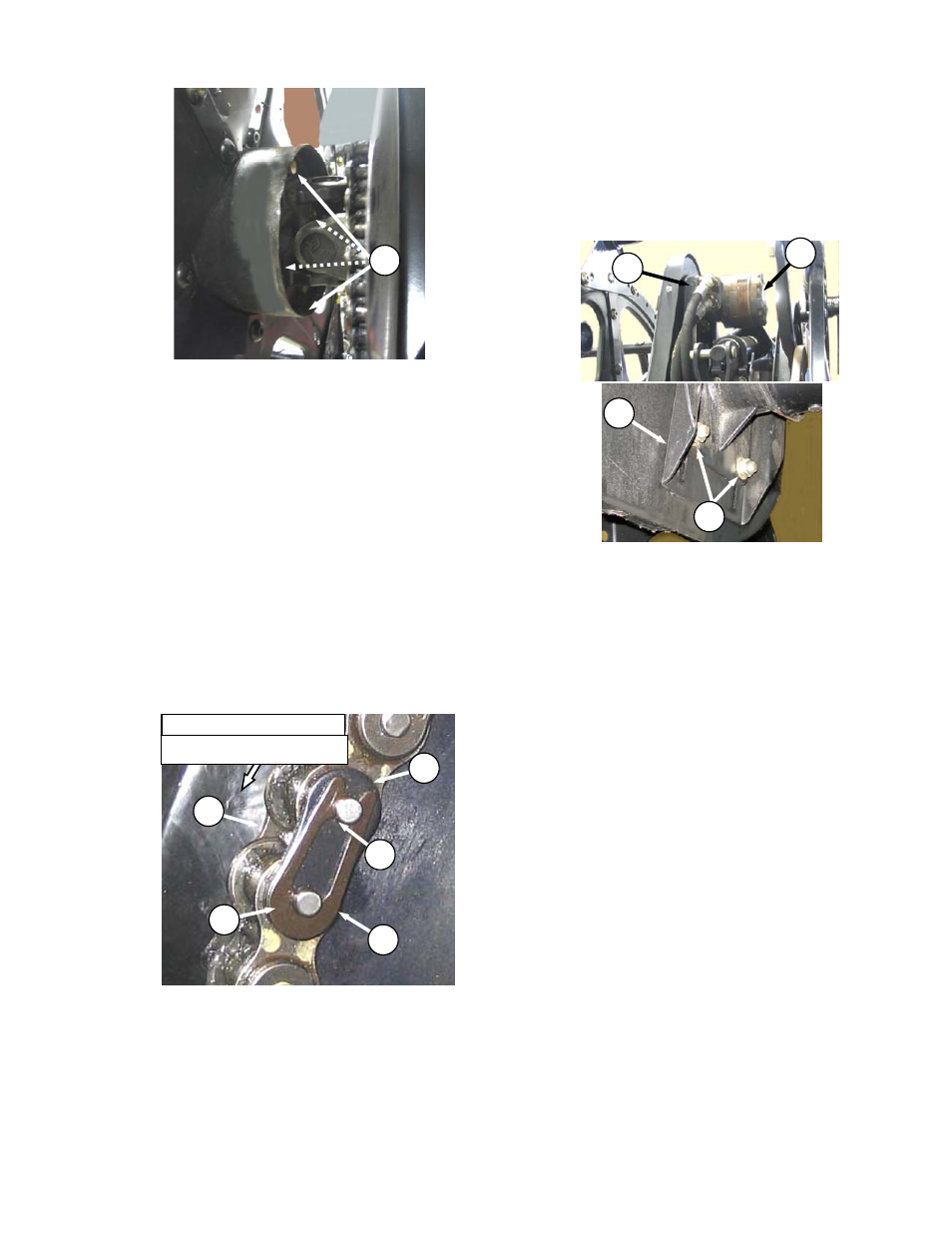

5. Установите трубу правого мотовила против
привода мотовила и установите шейку вала
в базовое отверстие карданного шарнира U.
6. Вращайте мотовило, пока отверстия в торце
трубки мотовила и карданный шарнир не
отцентрируются.
7. Нанесите Loctite 243 на 4 болта - ½” (J) и
установите их с контргайками
8. Затяните их на усилие 75-85 ф-ф (102-115
Н·м).
9. Уберите временную опору
10. Перейдите к шагу c.
b. Поломка цепи (Метод 2).
1. Сточите головку с одной заклепки звена и
выбейте ее чтобы рассоединить цепь.
2. Расположите концы цепи на звездочках
3. Установите соединительное звено (А) ( не
заказывается как запчасть MacDon ) в цепь,
предпочтительно с задней стороны .
4. Установите коннектор В
5. Установите
пружинный
зажим (C) на
передний палец (D) закрытым концом в
направлении вращения звездочки.
6. Расположите одну ножку зажима в канавку
заднего штырька (E).
7. Нажмите другую ножку пружинного зажима
сверху заднего штырька (E) пока он не войдет
в канавку. Не нажимайте зажим по длине с
закрытого конца .
8. Убедитесь что зажим сидит в канавках
штырьков.
c . Передвигайте мотор (G) и крепление мотора
(H) пока натяжение на цепи (F) не будет
таким, чтобы рукой вы могли оттянуть цепь
1/8 дюйма (3 мм) в середине пролёта.
d. Затяните гайки (F) и снова проверьте
натяжение
e.
Установите на место крышку привода
мотовила
A
B
C
E
D
DIRECTION OF ROTATION
H
G
H
F
J
Направление вращения
