Техобслуживание/техуход – Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 84
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
82
Модель – 2009 / 2010 года
6.10.7 ПРИЖИМЫ РЕЖУЩЕГО АППАРАТА
Проверяйте ежедневно, чтобы прижимы были установлены
так, чтобы секции ножа не поднимались с пальцев и в то же
время позволяли бы ножу скользить, без заедания.
ПРИМЕЧАНИЕ:
Пальцы должны быть выровнены до регулировки
прижимов.
6.10.7.1 Регулировка Остроконечных пальцев

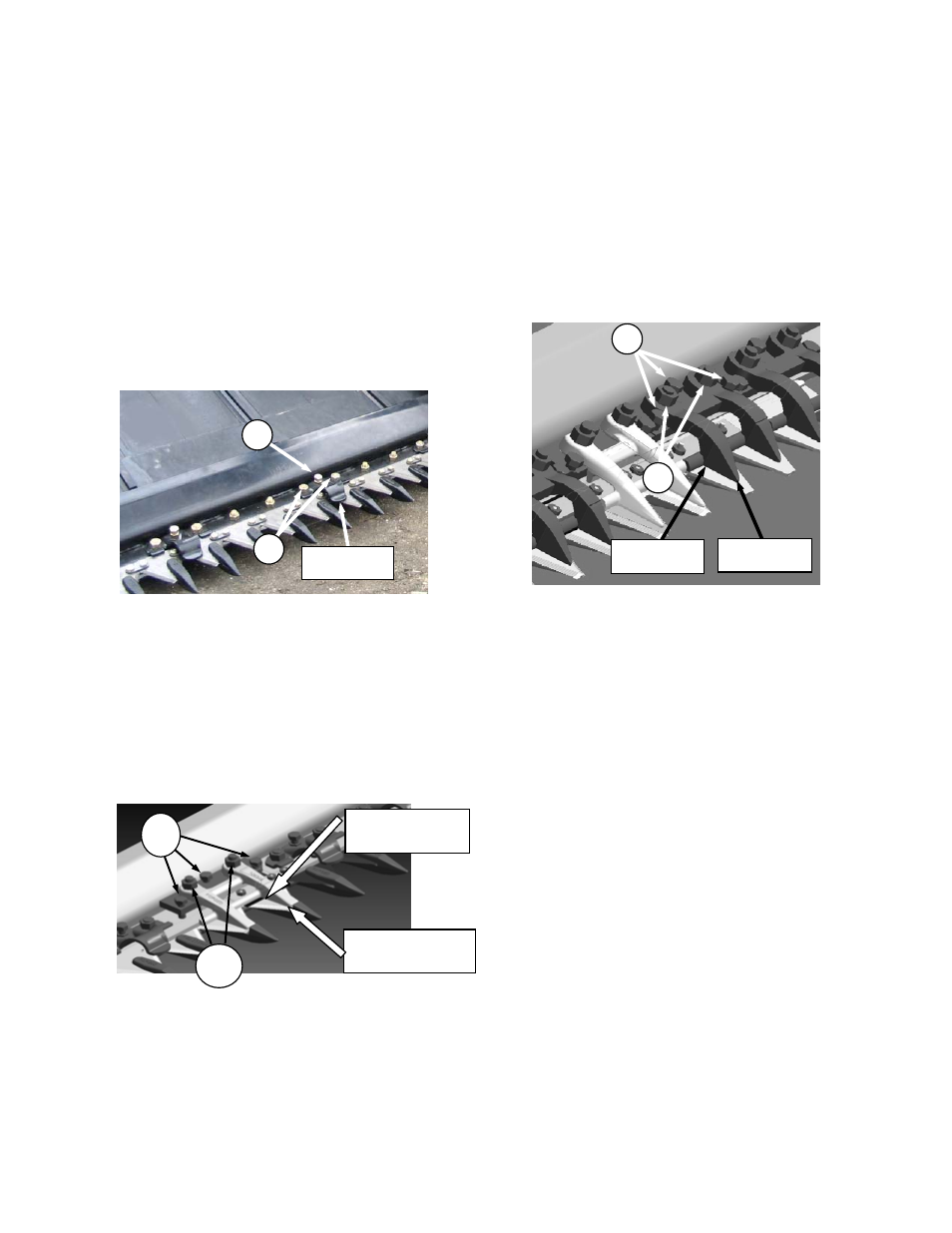

a. Чтобы отрегулировать зазор между прижимом и
режущим аппаратом для типовых остроконечных
пальцев, обратитесь к иллюстрации ниже и действуйте
так:
1. Поверните установочные болты (A). При помощи
щупа зазор от прижима до секции режущего аппарата
должен составлять 0.004-0.024 дюйма (0.1-0.6мм).
ПРИМЕЧАНИЕ
Для проведения больших регулировок, может
потребоваться
ослабить
гайки
(B),
отрегулировать болты (A),а потом затянуть
гайки (B).
b. Для центрального пальца, обратитесь к иллюстрации
ниже и выполните следующие действия:
1. Закрутите гайки (C) до 35фут/фунт (46 N·m.
2. Поверните регулировочные болты (D). Пользуясь
калибровочным щупом, зазор от прижима до режущей
секции должен составлять 0.004-0.016 дюйма (0.1-0.4
мм) на конце пальца, и 0.004-0.040 дюйма (0.1-1.0
мм) сзади пальца.
3. Закрутите гайки (C)до 53 фут/фунт (72 N·m)
с. После регулировки всех прижимов, поработайте
на жатке на малой скорости двигателя и
прислушайтесь к шуму, который может быть из-
за недостаточного зазора
Недостаточный зазор приводит к перегреву
ножа и пальцев. Отрегулируйте заново, как
нужно.
6.10.7.2 Регулировка Укороченного пальца
Для регулировки зазора между прижимом и ножом
для всех укороченных пальцев, обратитесь к
иллюстрации ниже и выполните следующее
:
a. Закрутите гайки (E) до 35 ф/ф (46 N·m).
b. Закрутите регулировочные болты (F). При
помощи щупа выставите зазор от прижима до
секции ножа ; он должен составлять 0.004-
0.016 дюйма (0.1-0.4 мм) у кончика пальца и
0.004-0.040 дюйма (0.1-1.0мм) сзади пальца .
c. Закрутите гайки (E) до 53 ф/ф (72 N·m).
0.004-0.024 in
(0.1-0.6 mm)
A
B
0.004-0.040 in
(0.1-1.0 mm)
0.004-0.016 in
(0.1-0.4 mm)
F
E
D
C
0.004-0.040дюйм
(0.1-1.0 мм)
0.004-0.016дюйм
(0.1-0.4 мм)
