Техобслуживание/техуход – Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 126
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
124
Модель – 2009 / 2010 года

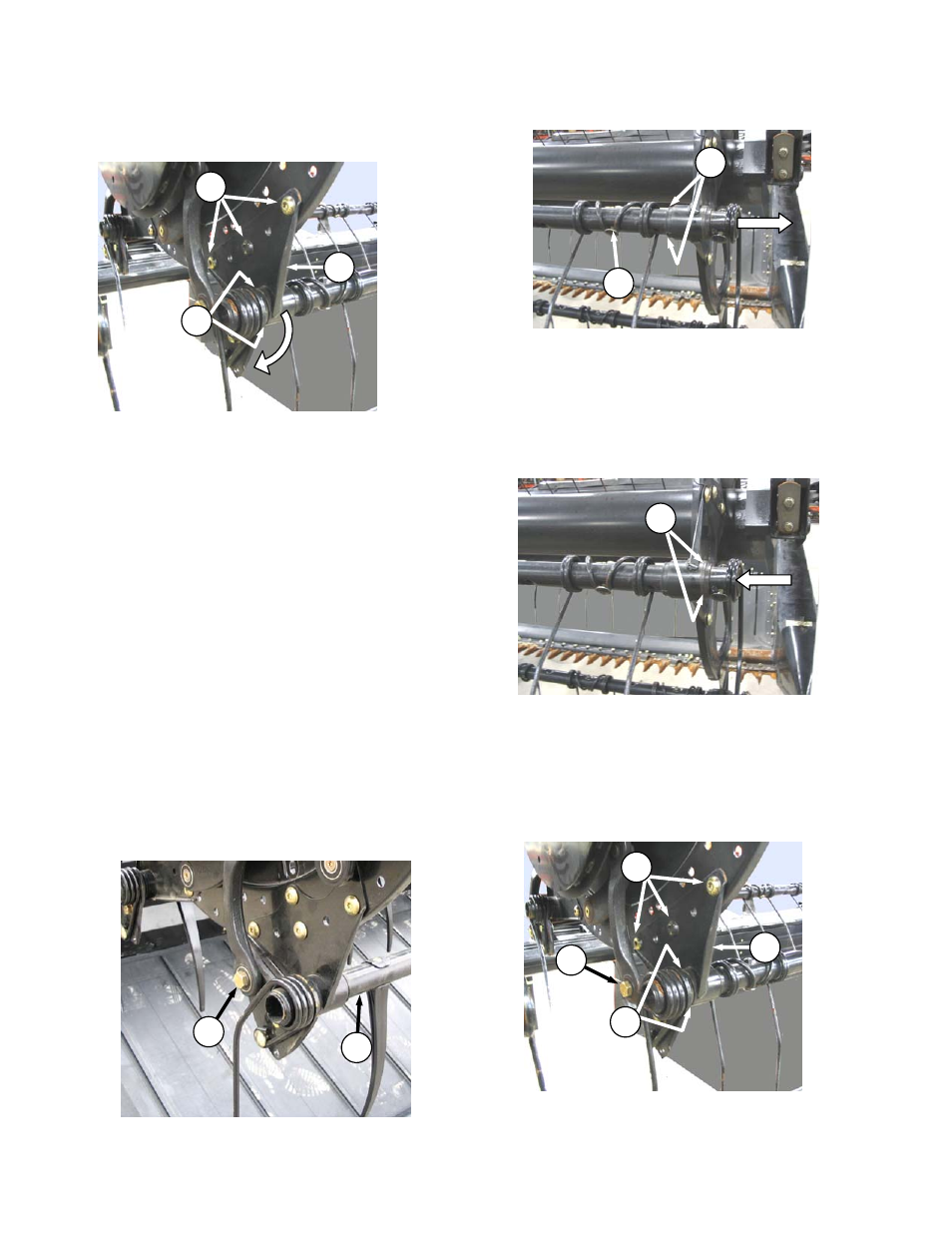

6.12.14.3 Снятие Втулок Подбирающего Мотовила
с 5 Граблинами
а. Снимайте втулки на концевом диске кулачка таким
образом
1. Снимите болты (A), крепящие пластину (B) .
ВАЖНО:
Убедитесь, что труба с пальцами всё
время поддерживается, чтобы не
повредить
трубу
или
другие
компоненты.
ВАЖНО:
Обратите внимание на расположение
отверстий в пластине и диске, и
проверяйте, чтобы болты вновь встали
на свои изначальные места.
2. Снимите зажим втулки как описано выше.
3. Отведите пластину (B) от диска и сдвиньте
пластину с втулки. Снимите болт с пальца,
рядом с пластиной (или снимите пластиковый
палец), если потребуется, так, чтобы можно
было сдвинуть пластину.
4. Снимите половинки втулки (C).
b. Снимайте втулки на центральном диске и левом
крайнем диске таким образом:
1. Отсоедините пластину мотовила на торце
кулачка, так, чтобы труба двигалась
свободно.См.Шаг.а1
2. Снимите болт (D) на кулачковом соединении
так, чтобы труба с пальцами (E) вращалась
3. Выдвиньте трубу с пальцами наружу так,
чтобы открыть втулки. Снимите болт (F) с
пальца (или снимите пластиковый палец) рядом
с пластиной, если потребуется так, чтобы трубу
можно было сдвигать .
4. Снимите половинки втулок (G).
6.12.14.4 Установка Втулок Подбирающего
Мотовила с 5 Граблинами
a. На центральном диске и левом крайнем диске
установите половинки втулки (G) на трубе с
пальцами, так, чтобы проушина в каждой
половинке втулки попала в отверстие в трубе с
пальцами.
b. Задвиньте трубу с пальцами внутрь (к концу
кулачка),чтобы поместить втулку в пластину
мотовила
c. На концевом диске кулачка установите половинки
втулки (C) на трубе с пальцами так, чтобы
B
A
C
F
G
E
D
G
B
A
C
D
