ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
108
Модель – 2009 / 2010 года

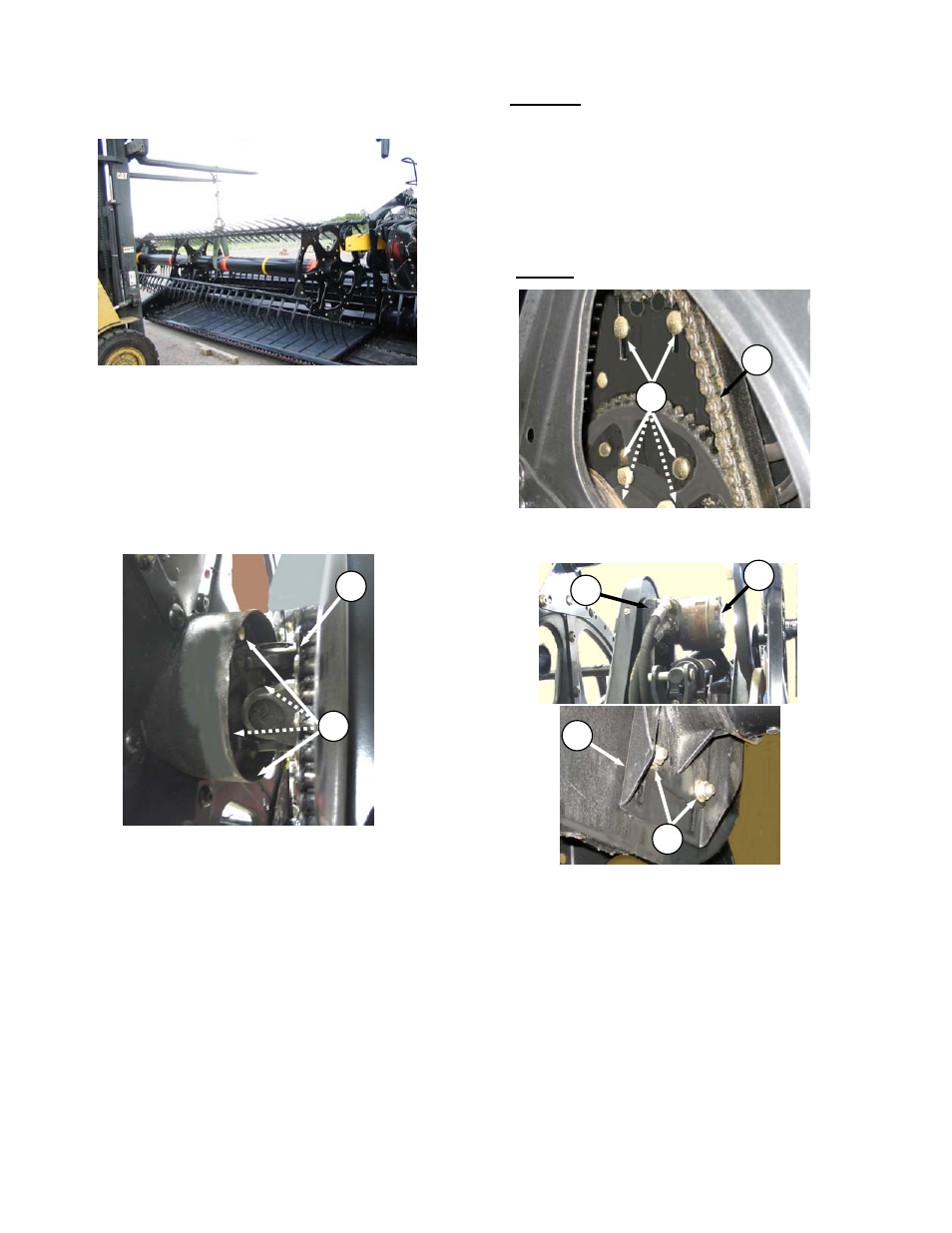

d. Отсоединение привода мотовила ( 1 метод
):
1
. Подоприте левый конец правого мотовила
погрузчиком
и
нейлоновыми
(или
аналогичными) стропами
.
ВАЖНО
Во
избежание
повреждения
и
деформации
центральной
трубы
подоприте мотовило как можно ближе
к крайнему диску.
2. Снимите 4 болта (J), крепящих трубу
мотовила к карданному шарниру (K).
3. Ослабьте раскос правого плеча мотовила
4. Подвиньте правое мотовило в сторону
чтобы отсоединить трубу мотовила и
соединение U (K).
5. Снимите цепь.
e. Поломайте цепь (Метод 2):
1. Сточите головку заклепки на звене цепи (Е),
выбейте заклепку и снимите цепь.
Установка
Замкнутая цепь (E) может быть заменена
отсоединением привода мотовила, ИЛИ сломав
цепь и установив новую с соединительным
звеном. Первый метод предпочтительнее так как
цепь останется целой.
а. Отсоединение мотовила (Метод 1):
1. Если привод не отсоединен, отсоедините
привод как указано в предыдущем параграфе,
Снятие.
2. Направьте цепь (E) поверх U-звена (K) и
установите на звездочки
.
3. Передвигайте мотор (G) и крепление мотора
(H) пока натяжение на цепи (F) не будет
таким, чтобы рукой вы могли оттянуть цепь
1/8 дюйма (3 мм) в середине пролёта.
4. Затяните гайки (F) и снова проверьте
натяжение
J
K
F
E
H
G
H
F
