ЭКСПЛУАТАЦИЯ
форма # 169322
36
Модель – 2009 / 2010 года
с.

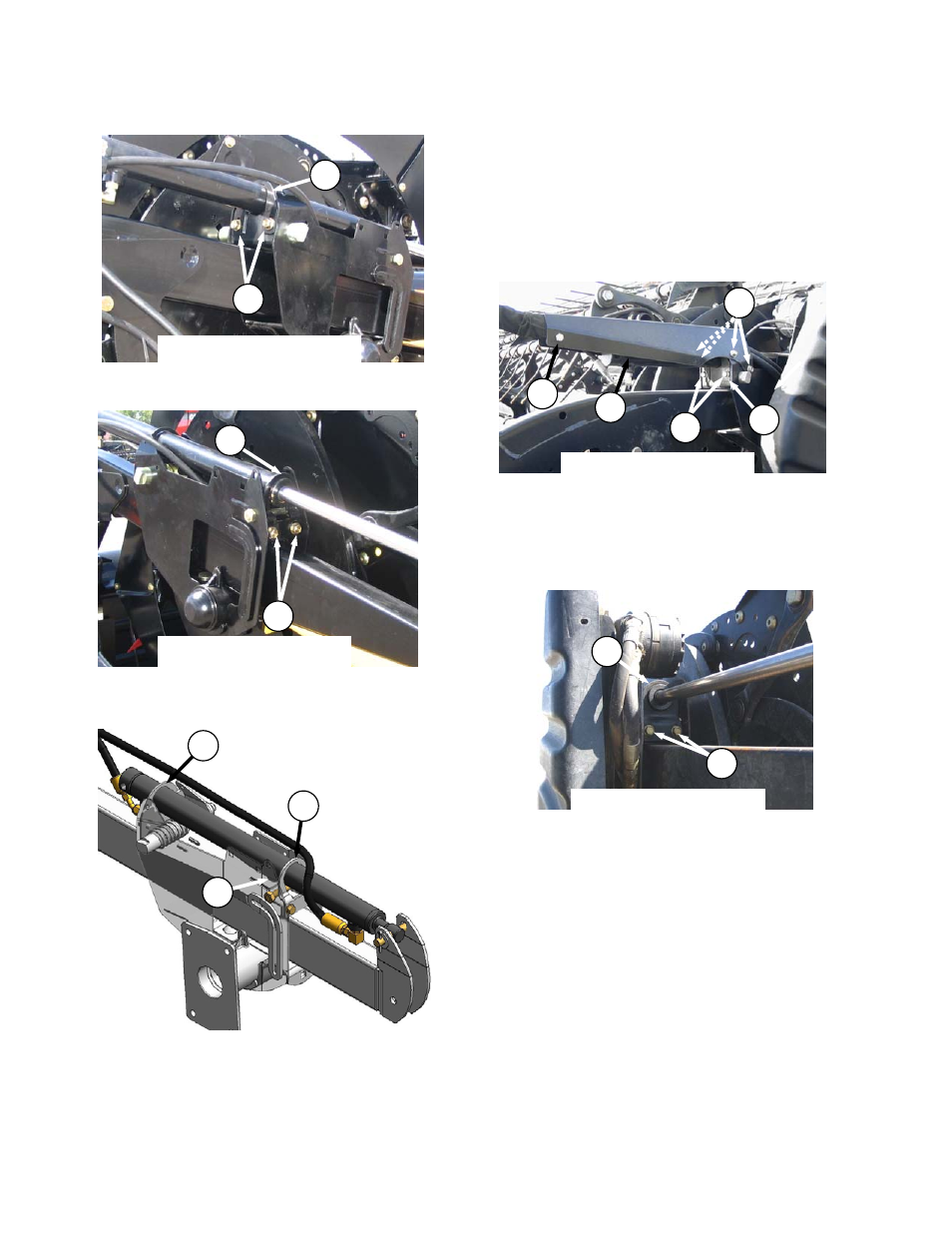

Переставьте цилиндр правой стойки (Двойное
Мотовило) следующим образом
:
1.
Снимите болты (H), которые крепят пластину (J)
и снимите эту пластину.
2.
Выкрутите болты (K) так, чтобы передняя опора
(L) свободно шла вверх.
3.
Поднимите задний конец цилиндра из блока
опоры и переставьте его так, чтобы фитинг
центрального отверстия (Т) цилиндра приводил в
действие блок опоры. Цилиндр нужно будет
втягивать
.
ПРИМЕЧАНИЕ:
Возможно,
потребуется
ослабить
фитинг шланга, чтобы втянуть или
вытянуть шток цилиндра. Не забудьте
снова затянуть этот фитинг после
установки цилиндра
.
4. Верните на место пластины (J) и (L) с болтами
(H) и (K) соответственно
.
d .
Переставьте цилиндр правого рычага
(Одинарное Мотовило)
таким образом
:
1. Снимите болт и гайку (M), четыре болта (N),
которые крепят шланговый щиток (О)
2. Отодвиньте щиток и шланги от цилиндра.
3. Выкрутите болты (P), которые крепят заднюю
пластину (Q) и снимите эту пластину.
4. Выкрутите болты (R), чтобы передняя опора
(S) свободно шла вверх
M
O
N
Q
P
Прав плечо-Один. мотовило
Прав плечо-Двойное мотовило
H
J
T
L
J
Прав плечо-Двойное мотов
K
L
Прав плечо-Один. мотовило
S
R
