ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
90
Модель – 2009 / 2010 года
6.10.10.5
Установка Редуктора

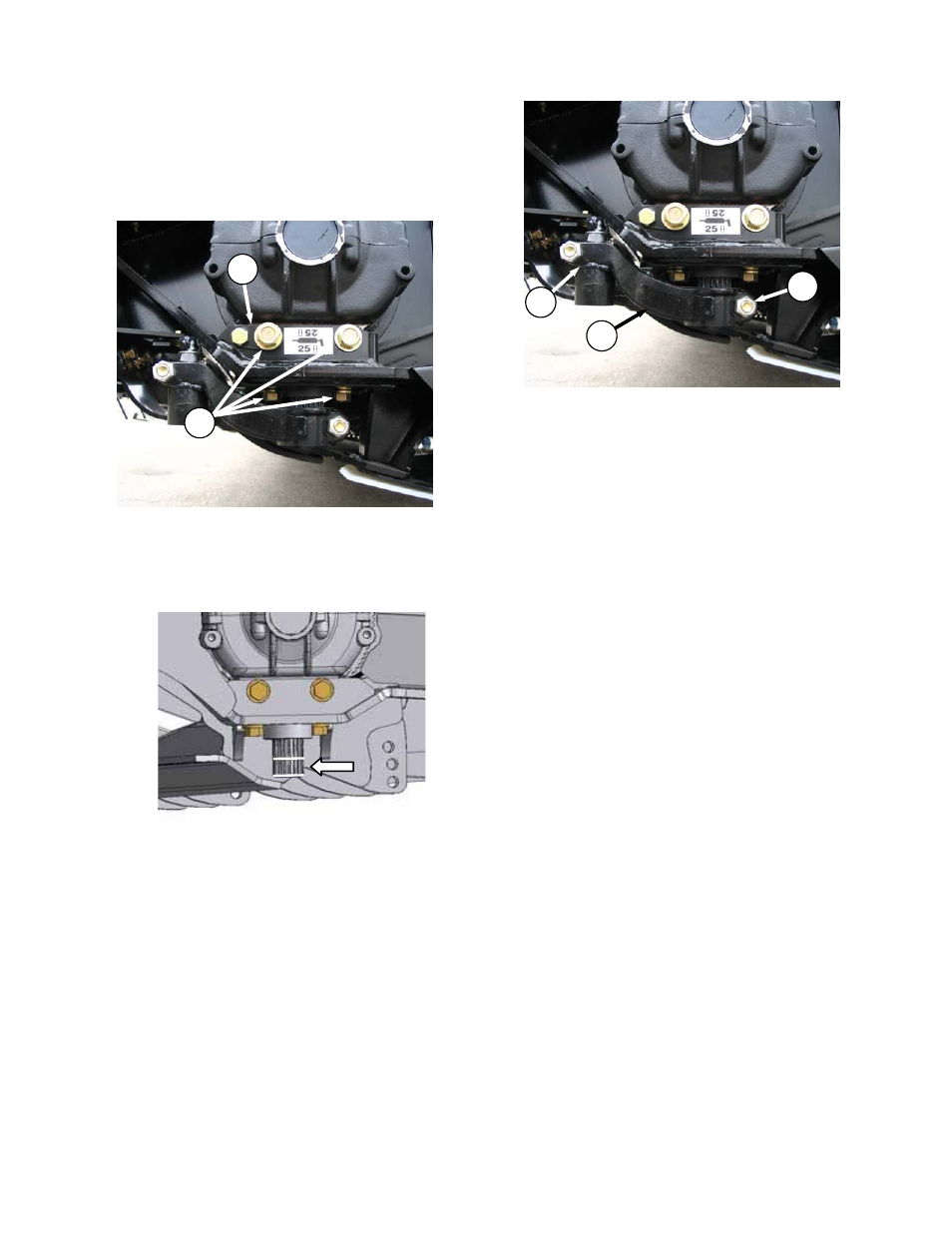

Обратитесь к следующей иллюстрации и действуйте
следующим образом
a. Установите редуктор с установочной лапкой (С) в
первоначальное положение и вставьте 4 болта (В).
Закрутите боковые болты, а затем нижние болты с
крутящим моментом 200 фут-фунт( 270 Ньютон*м)
b. Нанесите адгезив Loctite® #243 (или его
эквивалент) на паз. Наносите двумя дорожками
вокруг вала, как показано и одной дорожкой ,
примерно до середины.
c. Снимите всю ржавчину или краску с пазов
шатунного рычага. С запчастей нужно убрать
масло/смазку при помощи обезжиривающего
вещества.
d. Выдвиньте шатунный рычаг (D) на выходной
вал.
e. Вращайте шкив, чтобы убедиться в том, что
шатунный рычаг не задевает раму и
правильно сидит на пазах. Установите
шатунный рычаг в самое дальнее наружное
положение.
f.
Перемещайте рычаг вверх и вниз на валу до
тех пор, пока он не коснётся головки ножа.
[0.010 д (0.25 мм] зазор (E).
g. Установите болт (A) и гайку с крутящим
моментом до 160 фут-фунт. (217 N·m).
h. Установите штифт головки ножа . Обратитесь
к Разделу 6.10.4, Установка Ножа.
i.
Установите приводной ремень на шкив
редуктора и затяните. Обратитесь к Разделу
6.10.9, Приводные Ремни –
Синхронизированные, и Разделу 6.10.8,
Приводные Ремени -Не синхронизированный.
B
C
E
D
A
