ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
92
Модель – 2009 / 2010 года
6.11.2 ЗАМЕНА РАЗДЕЛЬНОГО ПОЛОТНЯНОГО
ТРАНСПОРТЁРА
Транспортёр следует заменить или отремонтировать,
если он порван, в нём не хватает планок или есть
трещины
ОСТОРОЖНО
Во избежание травм от падения поднятого
мотовила, всегда устанавливайте стопоры
мотовила перед началом работ под ним .
ОПАСНОСТЬ
Во избежание травм или смерти от внезапного
запуска и падения поднятой жатки, заглушите
двигатель, выньте ключ и опустите ограничи-
тели подъёмных цилиндров жатки перед тем, как
по какой-то причине находится под ней.
6.11.2.1 Снятие Транспортёра
a. Поднимите мотовило и задействуйте стойки-опоры
для мотовила.
b. Поднимите жатку и установите стопоры подъёмных
цилиндров.
c. Станьте в окне жатки или подающего транспортёра
на комбайне и перемещайте транспортёр, пока стык
ленты не окажется в рабочей зоне.
ПРИМЕЧАНИЕ:
Стол также можно сдвинуть вперёд к центру
для обеспечения проёма у форзаца.
d. Ослабьте натяжение на транспортёре. Обратитесь к
предыдущему Разделу .

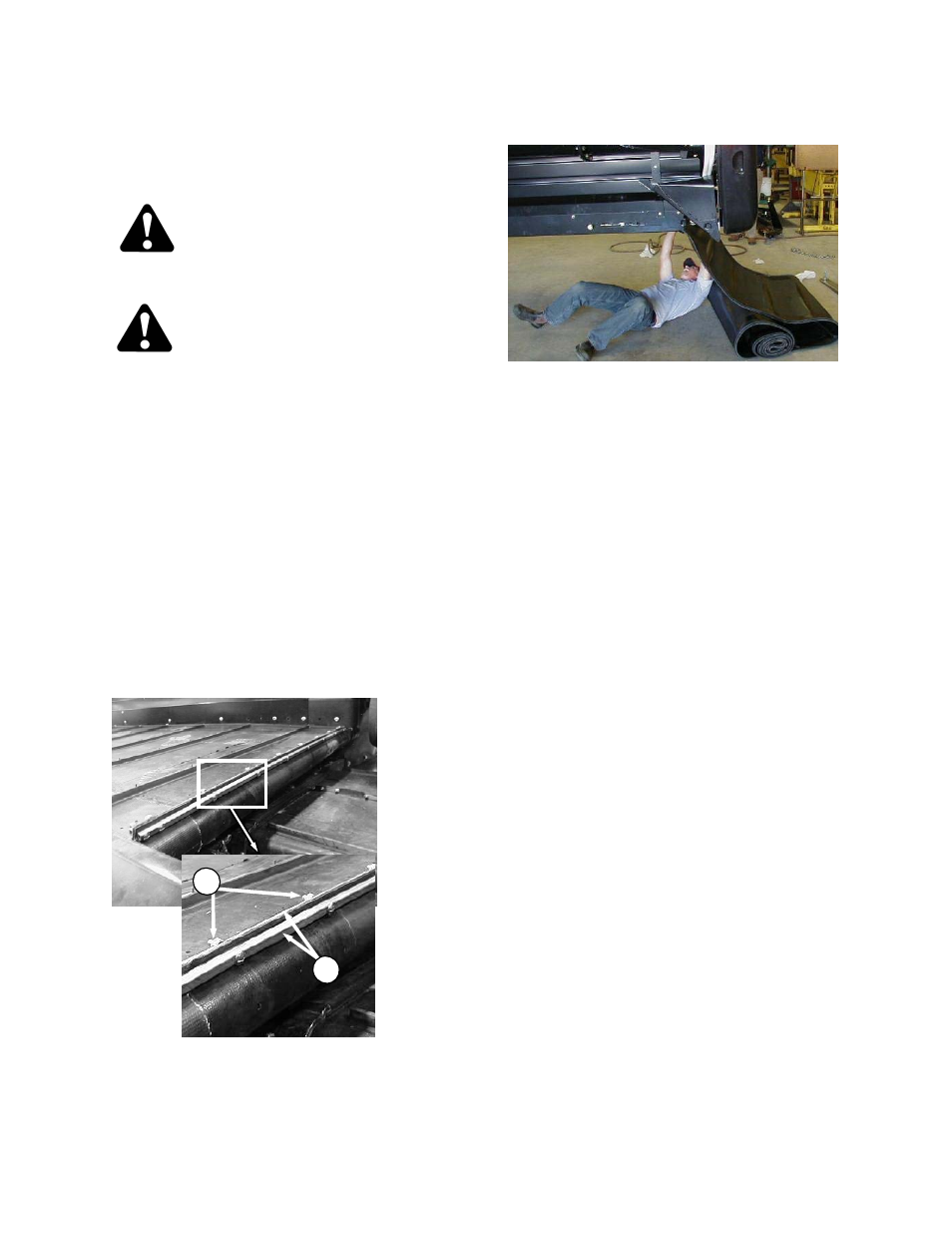

e. Снимите винты (A) и гайки на соединении
транспортёра
f. Вытяните транспортёр из стола
6.11.2.2 Установка Транспортёра
a. Заведите ленту с внешней стороны.
Потяните
ленту в стол во время
проталкивания с конца.
b. Вставляйте ленту пока она не обернется
вокруг ролика привода
c. Таким же образом вставьте другой конец в
стол поверх роликов. Натяните ленту
полностью на стол.
d. Соедините концы ленты соединителями (В)
e. Установите винты (A) головками к
центральному проёму.
ПРИМЕЧАНИЕ:
При перемещении дек для укладки
двойного валка и при в валковании
комбайном, гайки обращены к окну
жатки.
f. Отрегулируйте натяжение. См. Раздел
6.11.1, Регулировка Натяжения
Транспортёра
A
B
