ЭКСПЛУАТАЦИЯ
форма # 169322
54
Модель – 2009 / 2010 года
5.8.4
ПЕРЕВОД ИЗ ПОЛЕВОГО
ПОЛОЖЕНИЯ В ТРАНСПОРТНОЕ
Поднимите жатку полностью и проделайте следующее:
:
ОПАСНОСТЬ
Во избежание травм или смерти от внезапного
запуска и падения поднятой жатки, заглушите
двигатель, выньте ключ и опустите ограничители
подъёмных цилиндров жатки перед тем, как по
какой-то причине будете находиться под ней.

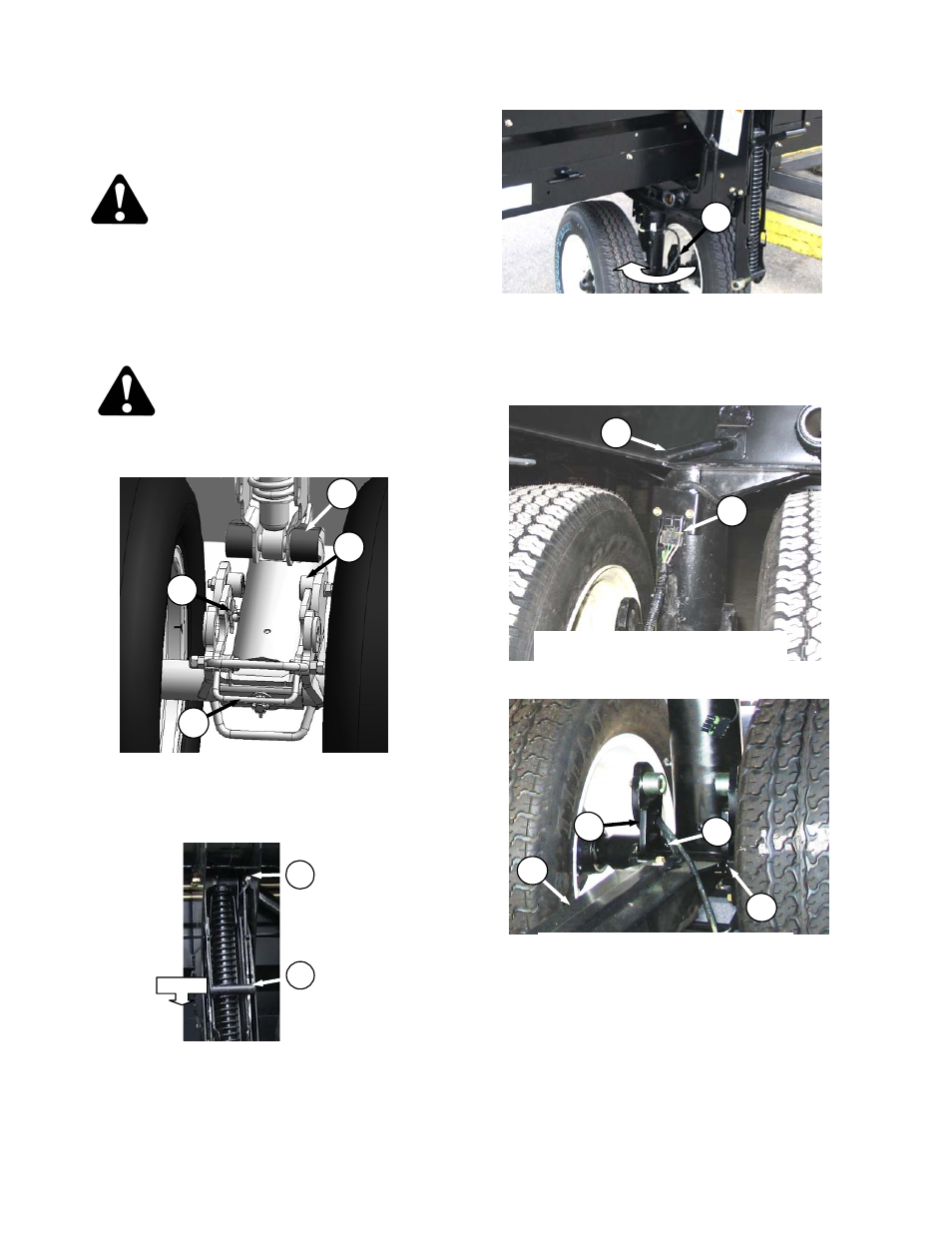

5.8.4.1 Левые Колёса в Транспортное Положение
ОСТОРОЖНО
Не стойте у колёс и разблокируйте сцепку
осторожно, так как колёса упадут, как только
механизм будет разблокирован .
a. Снимите штифт (A).
b. Потяните защёлку (B), и разблокируйте шарнир
(С) из проушины (D), чтобы опустить колёса .
c.
Вытащите палец (E), передвиньте и поверните
колёса по часовой стрелке так, чтобы проушина (D)
смотрела вперёд.
d. Cнимите палец (G) из положения хранения сверху
лапы , передвиньте и разверните колеса по
часовой стрелке чтобы проушина (D) смотрела
вперед
е. Установите палец (G) и поверните чтобы закрыть.
f . Установите дышло (G) на ось и нажмите на
защёлку (Н), пока пальцы буксирной балки не
попадут в крюки (J).).
g. Проверьте, чтобы замок защелкнулся на дышле.
h. Установите штифт (F) и закрепите шпилькой
i. Подсоедините вилку (K) для фар
.
H
A
J
K
Из полевого в транспортное – левая с
Из полевого в трансп- левая сторона
D
Из полевого в транспортное – левая
закр
E
F
G
L
Из полевого в трансп- левая сторона
Из Поле в Транспорт – Л/Сторона
D
B
A
C
