ЭКСПЛУАТАЦИЯ
форма # 169322
52
Модель – 2009 / 2010 года
d.

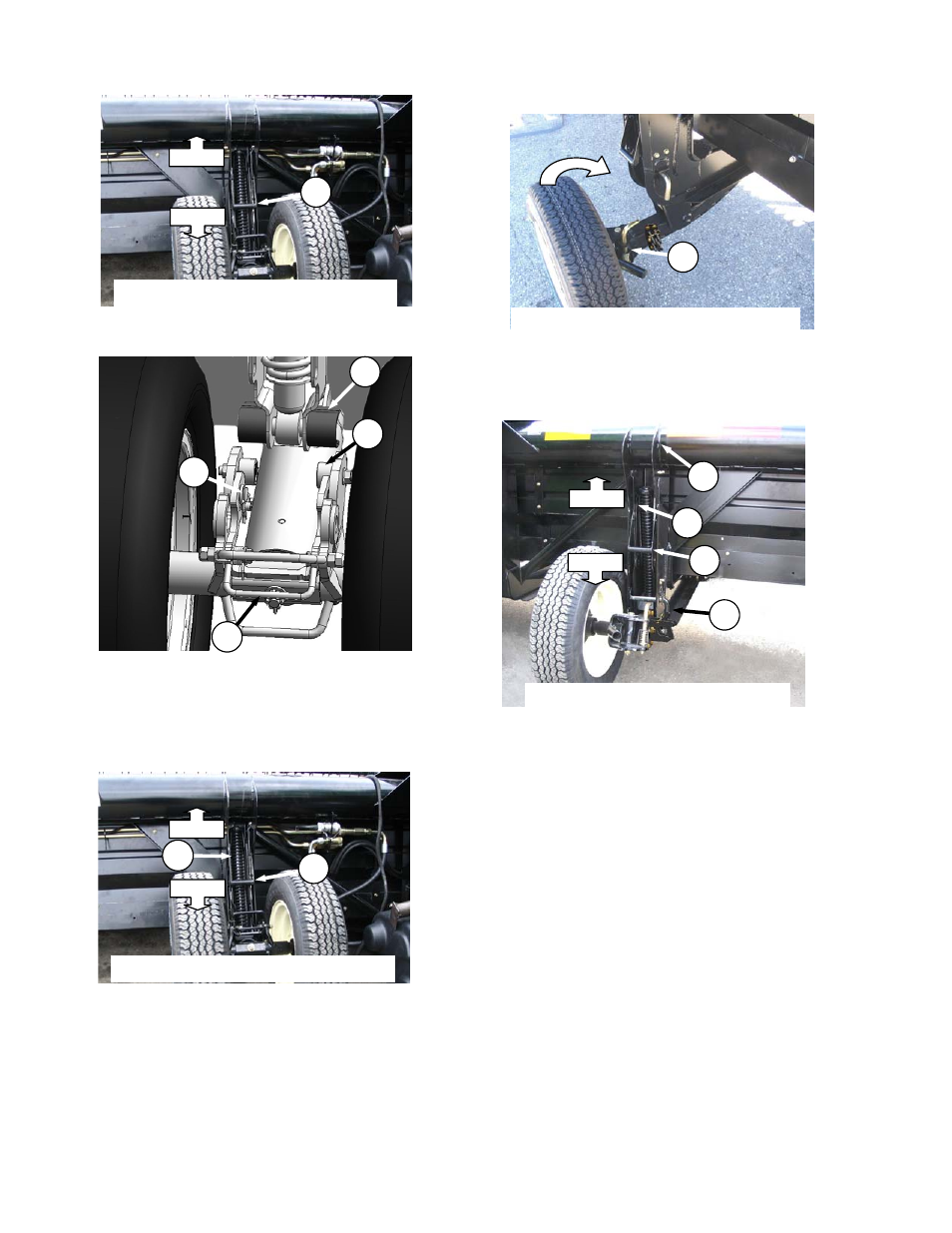

Потяните ручку (C), чтобы разблокировать и опустить
сцепку.
e . Выровните крюк (D) по проушине (E) и поднимите
блок колеса, чтобы завести палец в крюк .
Проверьте, чтобы защёлка (F) сработала.
f. Установите штифт (B) и закрепите шпилькой..
g. Поднимите блок колеса на желаемую высоту и
задвиньте сцепку (F) в соответствующее отверстие в
вертикальной опоре.
h. Нажмите на ручку (C), чтобы заблокировать.
5.8.3.2 Задние Колёса в Полевое Положение
a. Потяните палец (G) на левом колесе, поверните
колесо по часовой стрелки и заблокируйте
пальцем (G).
b. Снимите палец у (K). Храните палец в (L) как
показано.
c. Потяните ручку (H), чтобы разблокировать.
d. Поднимите колесо на желаемую высоту и
задействуйте швеллер опоры в отверстии (M)в
верхней опоре.
e.
Нажмите на ручку (H) , чтобы заблокировать.
открыт
закрыт
Транспортного оложения в Полевое-
левое колесо
L
H
M
K
G
Транспортного положения в Полевое-
левое колесо
Транспортного Положения в Полевое
E
D
F
B
Открыт
закрыт
F
Транспортного Положения в Полевое
C
открыт
закрыт
Из Транспортн. Положения в Полевое –
передние колёса
C
