ТЕХОБСЛУЖИВАНИЕ/ ТЕХУХОД
форма # 169322
64
Модель – 2009 / 2010 года
6.5.2 ГИДРАВЛИЧЕСКИЕ ФИТИНГИ
6.5.2.1 Кольцевого Типа

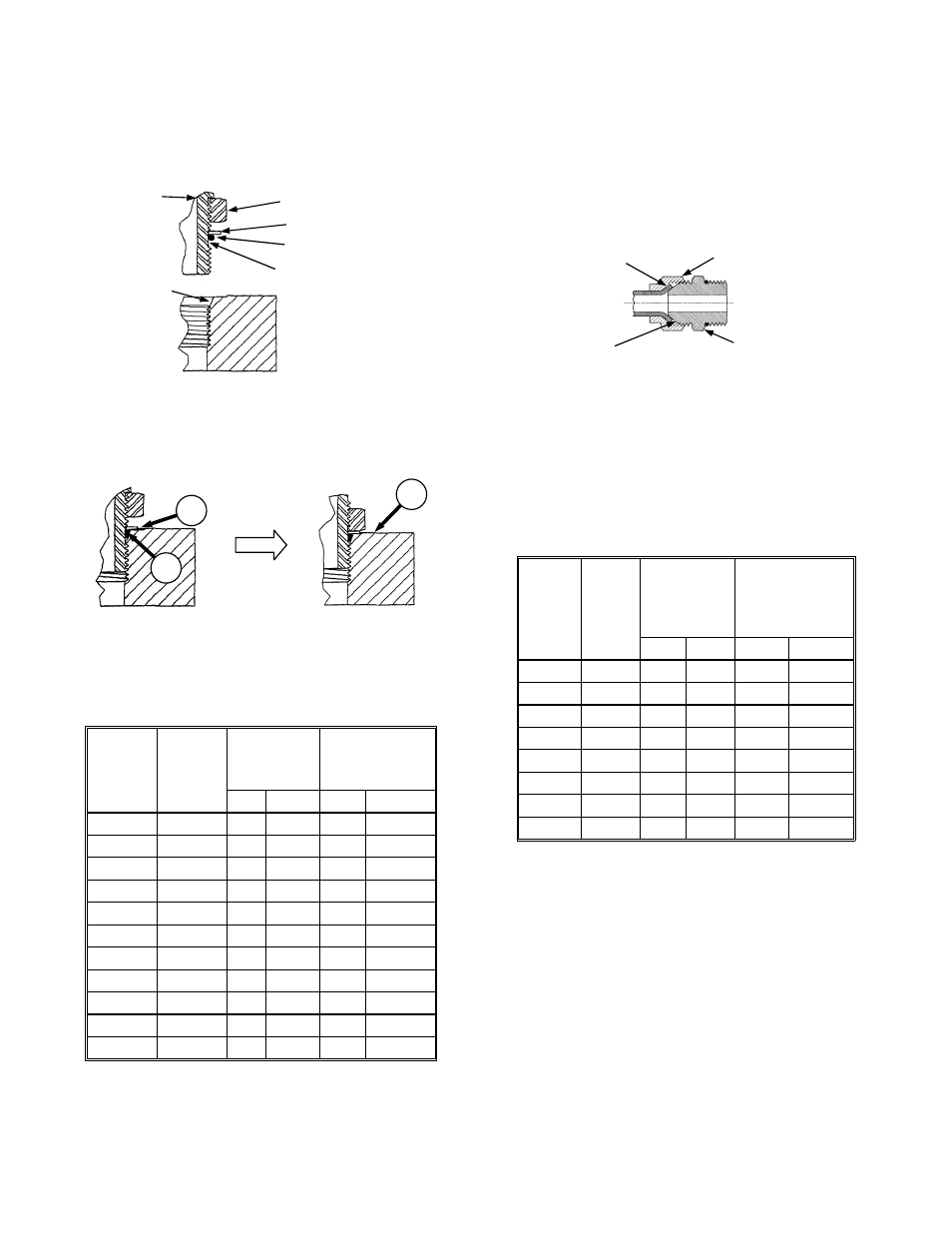

См. на иллюстрацию и сделайте следующее:
a. Проверьте кольцевое уплотнение и седло на
наличие грязи или видимых дефектов.
b. На угловых фитингах, откручивайте контргайку, пока
шайба (A) не окажется в самом низу верхней части
паза (В) в фитинге.
c. Рукой закручивайте фитинг, пока подкладная
шайба(A) или подголовок винта(если винт прямой)
не опустится на поверхность разъема (С) и не сядет
кольцевое уплотнение.
d.
Устанавливайте угловые фитинги, откручивая не
более чем на 1 оборот
.
* Значения затяжки основаны на смазанных
соединениях, как при повторной сборке.
e. Затяните прямые фитинги, как показано.
f.
Затягивайте угловые фитинги, как указано в
следующей таблице, удерживая при этом
корпус фитинга гаечным ключом.
6.5.2.2 Конического Типа
См. иллюстрацию и действуйте так:
a. Проверьте конус и седло для конуса на
наличие дефектов, которые ведут к утечкам.
b. Отцентрируйте трубу с фитингом перед
затягиванием.
c. Смажьте соединение и вручную затяните
шарнирную гайку, пока она не сядет .
d.
Чтобы не перекрутить трубки, пользуйтесь
двумя гаечными ключами. Поставьте 1
гаечный ключ на корпус соединителя, а 2-м
затяните
шарнирную
гайку
усилием,
указанном в таблице
.
Р-Р
Трубы
н/диам
(дюйм
Размер
гайки
(д.)
Значение
Крутящего
Момента*
Рекомендованные
значения (после
затяжки вручную)
Ф-ф N·m Flats оборот
3/16 7/16 6 8 1 1/6
1/4 9/16 9 12 1 1/6
5/16 5/8 12 16 1 1/6
3/8 11/16 18 24 1 1/6
1/2 7/8 34
46 1 1/6
5/8 1 46
62 1 1/6
3/4 1-1/4 75 102 3/4 1/8
7
/8 1-3/8 90 122 3/4 1/8
*
Значения затяжки основаны на смазанных
соединениях, как при повторной сборке.
конус
седло
корпус
гайка
A
B
C
контргайк
седл
шайба
кольцо
паз
фитинг
Размер
Резьбы
(дюйм
Размер
Гайки
Поперёк
Плоск.
(дюйм)
Значение
Кр. момента *
Рекоменд.
Обороты (после
затягивания
вручную
Ф-ф N·m Flats оборот
3/8 1/2
6
8
2 1/3
7/16 9/16 9
12 2 1/3
1/2 5/8
12
16
2 1/3
9/16 11/16
18
24 2 1/3
3/4 7/8
34
46
2 1/3
7/8 1
46
62
1-1/2
1/4
1-1/16 1-1/4 75 102 1 1/6
1-3/16 1-3/8 90 122 1 1/6
1-5/16 1-1/2 105
142 3/4 1/8
1-5/8 1-7/8
140
190
3/4 1/8
1-7/8 2-1/8
160
217
1/2 1/12
