ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
98
Модель – 2009 / 2010 года
d. Установите подшипник и сальник следующим образом:
1. Установите блок подшипника (E) в ролик, нажимая
на наружное кольцо подшипника. Подшипник
правильно установлен, когда достигнут размер в
0.55 дюйма (14 мм). См. иллюстрацию ниже.
2. Нанесите смазку на переднюю часть подшипника
См. Раздел 6.4.1- Смазочные Материалы.
e. Установите сальник (D) следующим образом:
1. Вставьте сальник у отверстия ролика и установите
на сальник плоскую шайбу (с внутренним
диаметром 1.0 дюйм X 2.0 дюйма в наружном
диаметр.
2. Пользуясь подходящей головкой для установки на
шайбе, слегка постучите по сальнику в ролике,
пока он не усядется на блоке подшипника.
Сальник полностью сидит, когда достигнут размер
0.12 дюйма = 3 мм. См. Иллюстрацию выше.
присоединительного уплотнения
f. Установите на место блок ролика.
Обратитесь к
Разделу 6.11.5 - Техобслуживание Ролика Полотняного
Транспортёра.

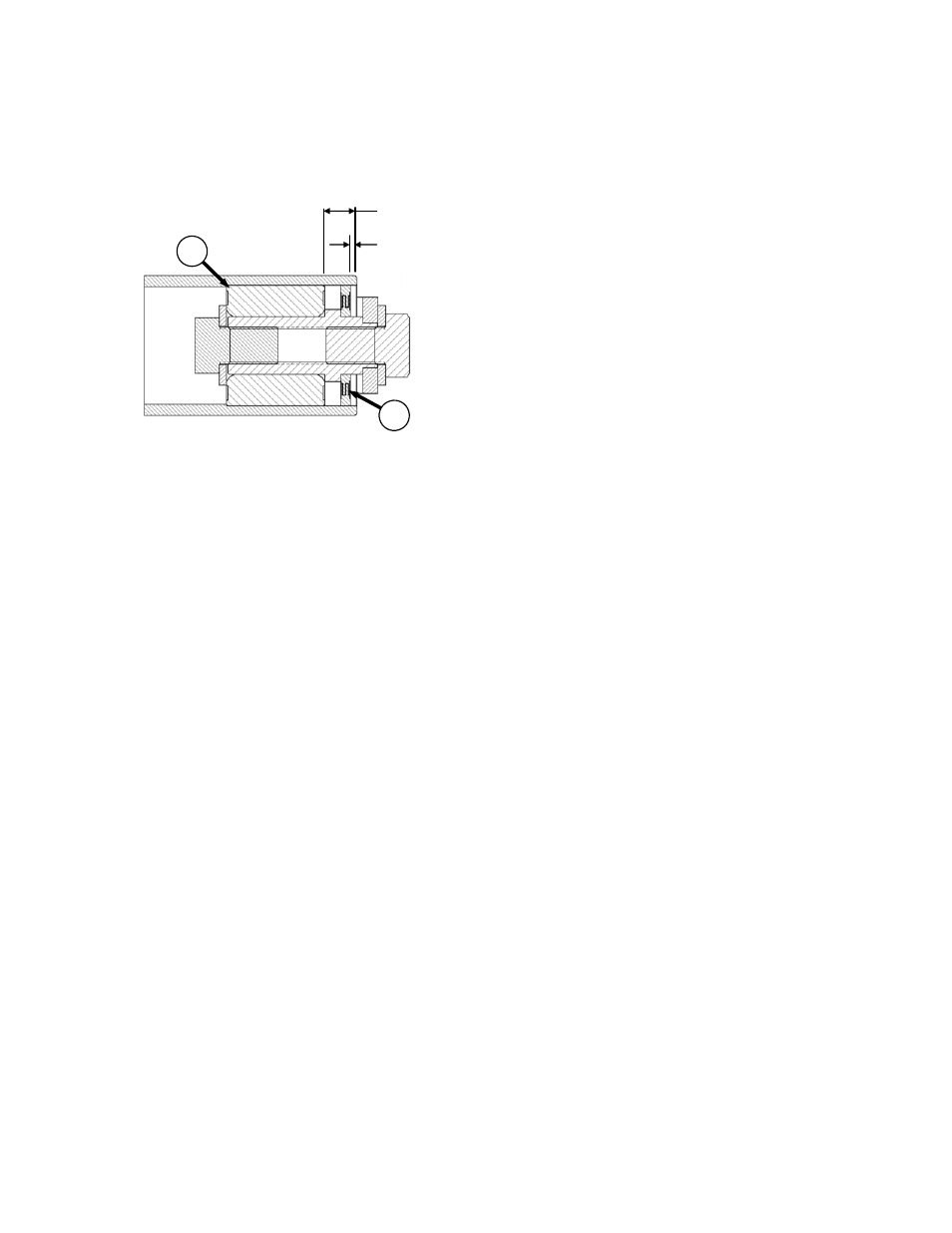

0.55 +.04/-0 in.
(14 +1/-0 mm)
0.12 +.04/-0 in.
(3 +1/-0 mm)
D
E
