ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
106
Модель – 2009 / 2010 года

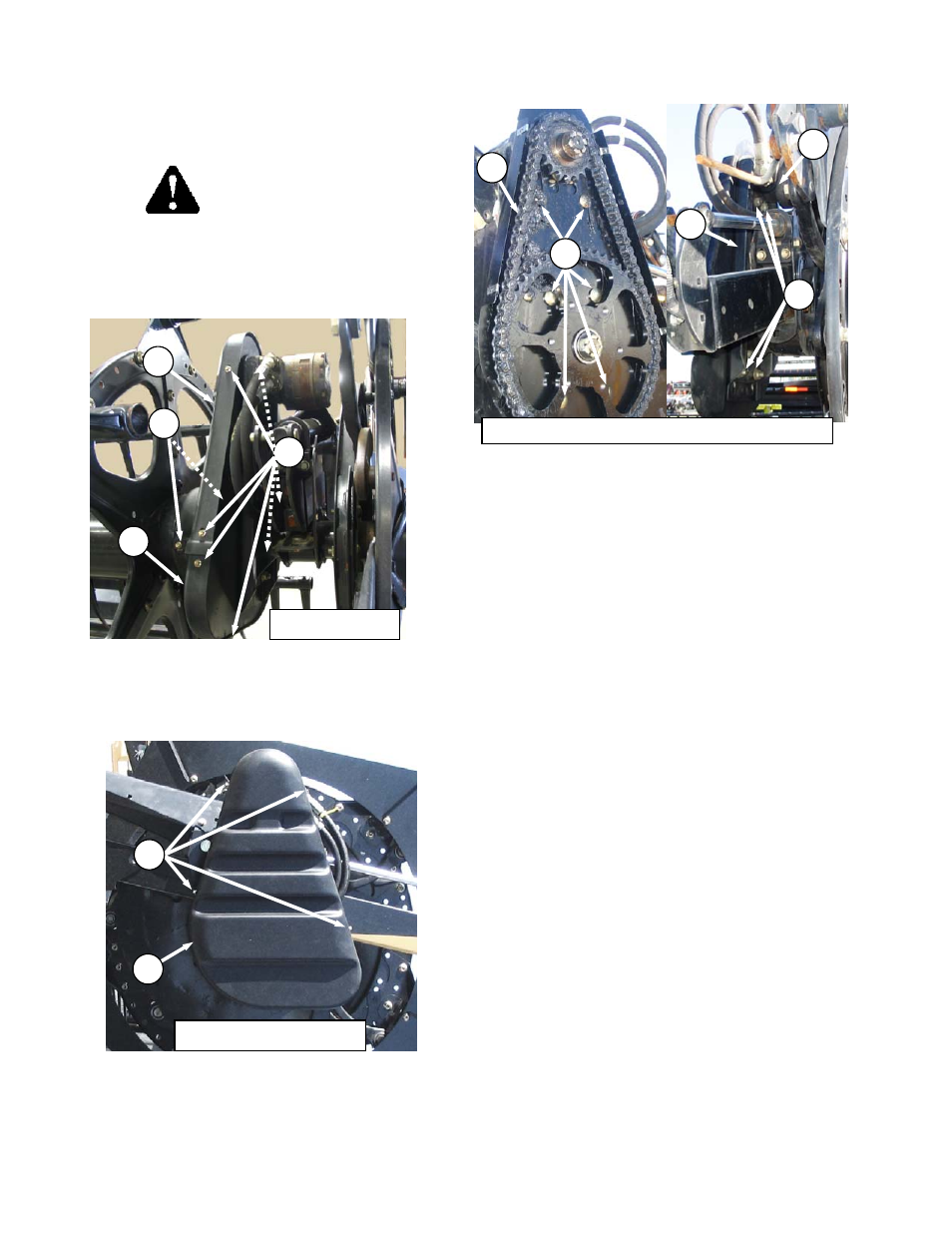

6.12.5 ЦЕПЬ ПРИВОДА МОТОВИЛА – D60
И FD70
H
6.12.5.1
Регулировка Натяжения
ОПАСНОСТЬ
J
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры
цилиндров
мотовила
перед
началом работ под ним
a. Опустите жатку, поднимите мотовило,
установите стопоры мотовила
b. На жатках с 2х секционным мотовилом привод
расположен на центральной стойке мотовила.
Снимите крышку привода (A), убрав семь винтов
(B) и два винта (C). Крышка снимется двумя
частями
c. На жатках с одинарным мотовилом, привод
расположен на правой стойке. Снимите одну
часть крышки, убрав четыре винта (E).
d. Натяжение на цепи (F) должно быть таким,
чтобы рукой можно было оттянуть цепь в
середине пролёта на 1/8 дюйма (3 мм).
Регулируйте следующим образом:
e. Ослабьте шесть болтов (G) на крепеже мотора.
f.
Передвигайте мотор (H) и кронштейн (J), пока не
будет достигнуто требуемое натяжение.
g. Затяните болты (E) до 75 ф/ф (102 N·m). h.
h. Установите на место крышку привода.
ПРИМЕЧАНИЕ:
На жатках с 2х секционным мотовилом,
устанавливайте винты (С) после того,
как будут установлены обе половинки
крышки.
A
B
C
A
Двойное мотов.
F
G
G
H
J
Показано одинарное мотовило – Двойное
аналогично
Одинар Мотовило-только
D60
D
E
