ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
83
Модель – 2009 / 2010 года
D
6.10.8 РЕМНИ ПРИВОДА НОЖА – НЕ
СИНХРОННЫЙ ПРИВОД
Этот раздел применим для жаток с одинарным ножом.
и 40 и 45 футовых жаток с двойным ножом
асинхронным приводом. Для комбайнов с двойным
ножом, см. Раздел 6.10.9, Приводные Ремни Двойных
Режущих Механизмов с Синхронным приводом.
6.10.8.1 Регулировка Натяжения
ВАЖНО:
Для увеличения срока службы ремня и привода,
старайтесь не перетягивать ремень
.
О ОСТОРОЖНО
Во избежание травм, перед проведением
техобслуживания или открытием крышек привода
следуйтё процедурам Раздела 6.1, Подготовка к
Техобслуживанию.

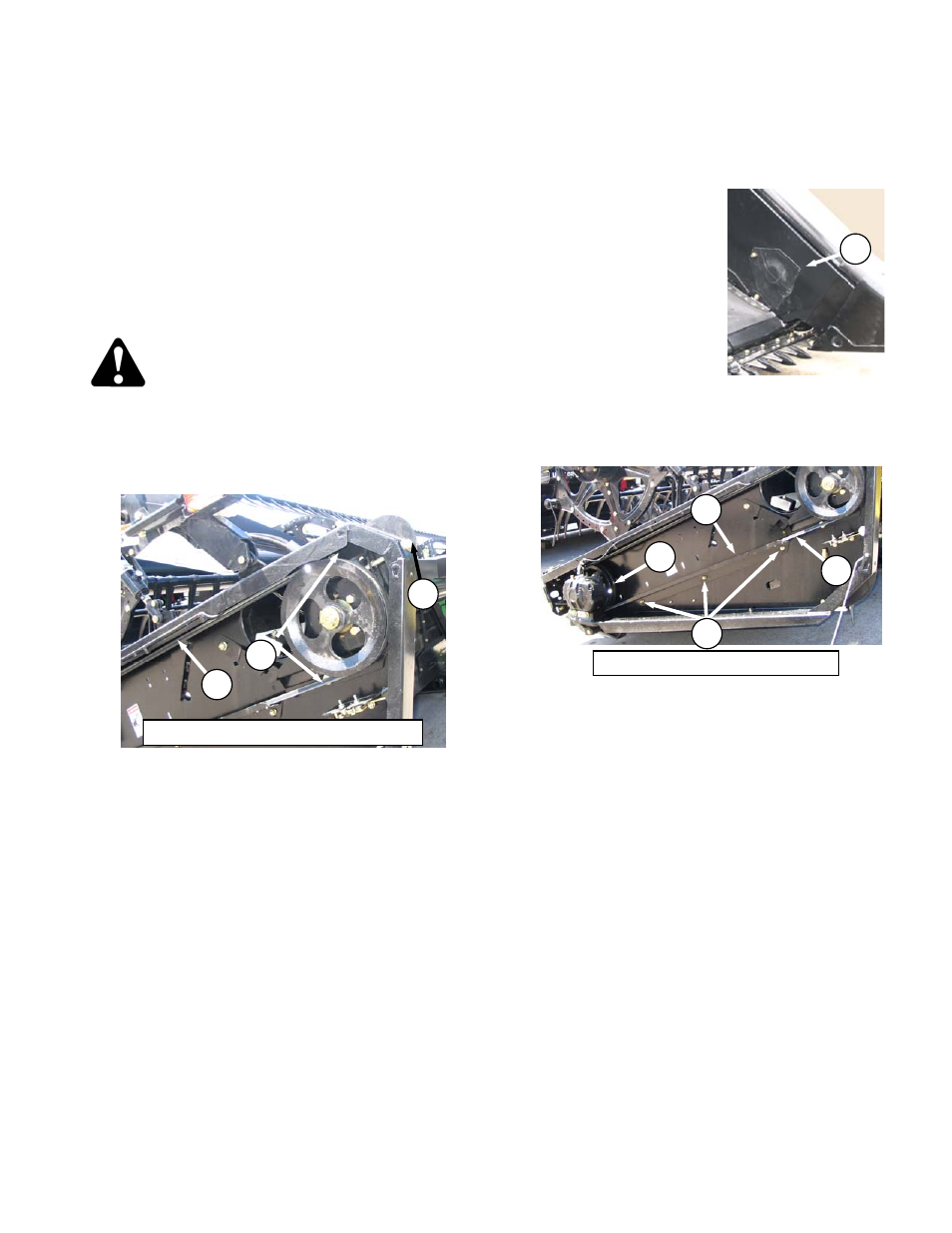

a. Снимите щиток с левой боковой стороны
.
b. Ослабьте два болта (A) на монтажном кронштейне
привода ножа.
c. Поверните регулировочный болт (B), чтобы
передвинуть мотор привода, пока сила в 20 фунтов
(80 N) не прогнет ремень (C) в середине на ¾
дюйма (18 мм).
d. Затяните стопорную гайку (B) и болты (A) на
кронштейне.
e. Заново отрегулируйте натяжение нового ремня
после короткого периода обкатки (примерно 5
часов)
6.10.8.2 Снятие – Одинарный Нож
a. Ослабьте ремень привода ножа, следуя
процедуре предыдущего Раздела так, чтобы
ремень (С) соскользнул с ведущего шкива.
b.
Открутите
болт
на
пластине (D) в левом
форзаце
рядом
с
редуктором и снимите
саму пластину. Это
создаст зазор между
шкивом и форзацем
для того чтобы снять
ремень.
c. Снимите ремень поверх
с шкива редуктора (
E) Используйте выемку
на шкиве для снятия ремня.
6.10.8.3 Установка
a. Проложите ремень привода (С) вокруг шкива
(Е) редуктора и шкива привода ножа.
ПРИМЕЧАНИЕ:
При установке нового ремня, никогда не
используйте рычаг. Убедитесь в том, что
мотор привода полностью впереди , затем
натягивайте ремень.
b. Затяните ремень. Обратитесь к Разделу
6.10.8.1, Регулировка Натяжения.
c. Проверьте зазор между ремнём (С) и
направляющей
ремня (F). Он
должен
составить 0.04 дюйма (1 мм). Отрегулируйте
таким образом:
1. Обеспечьте
правильное
натяжение
ремня.
2. Ослабьте болты (G) и отрегулируйте
положение направляющей, как нужно.
3. Затяните болты.
d. Установите на место пластину (D) и закрепите
её болтом и гайкой.
e. Установите на место левый торцовый щиток
(форзац)
.
B
A
C
Показана левая – правая напротив
E
C
F
G
Показана левая – правая напротив
