ЭКСПЛУАТАЦИЯ
форма 169322
35
Модель – 2009 / 2010 года
5.5.9.2
Гидравлическая Регулировка
Чтобы отрегулировать продольное положение
мотовила при помощи гидравлики, сделайте
следующее:
a.
В кабине, на селекторном переключателе,
выберете режим продольной
регулировки.
b. Поработайте гидравликой , чтобы передвинуть
мотовило
в
желаемое
положение
и
используйте линейку.
c.
Проверьте зазор мотовила к режущему
аппарату после регулировки кулачков. См.
Секцию 6.12.1 & 6.12.2, Зазор мотовила к
режущему аппарату для регулировок и
измерений
.
5.5.9.3
Регулировка Продольного Цилиндра
Мотовило можно подвинуть приблизительно на 9
дюймов дальше вперёд, при помощи выдвижения
цилиндров на стойках мотовила. Это может
потребоваться при прямом скашивании канолы
(рапса).
a. Установите мотовило так, чтобы опорные стойки
мотовила стояли горизонтально.
ПРЕДУПРЕЖДЕНИЕ
Заглушите двигатель комбайна /жатки и
выньте ключ из замка зажигания, прежде чем
регулировать машину. Ребёнок или даже
животное могут запустить её.

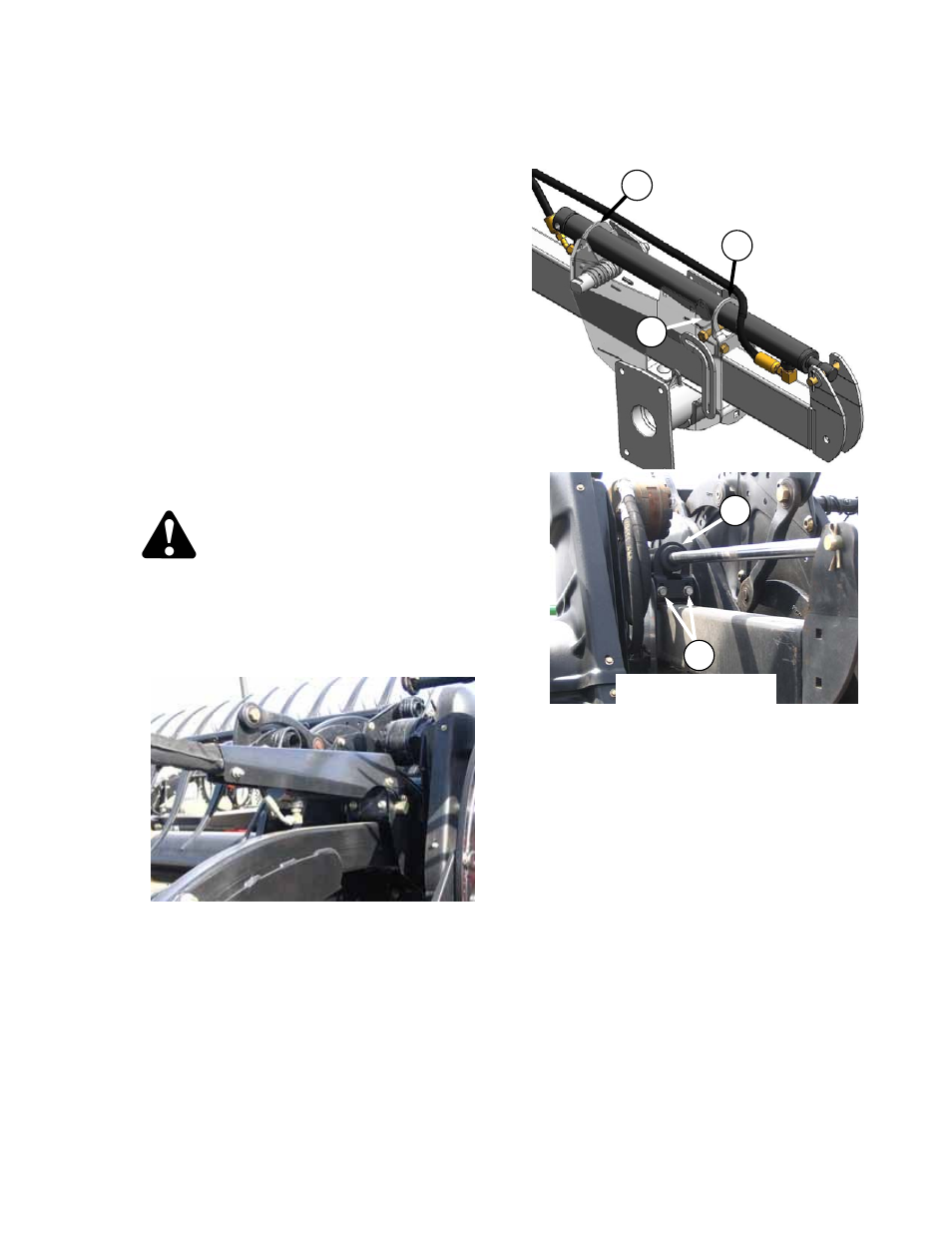

b. Переставьте центральные рычаги цилиндра
(Двойное Мотовило) так:
1. Выкрутите болт и гайку (A), 4 болта (B),
которые крепят щиток шланга (С) на
центральной стойке (применимо ТОЛЬКО к
двойному мотовилу)
2. Отодвиньте щиток шланга в сторону от
цилиндра.
3.
Выкрутите болты (D), которые крепят заднюю
пластину (E) и
снимите
ее.
4.
Выкрутите болты (F) , так чтобы передняя
пластина (G) могла свободно двигаться
вверх
.
5.
Поднимите задний конец цилиндра из блока
опоры и переставьте его так, чтобы фитинг (H)
переднего или центрального порта цилиндра
приводил в действие опорный блок. Цилиндр
нужно будет втянуть или вытянуть так, чтобы
цилиндр можно было переставить
ПРИМЕЧАНИЕ
Возможно,
потребуется
ослабить
фитинг шланга для вытягивания или
втягивания
штока
цилиндра.
Проверьте, чтобы после установки
цилиндра фитинг не забыли снова
затянуть.
6. Верните на место пластину (G) с болтами
(F).
7. Поставьте на место шланги и щиток (C) с
болтами (B).
8. Введите шланги вовнутрь щитка и поставьте
болт и гайку (A).
9. Верните на место пластину (Е) с болтами (D).
ЦЕНТР.ПЛЕЧО ПЕРЕД
G
F
H
G
E
