Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 63
ТЕХОБСЛУЖИВАНИЯ/ТЕХУХОД
форма 169322
61
Модель – 2009 / 2010 года
ПРИМЕЧАНИЕ :
Пластмассовые концевые щитки
могут
расширяться
или
сокращаться в зависимости от
большой разницы температур. При
помощи штифта защёлки можно
регулировать,
компенсируя
изменения в размерах.
e. Концевые щитки должны удобно сидеть на форзаце.
Если этого нет, отрегулируйте следующим
образом:

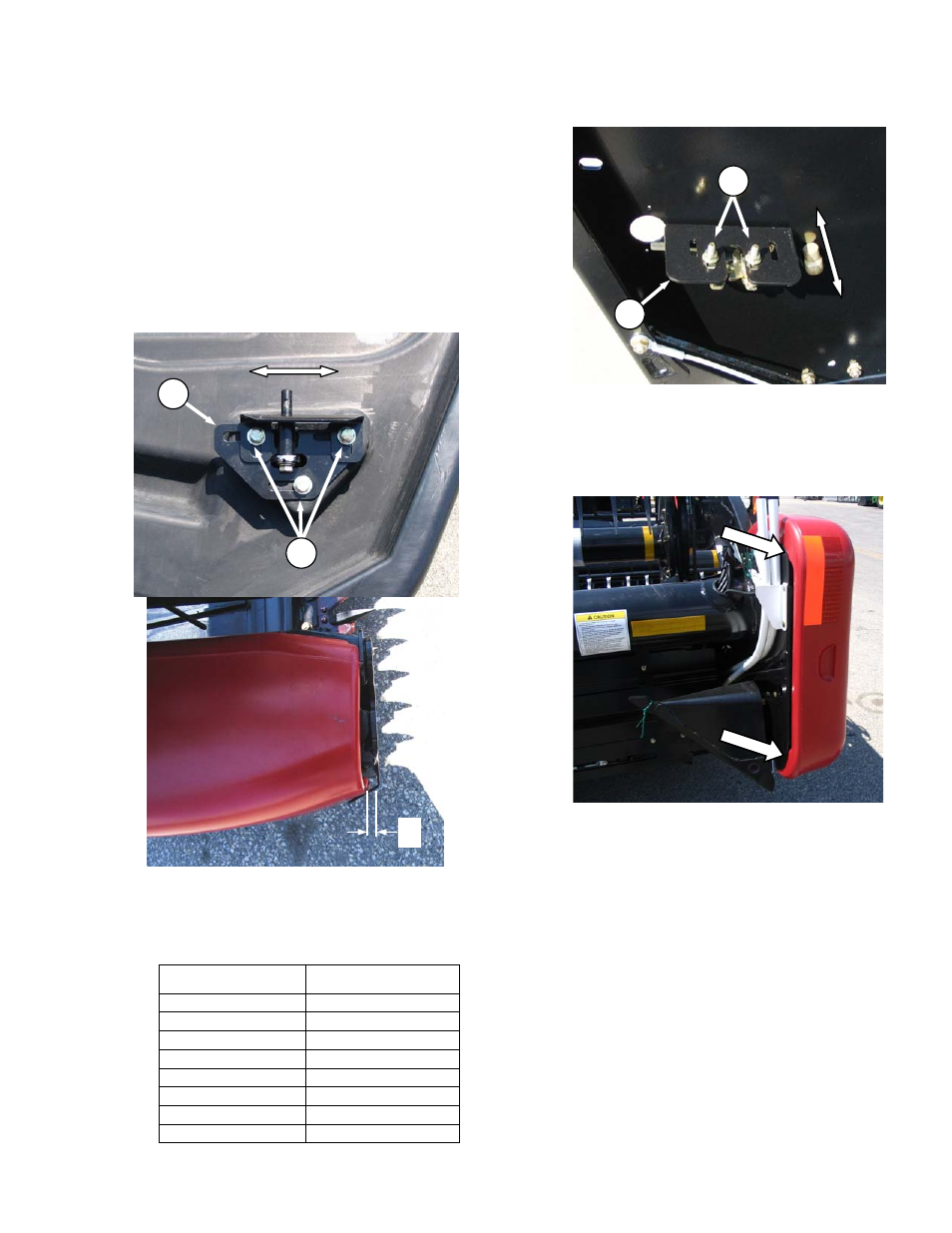

1. Снимите торцевой щиток.
2. Ослабьте болты (D) и отрегулируйте блок
защелки (E), чтобы добиться зазора ‘X
между передним концом щитка и рамой
жатки в соответствии со следующей
таблицей
.
Температура
○. F. (C.)
Зазор ‘X’
В дюймах /мм
25 (-4)
1.1 (28)
45 (7)
1.0 (24)
65 (18)
0.79 (20)
85 (29)
0.64 (16)
105 (41)
0.5 (12)
125 (52)
0.32 (8)
145 (63)
0.16 (4)
165 (89)
0
3. Ослабьте болты (F) и отрегулируйте защёлку
(G), чтобы переставить щиток вперёд или
назад так, чтобы добиться удобной подгонки
между задним концом щитка и рамой жатки .
X
D
E
F
G
