ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
87
Модель – 2009 / 2010 года
C
C
6.10.9.2 Правый Привод
ОСТОРОЖНО
Во избежание травм, перед проведением
техобслуживания машины или открыванием
крышек приводов, следуйте процедурам в
Разделе 6.1, Подготовка к Техобслуживанию.
6.11.9.2.1 Регулировка Натяжения - Ремень
привода Правого Ножа
ВАЖНО:
Для увеличения срока службы ремня
и привода, не перетягивайте их.
См.Секцию 6.10.9.1.1 Регулировка натяжения Ремня
синхронизацииt

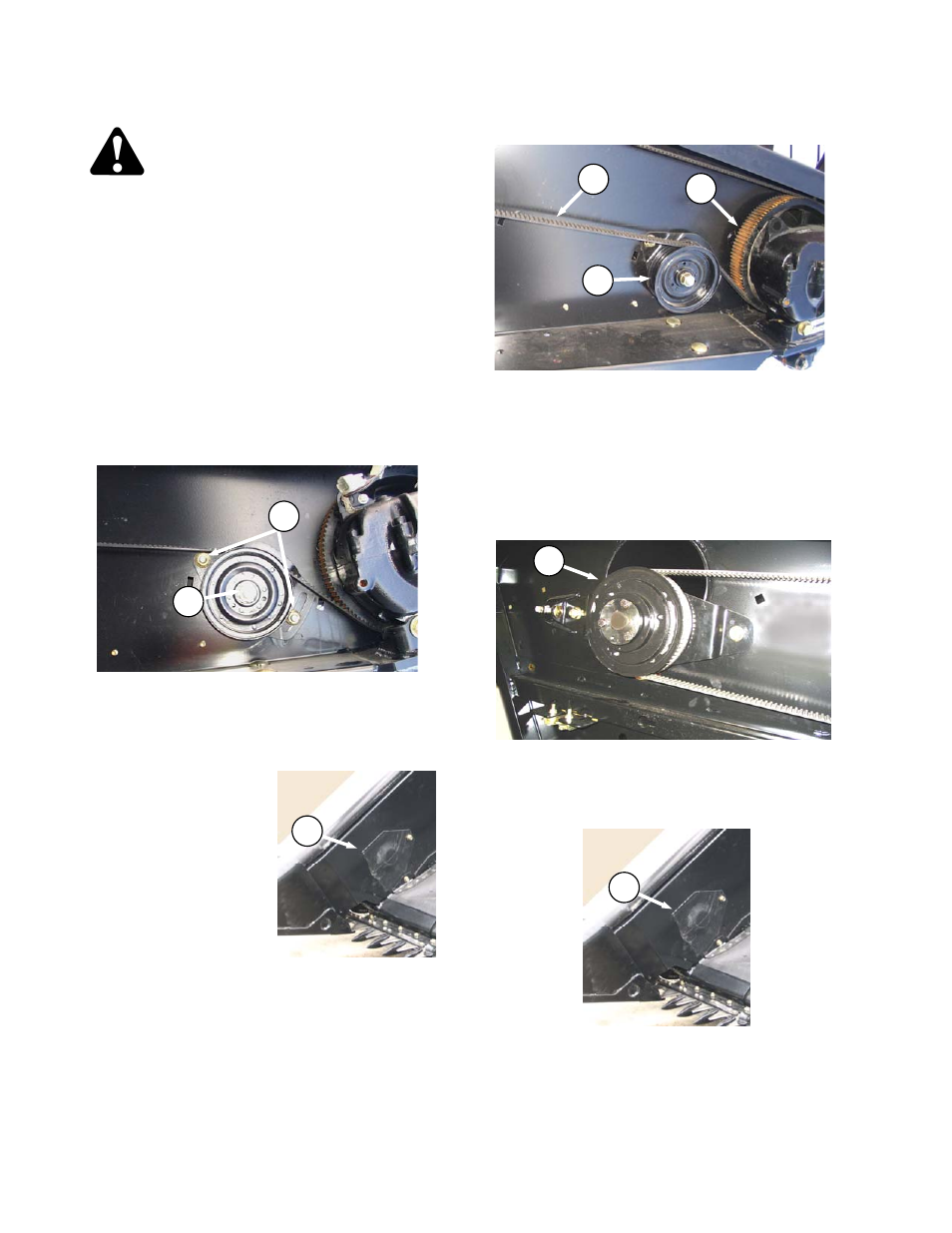

6.10.9.2.2 Снятие – Правого Приводного Ремня
Ножа
a. Снимите правый боковой щиток
b. Ослабьте гайки (A) на натяжном шкиве для
ослабления ремня.
c. Ослабьте гайку (B), чтобы передвинуть шкив вниз
чтобы ослабить ремень (С)
d. Снимите
болт на
пластине (С) на левом
боковом щитке возле
редуктора и снимите
пластину.
Это
обеспечивает зазор
между
шкивом и
торцевым щитком для
ремня когда он снят
e. Стащите ремень с о шкива редуктора и направьте
его между шкивом и боковым щитком.
f. Снимите ремень с ведущего шкива.
6.10.9.2.3 Установка – Правого Приводного Ремня
Ножа
a. Направьте ремень (D) между шкивом редуктора (E) и
боковым щитком и установите его на шкив редуктора и
шкив натяжителя (F)
ПРИМЕЧАНИЕ:
При установке нового ремня, никогда не
используйте рычаг. Убедитесь в том, что
регулировочный
механизм полностью
ослаблен, а затем приступайте к натяжению
ремня
b. Установите ремень на приводной шкив (G).
c. Отрегулируйте натяжение ремня и проверьте зазор к
успокоителю. См.Секцию 6.10.9.1.1 Регулировка
натяжения.
d. Установите пластину (C) на щитке.
e. Установите левый щиток.
f. Вновь отрегулируйте натяжение нового ремня после
непродолжительного периода обкатки (примерно 5
часов).
G
A
B
D
E
F
