6.10.6 ПАЛЬЦЫ НОЖА
Ежедневно проверяйте, чтобы пальцы ножа были
выровнены для получения правильного среза между
секцией ножа и пальцем. Секции ножа должны касаться
режущей поверхности каждого пальца.
6.10.6.1 Регулировка Пальцев

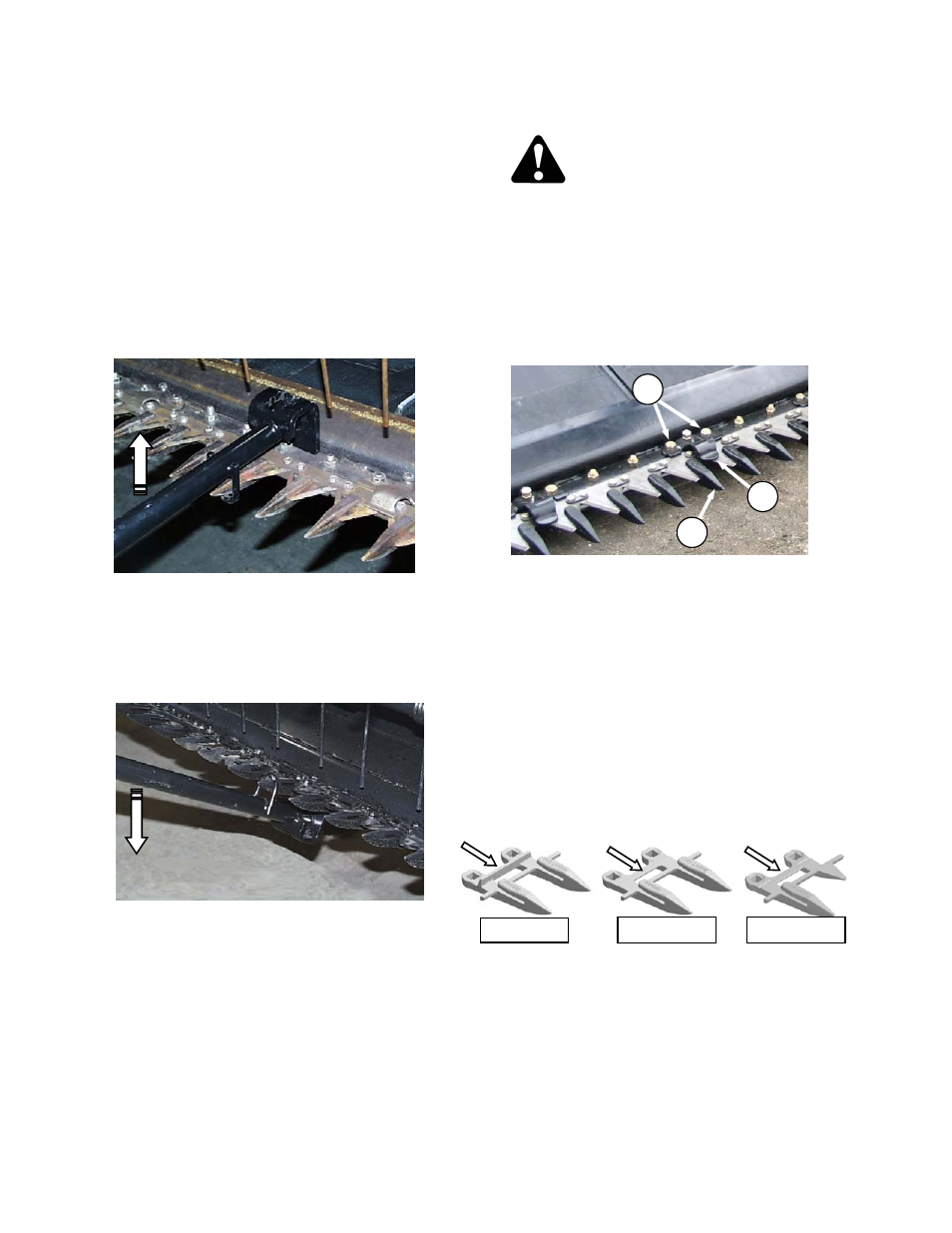

Для выравнивания обратитесь к иллюстрациям и
действуйте
следующим
образом:
выравнивающее
устройство пальцев (MacDon #140135) имеется у
вашего дилера.
a. Чтобы отрегулировать концы пальца вверх, установите
устройство, как показано и потяните вверх.
.
b. Чтобы отрегулировать концы вниз, установите
устройство, как показано и потяните вниз.
.
ПРИМЕЧАНИЕ:
Если
возникнет
проблема
при
скашивании
спутанного или материала с тонкими стеблями,
замените пальцы ножа на укороченные и установите
прижимы на каждый палец. Если культуру трудно в
скашивать, установите укороченные пальцы ножа с
верхним пальцем и регулирующую пластину. Такой
комплект укороченных пальцев ножа имеется у
вашего дилера. Обратитесь к Разделу 8.7, Набор
Укороченных Пальцев ножа
.
6.10.6.2
Замена пальцев
ОСТОРОЖНО
Всегда приводите в действие подпорки мотовила
перед тем, как работать под ним.
6.10.6.2.1 Остроконечные – Одинарный нож
Чтобы заменить острые пальцы на жатках D50 и D60с
одним ножом
и
на FD70 с
Гибким
Транспортёром, см. иллюстрации и действуйте так:
a. Переместите нож так, чтобы режущие секции
расположились
посередине
между
защитными
пальцами.
b. Снимите две гайки (A) и снимите болты, которые
крепят палец (B) и прижим (C) (если применим) к
ножу.
c. Снимите палец, зажим и износостойкую накладку
(если она была установлена).
d. Поставьте новый палец / направляющую и
износостойкую накладку (если она применяется) на
нож и установите болты с квадратными
подголовниками.
ВАЖНО:
Первые четыре наружных защитных
пальца на стороне(ах) привода жатки не
имеют поперечного буртика. Убедитесь
что установлены правильные пальцы
.
e. Установите прижимы и закрепите гайками. Затяните
гайки с усилием до 50 фут/фунт (68 N·m).
f. Проверьте и отрегулируйте зазор между прижимом и
ножом . Обратитесь к секции 6.10.7, Прижимы
Ножа
.
Регулировка Вниз
Регулировка Вверх
C
A
B
привод
Нормальн
Крайний
