ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
104
Модель – 2009 / 2010 года

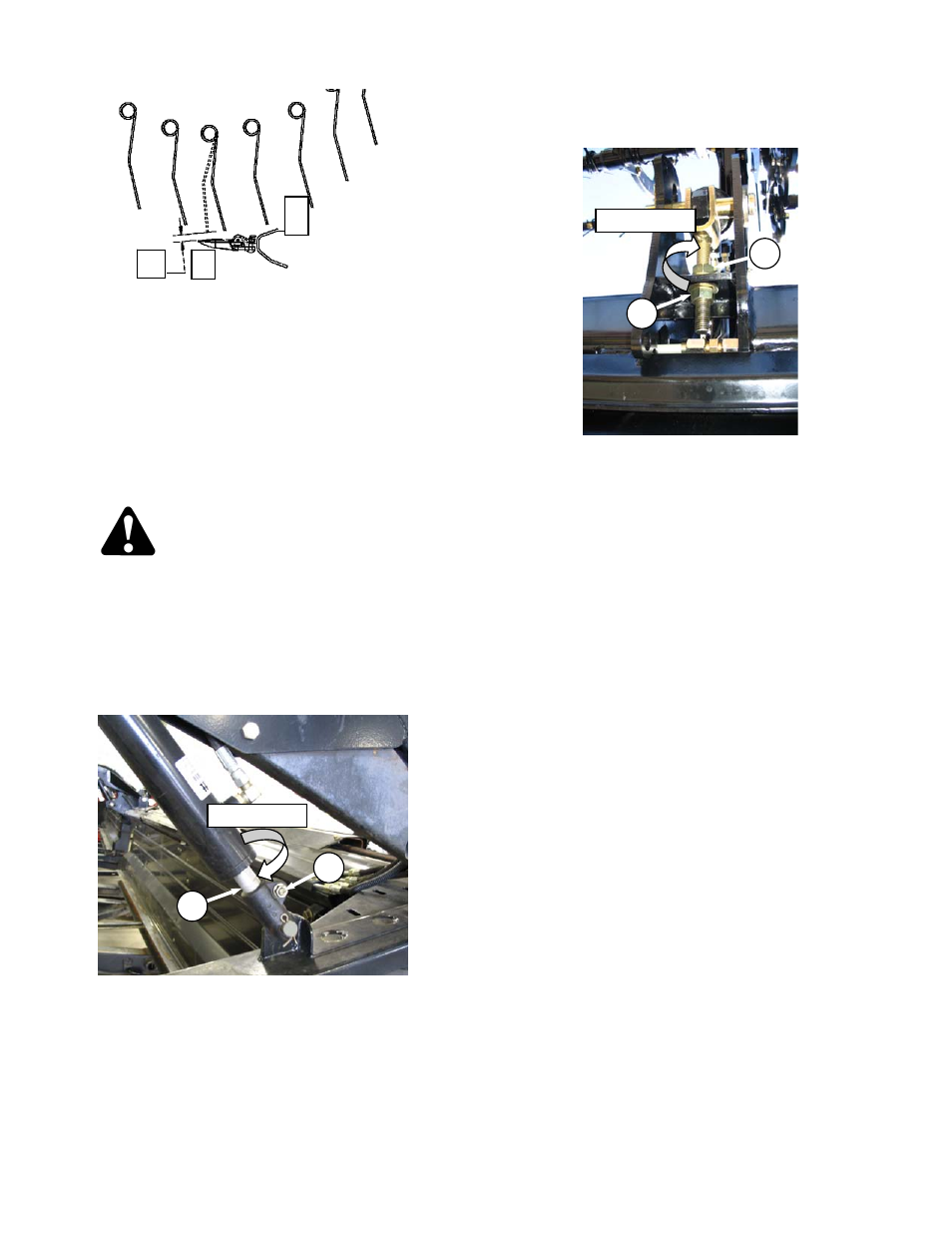

f. Проверьте все возможные точки контакта между
точками ‘Y’ и ‘Z’. В зависимости от продольного
положения мотовила, минимальный зазор может
образоваться у защитного пальца, прижима или
профиля бруса.
g. Обратитесь к следующему разделу по части
процедуры регулировки.
6.12.2.1.1 Регулировка Зазора Мотовила –
FD70
Чтобы отрегулировать зазор мотовила к режущему
аппарату, обратитесь к иллюстрациям и выполните
следующее:
ОПАСНОСТЬ
Приведите в действие ограничители подъёмных
цилиндров перед тем, как работать под машиной.
a. Поднимите жатку и установите два 6-ти дюймовых
(150 мм) блока под точками изгиба крыльев.
b. Полностью опустите жатку, давая согнуться ей
полностью. См. предыдущий Раздел.
c. Отрегулируйте наружные стойки, чтобы изменить
зазор на концах ножа следующим образом.
1. Ослабьте болт (A).
2. Поверните шток цилиндра (B) по часовой стрелке,
чтобы поднять мотовило и увеличить зазор к
режущему аппарату или против часовой стрелки,
чтобы уменьшить.
3. Затяните болт (A).
4. Повторите всё с противоположной стороны
d. Отрегулируйте центральную стойку, чтобы
изменить зазор у центра ножа и на изгибах,
следующим образом:
1. Ослабьте гайку (C).
2. Поверните гайку (D) по часовой стрелке,
чтобы поднять мотовило и увеличить зазор к
режущему аппарату или против часовой
стрелки, чтобы уменьшить его.
3. Затяните гайку (C).
A
B
По часовой
Вид вверх снизу
плеча D
C
По часовой
X Y
Z
