ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
123
Модель – 2009 / 2010 года

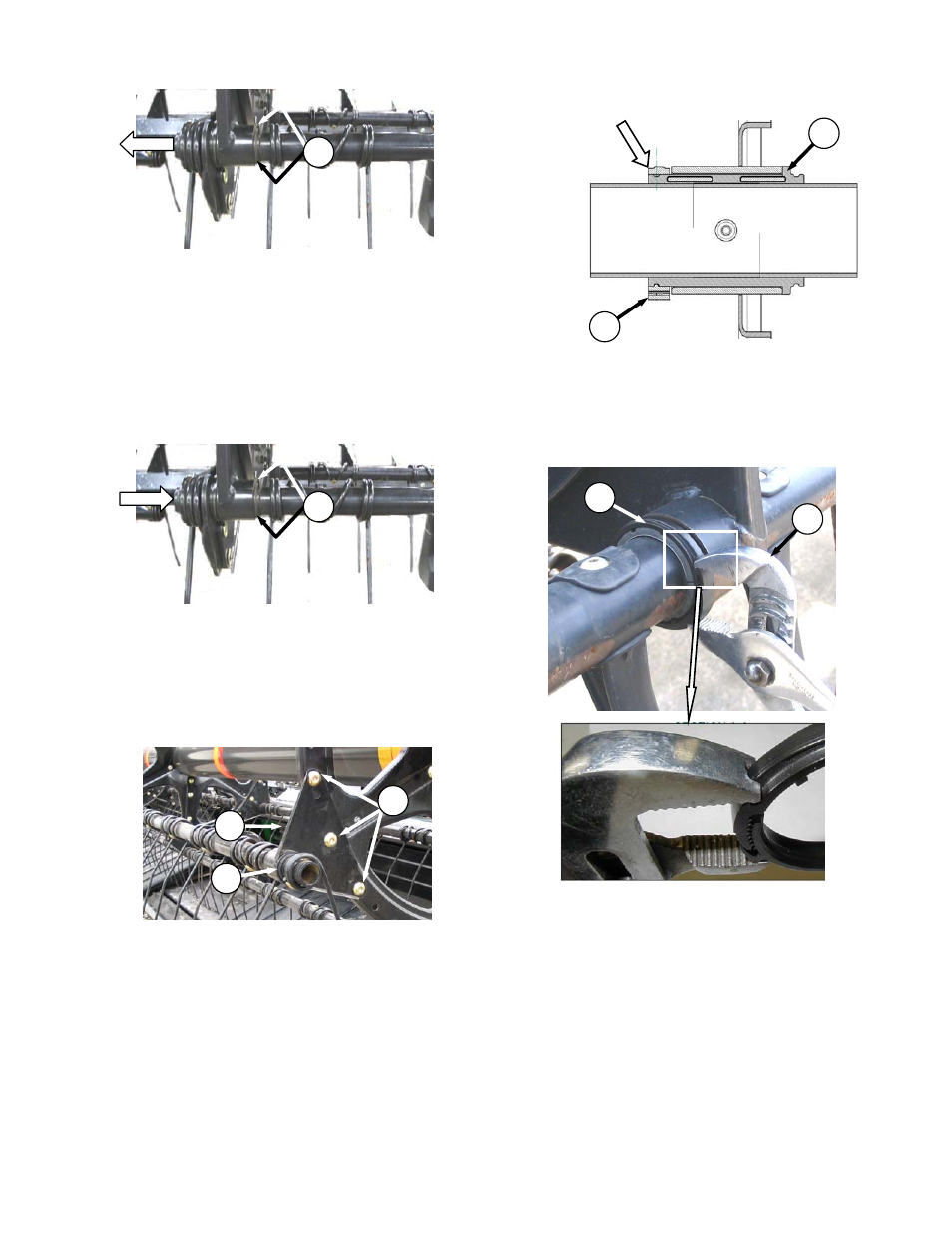

3. Сдвиньте трубу, чтобы обнажить
втулку.Снимите половинки втулки (H).
6.12.14.2 Установка Втулок Подбирающего
Мотовила с 6 и 9 Граблинами
ВАЖНО
Убедитесь в том что труба с пальцами все
время подпирается, чтобы не допустить ее
повреждения и других компонентов
а. На конце кулачка установите половинки (H) на
трубу с пальцами так, чтобы проушина
в каждой половинке втулки разместилась в
отверстии в трубе с пальцами.
b. Переместите трубу к левой стороне жатки, чтобы
установить втулки в пластину мотовила
c.
В центре и на левом диске установите половинки
втулки (D) на трубе с пальцами так, чтобы
проушина в каждой втулке совпала с отверстием
в трубе.
d. Сдвиньте пластину мотовила (B) на втулку и
установите против диска в исходном положении.
e. Установите болты (А) в отверстия и затяните.
f. Вставьте на место все пальцы или стойки,
которые были сняты.
g. Установите зажимы втулки таким образом
1. Расправьте зажим (J) и наденьте на трубу,
рядом с концом втулки без фланца
2. Установите зажим на втулки (D) так, чтобы
края зажима и втулки были утоплены, когда
зажим попадёт в канавку на втулке и
заблокируются шпонки
3. Затяните зажим при помощи блокировочных
плоскогубец (K) так, чтобы давление пальца
не сдвигало зажима.
ВАЖНО
Если перетянуть зажим, это может
привести к поломке.
B
A
D
D
J
K
J
H
H
