ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
110
Модель – 2009 / 2010 года
6.12.6 ЦЕПЬ ПРИВОДА МОТОВИЛА – D50
6.12.6.1
Регулировка Натяжения
ОПАСНОСТЬ
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры цилиндров мотовила перед началом
работ под мотовилом
a. Опустите жатку, поднимите мотовило и
установите опорные стойки мотовила.

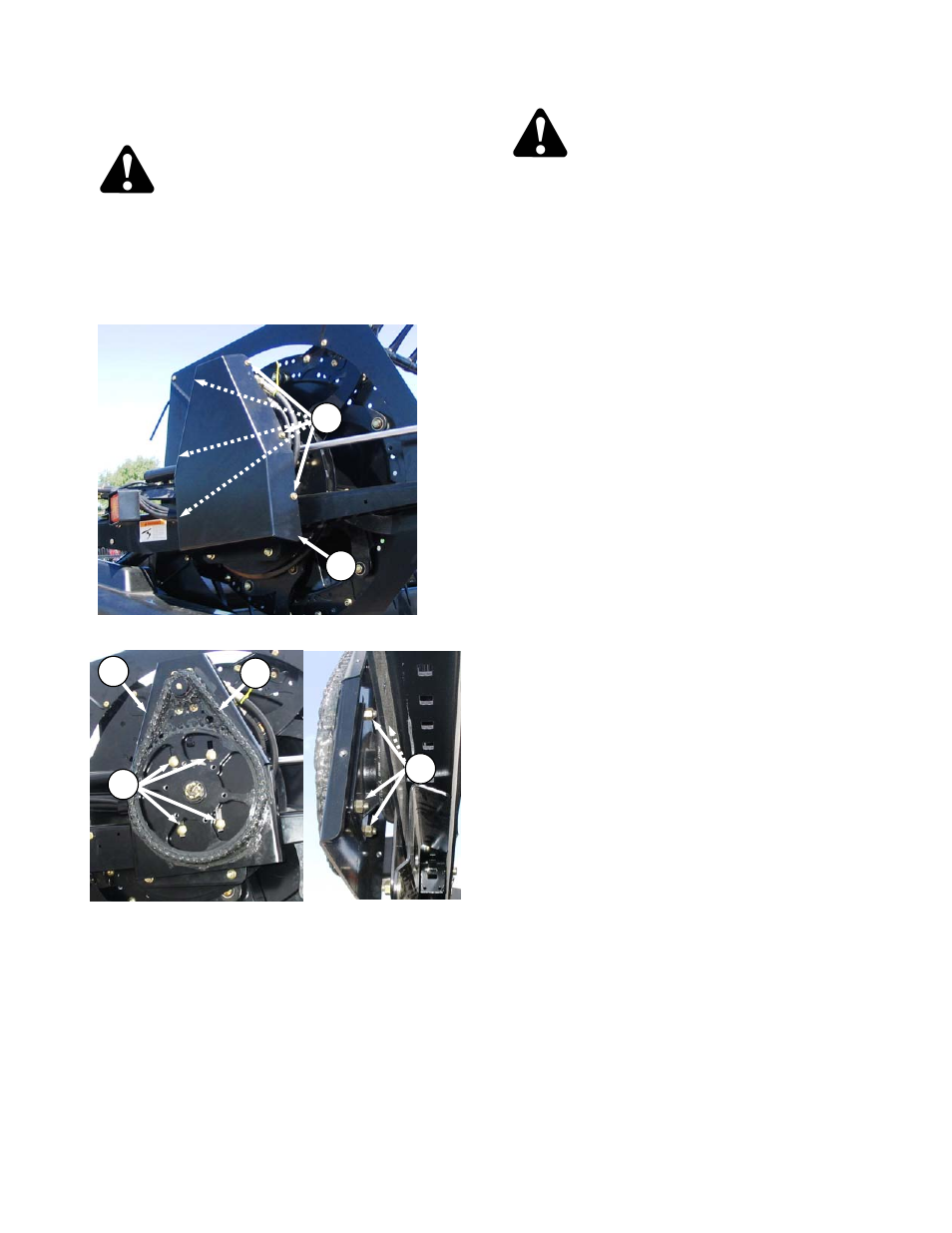

b. Снимите шесть болтов (A) и снимите крышку (B).
c. Натяжение на цепи (C) должно быть таким ,
чтобы в середине пролёта можно было рукой
оттянуть цепь на 1/8 дюйма или 3 мм.
d. Для регулировки натяжения цепи, ослабьте
четыре болта (D).
e. Выдвигайте мотор и его крепление (Е) , пока
не будет достигнуто то натяжение, которое
требуется .
f. Затяните болты (D) 75 ф/ф (102 N·m). g.
g. Установите на место крышку привода
6.12.6.2 Снятие Цепи Привода
ОПАСНОСТЬ
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры цилиндров мотовила перед началом
работ под мотовилом
a. Снимите крышку привода мотовила. Обратитесь к
Предыдущему Разделу.
b. Ослабьте цепь привода (C) , ослабляя болты (D)
и выдвигая мотор и его крепление (E) вниз, по
направлению к валу мотовила.
c. Снимайте цепь.
6.12.6.3 Установка Цепи Привода
a. Установите цепь (C) вокруг звёздочек, как
показано.
b. Передвигайте мотор и его крепление (E), пока
натяжение на цепи (F) не станет таким, что вы
сможете рукой оттянуть цепь в середине
пролёта на 1/8 дюйма или 3 мм.
c. Затяните гайки (D) и вновь проверьте
натяжение.
d. Установите на место крышку привода
.
C
D
D
E
A
B
