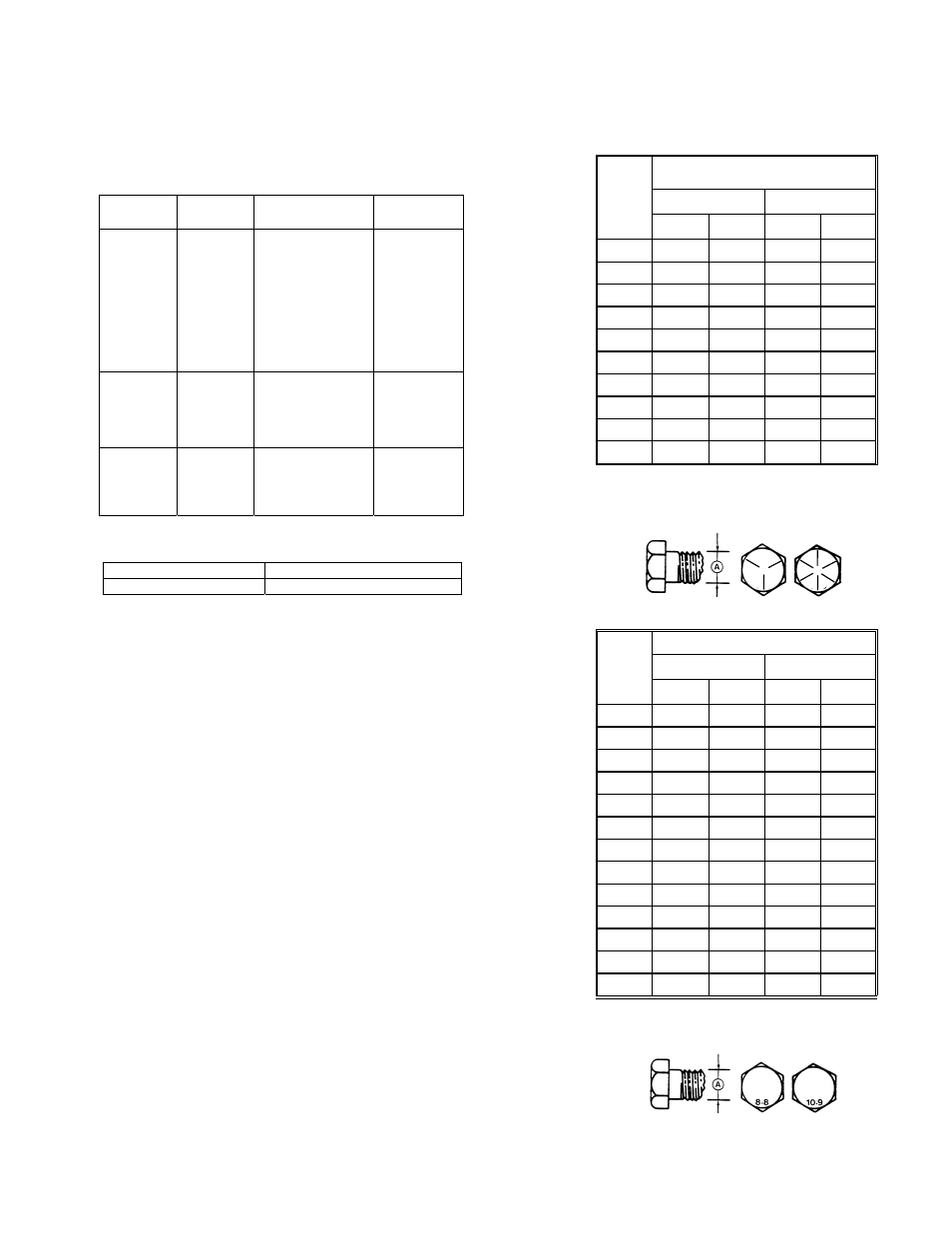

ТЕХОБСЛУЖИВАНИЯ/ТЕХУХОД
форма 169322
63
Модель – 2009 / 2010 года
СМАЗКА СПЕЦ ОПИСАНИЕ ПРИМЕН
ЕНИЕ
Смазка Много-
функцион
альная
смазка
SAE. Выс. температуры
Экстрим. давлениеe
(EP2). 0-1% Max
Молибден
Дисульфид
(NLGI
Grade 2).
Литиевая основа.
Вязкость масла 190
250 CST @
40C.
По
рекоменда-
ции, если не
указано
иное.
Гидравл.
масло SAE
15W40 Отвечает специи
фикациям SAE дляr
API Class SJ и CH-4
двигателя
Рулевая и
подъёмная
системы
Смазка
Редуктора SAE 85W-
140 API Service Class
GL-5. Коробка
Редуктор
ножа
6.4 РЕКОМЕНДОВАННЫЕ ЖИДКОСТИ И
СМАЗКИ
6.4.1 СМАЗКИ
6.4.2 ЁМКОСТИ
ПОЗИЦИЯ ЁМКОСТЬ
Редуктор ножа 2.2 литра (2.3 кв)
6.4.3 ХРАНЕНИЕ
Ваша машина может работать очень эффективно,
только при условии использования чистых смазочных
веществ.
Используйте чистые контейнеры для смазки всех типов.
Храните их в местах, защищённых от пыли, влаги и
других загрязняющих веществ.
6.5 РЕКОМЕНДОВАННЫЕ ЗНАЧЕНИЯ
КРУТЯЩЕГО МОМЕНТА
6.5.1 БОЛТЫ
В таблице, приведённой ниже, даются правильные
значения для различных болтов и винтов с головкой.
•
Затягивайте все болты в соответствии со
значениями, указанными в таблице, если не будет
каких-то других указаний.
• Периодически проверяйте затянутость болтов,
используя
данную таблицу в качестве
справочника.
• Заменяйте метизы на болты той же прочности.
• Значения крутящего момента действительны для
несмазанной резьбы, если не будет указано что-
то другое. Не смазывайте болты и винты с
головками, если о их смазке ничего не сказано в
настоящем Руководстве. При использовании
блокировочных
элементов, увеличивайте
значения крутящих моментов на 5%.
6.5.1.1 SAE Болты
Диам
Болта
"A"
NC Крутящий момент для
болтов*
SAE 5 SAE 8
Ф-ф Н-м Ф-ф Н-м
1/4" 9 12 11 15
5/16" 18 24 25 34
3/8" 32 43 41 56
7/16" 50 68 70 95
1/2" 75 102 105 142
9/16" 110 149 149 202
5/8" 150 203 200 271
3/4"
265 359 365 495
7/8" 420 569 600 813
1" 640 867 890 1205
* Крутящие моменты болтов указаны на
маркировках головок .
6.5.1.2 Метрические Болты
Диам
Болта
"A"
NC Крутящий Момент *
8.8 10.9
ф·фт N·m ф·фт N·m
M3 0.4 0.5 1.3 1.8
M4 2.2 3 3.3 4.5
M5 4 6 7 9
M6 7 10 11 15
M8 18 25 26 35
M10 37 50 52 70
M12 66 90 92 125
M14 103 140 148 200
M16 166 225 229 310
M20 321 435 450 610
M24 553 750 774 1050
M30 1103 1495 1550 2100
M36 1917 2600 2710 3675
* Крутящие моменты болтов указаны на
маркировках головок .
.
SAE-5 SAE-8
