ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
100
Модель – 2009 / 2010 года
6.11.7 ГИДРАВЛИЧЕСКОЕ ПЕРЕДВИЖЕНИЕ
СТОЛА ( ТОЛЬКО ДЛЯ ЖАТКИ D60)
6.11.7.1 Натяжение Цепи Смещения Стола
ОСТОРОЖНО
Во избежание травм или смерти от внезапного запуска
и падения поднятой жатки, заглушите двигатель,
выньте ключ и опустите ограничители подъёмных
цилиндров жатки перед тем, как по какой-то причине
находится под ней.

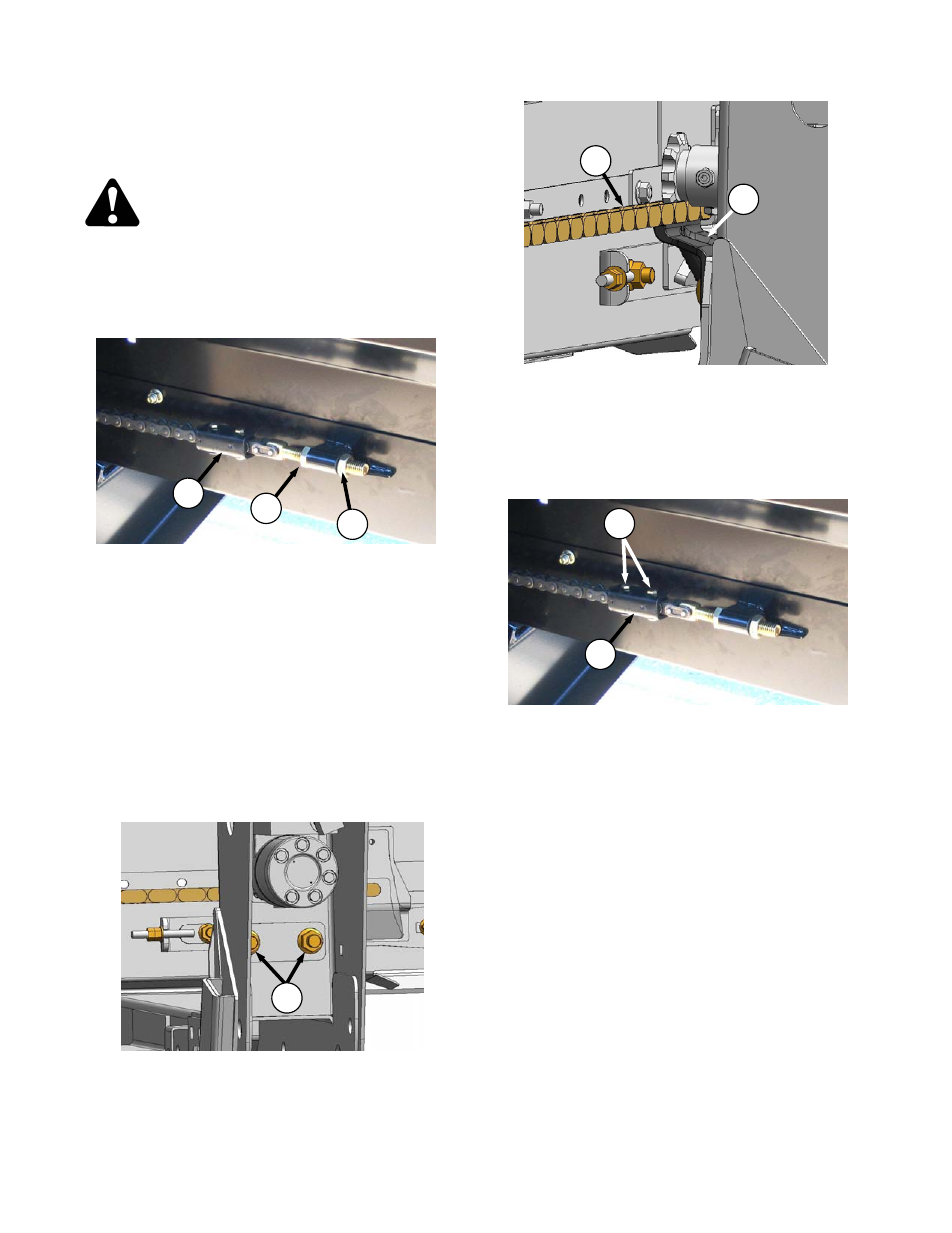

Отрегулируйте натяжение таким образом:
a. Убедитесь что стол перемещен так, чтобы он
касался наружного ограничителя (С)
b. Ослабьте контргайку (A).
c. Поворачивайте гайку регулирующего устройства
(B), пока цепь не будет провисать по центру на
1-2 дюйма (25-50 мм).
d. Затяните контргайку (A).
ПРИМЕЧАНИЕ
Если резьбы недостаточно для регулировки
цепи, разберите регулировочный механизм и
перекиньте гайку (А) к гайке (В)
6.11.7.2 Регулировка Направляющей Цепи
Сдвига Стола
а. Убедитесь в том, что цепь правильно установлена
в ведущей звёздочке с правильным натяжением.
b. Ослабьте гайки (D).
c. Удерживайте давлением руки направляющую
(E) относительно цепи (F) и перезатяните
болты.
6.11.7.3 Регулировка Сдвига Стола Внутри
a. Сдвиньте деку на желаемое внутреннее
положение стола.
b. Отметьте число звеньев цепи, на которое
следует передвинуть ограничитель (С).
c. Сдвиньте деку так, чтобы стопор-упор стал
доступен.
d. Открутите болты (G) и выдвиньте наружный
стопор-упор (C) на число звеньев, отмеченных
в пункте b.
e. Закрутите болты (G) , чтобы прикрепить стопор-
упор (C) к цепи .
B
A
C
C
G
D
E
F
