Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 80
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
78
Модель – 2009 / 2010 года
6.10.4 УСТАНОВКА НОЖА
ПРЕДУПРЕЖДЕНИЕ
Всегда стойте у задней части режущего аппарата в
процессе снятия, чтобы снизить риск повреждения
режущими концами. При работе с режущим аппаратом
всегда надевайте плотные перчатки.
ВАЖНО:
Отцентрируйте направляющие и повторно
отрегулируйте прижимы режущего аппарата
при замене ножа
.

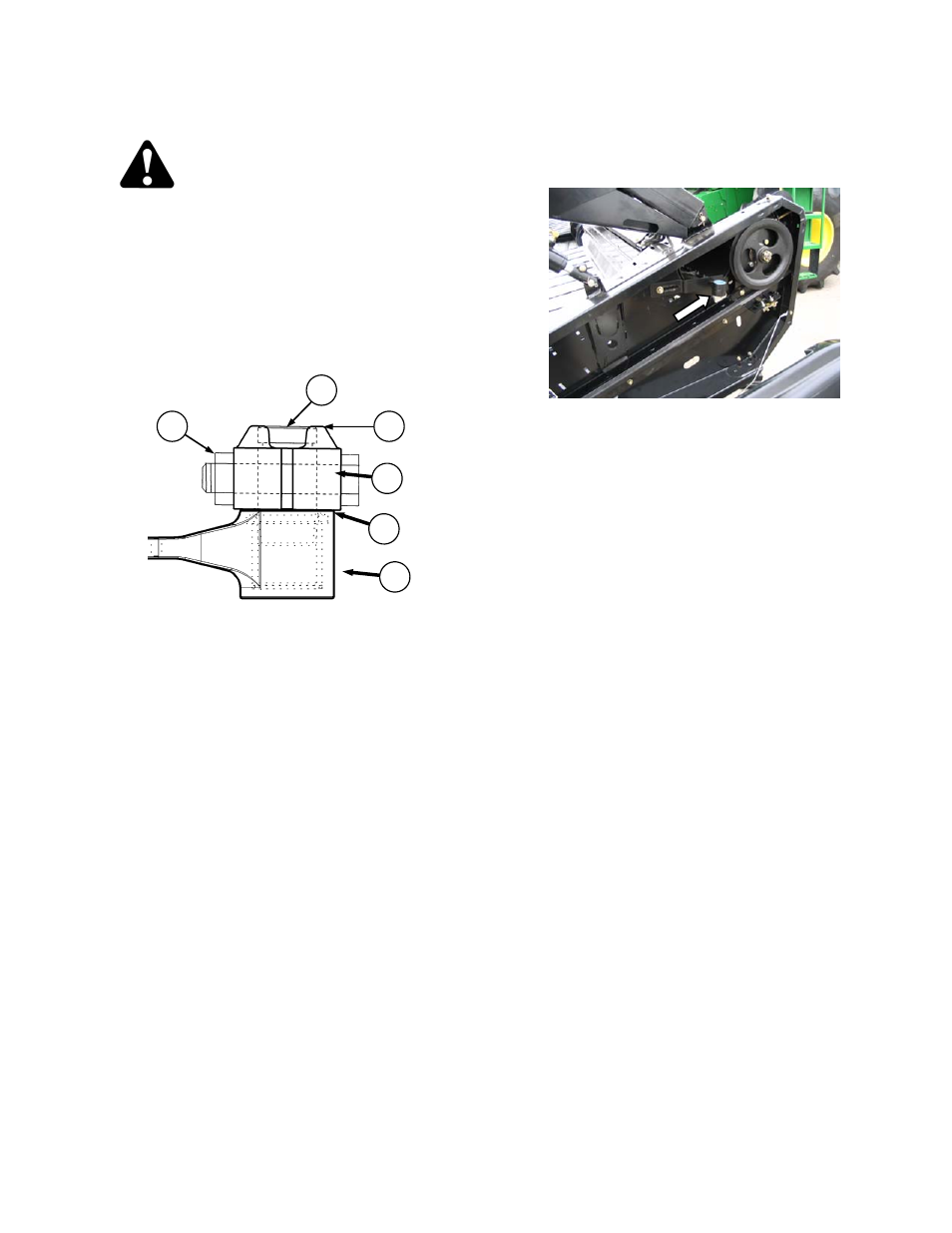

Если в головке ножа (A) вставлен штифт, вытащите
этот штифт
.
a. Задвиньте нож на место и отцентрируйте головку
ножа (B) с шатунным рычагом(C).
b. Установите штифт головки ножа (A) в рычаг шатун,
и пристукните по нему убедившись что он уселся в
головке ножа.
c.
Подбейте снизу головки ножа (B), пока штифт не
будет вровень с верхней поверхностью (D) рычага и
пока не будет зазора [0.010 д (0.25 мм)] (E) между
рычагом и головкой.
d. Установите на место болт и гайку (F).
e. Затяните гайку усилием 160 ф/ф. (220 N·m).
f.
Установите на место тавотницу для смазки .
g.
Смажьте подшипник.
6.10.5 ЗАПАСНОЙ НОЖ
(ЖАТКИ С ОДИНАРНЫМ НОЖОМ
)
Запасной нож жатки можно хранить в трубе
рамы с правого конца, как показано выше.
Проверьте, чтобы нож был закреплён по месту.
.
D
A
F
E
B
C
