ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
120
Модель – 2009 / 2010 года
6.12.13 ПАЛЬЦЫ МОТОВИЛА
ВАЖНО:
Содержите пальцы мотовила в хорошем
состоянии. Выпрямляйте или заменяйте,
как потребуется.

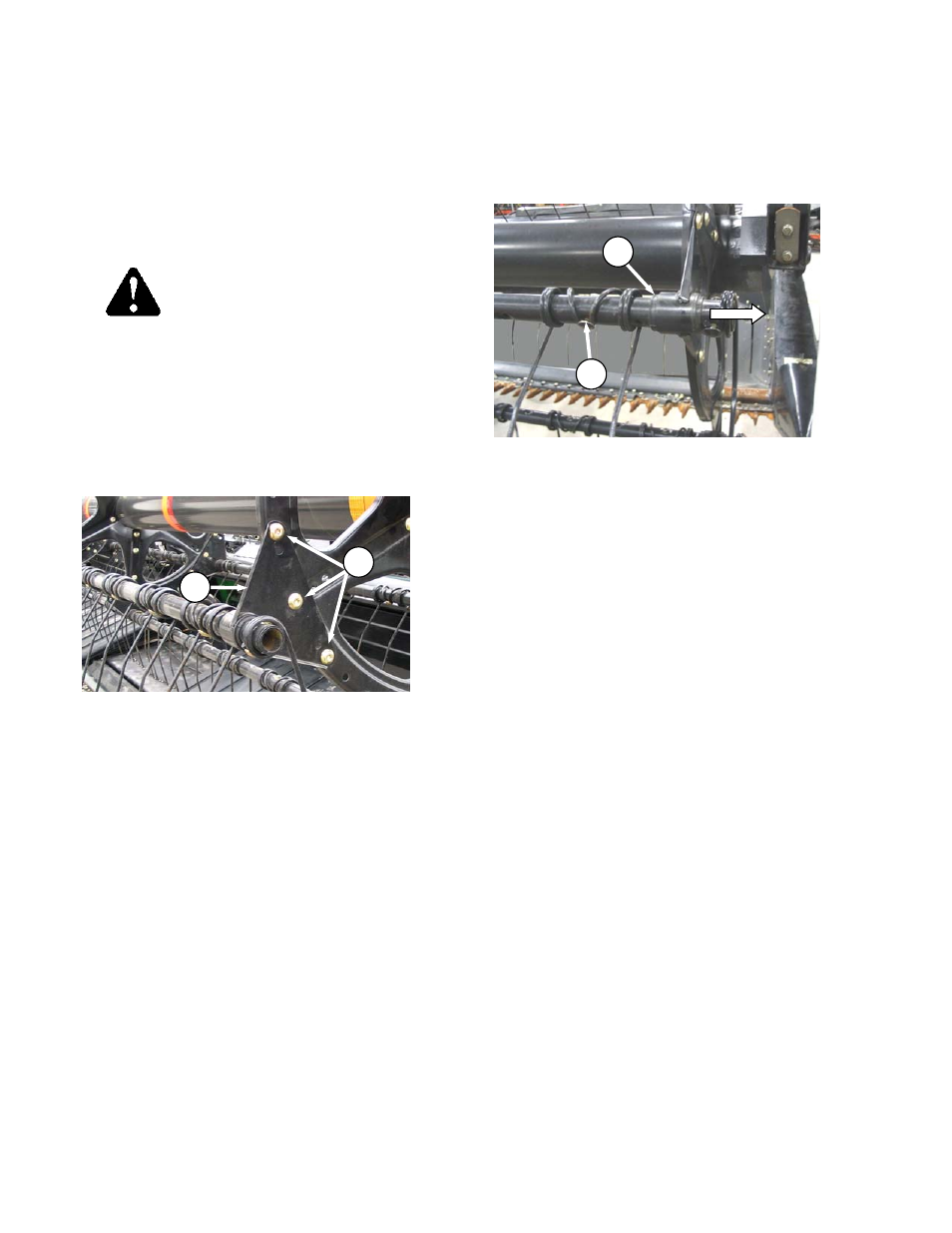

6.12.13.1 Снятие Металлических Пальцев
Следующие инструкции приведены для замены
повреждённого или поломанного пальца.
ОСТОРОЖНО
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры цилиндров мотовила перед началом
работ под ним
a. Опустите жатку, поднимите мотовило и
установите подпорки мотовила.
b. Снимите втулки граблины на которой
необходимо заменить палец у центрального и
левого дисков. См. Раздел 6.12.14 Втулки
Граблин пальцев
c. Временно присоедините пластины (A) к
граблине используя исходные места (B).
d. Срежьте повреждённые пальцы так, чтобы их
можно было снять.
e. Открутите болты на имеющихся пальцах и
сдвиньте пальцы так, чтобы заменить
срезанный ранее. Снимите пластины
мотовила (A) с трубы.
6.12.13.2 Установка – Металлические Пальцы
ВАЖНО:
Убедитесь, что труба граблины всё
время находится на опоре, чтобы не
повредить трубу или другие компоненты.
a. Сдвиньте новые пальцы и пластины
мотовила (A) на конец трубы.
b. Установите втулки граблины с пальцами.
Обратитесь к Разделу 6.12.14 - Втулки
Граблины с пальцами.
c. Прикрепите пальцы к трубе болтами и
гайками (C)
A
C
A
B
