ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
99
Модель – 2009 / 2010 года

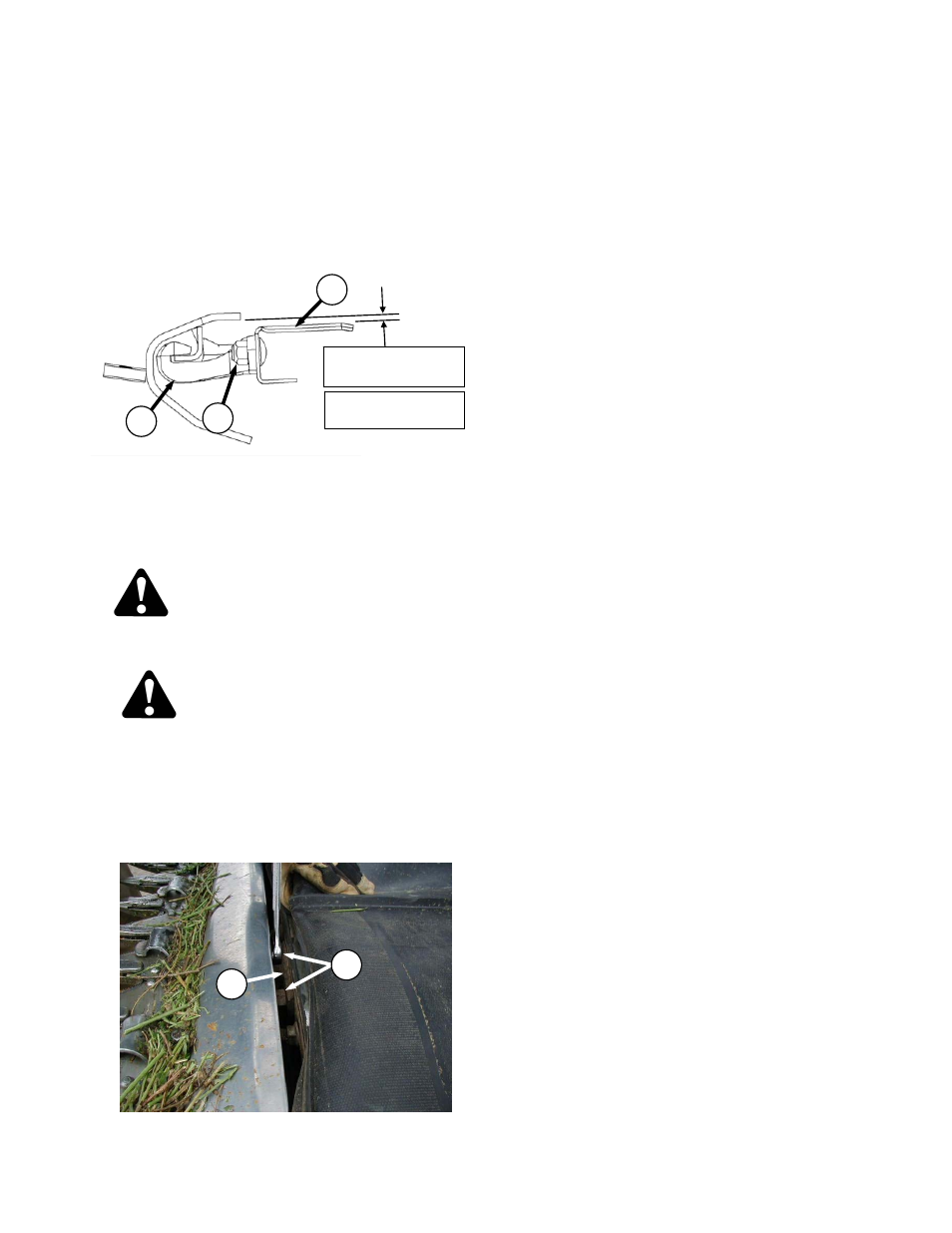

6.11.6 ВЫСОТА СТОЛА
Во избежание попадания материала в
транспортёр и режущий аппарат, поддерживайте
высоту стола такой, чтобы транспортёр работал
ниже ножевого аппарата с зазором максимум 1/32
дюйма (1 мм), или чтобы транспортёр слегка
прогибался вниз до 1/16 дм. (1.5 мм), чтобы
создать уплотняющую прокладку. На иллюстрации
показана регулировка без транспортёра.
ПРИМЕЧАНИЕ
Замеряют у опор с жаткой в рабочем
положении,
а столы при этом
находятся полностью впереди
Регулируйте таким образом -
ОПАСНОСТЬ
Задействуйте ограничители подъёмных цилиндров
жатки и стопоры мотовила перед тем как работать
под жаткой или мотовилом.
ОПАСНОСТЬ
Во избежание травм или смерти от внезапного запуска
и падения поднятой жатки, заглушите двигатель,
выньте ключ и опустите ограничители подъёмных
цилиндров жатки перед тем, как по какой-то причине
находится под ней.
a. Ослабьте натяжение на транспортёрах .
Обратитесь к Разделу 6.11.1, Регулировка
Натяжения Транспортёра.
b. Поднимите транспортёр вверх у переднего
края, за режущим аппаратом.
c. Ослабьте две контргайки (A) (четыре у замкнутого
транспортёра), только на пол-оборота на опоре
стола (B). На каждой деке от двух до четырёх опор,
в зависимости от размера жатки.
d. Подбейте деку (C), чтобы опустить ее относительно
опор, чтобы добиться параметра,
рекомендованного выше. Подбейте по опоре (В),
пользуясь пробойником, чтобы поднять деку,
относительно опоры.
e. Затяните метизы (A) опоры стола.
f. Натяните транспортёры.
Обратитесь к Разделу
6.11.1, Регулировка Натяжения Транспортёра.
B A
.27-.31 дм. (7-8 mm)
D60, FD70
.12-.16 дм. (3-4 mm)
D50
C
B
A
