ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
81
Модель – 2009 / 2010 года
6.10.6.2.4 Короткие пальцы- Двойной Нож
Обратитесь к предыдущему Разделу по типичной
замене пальца. Пальцы около центра жатки с
двойным ножом, где два ножа заходят один на другой,

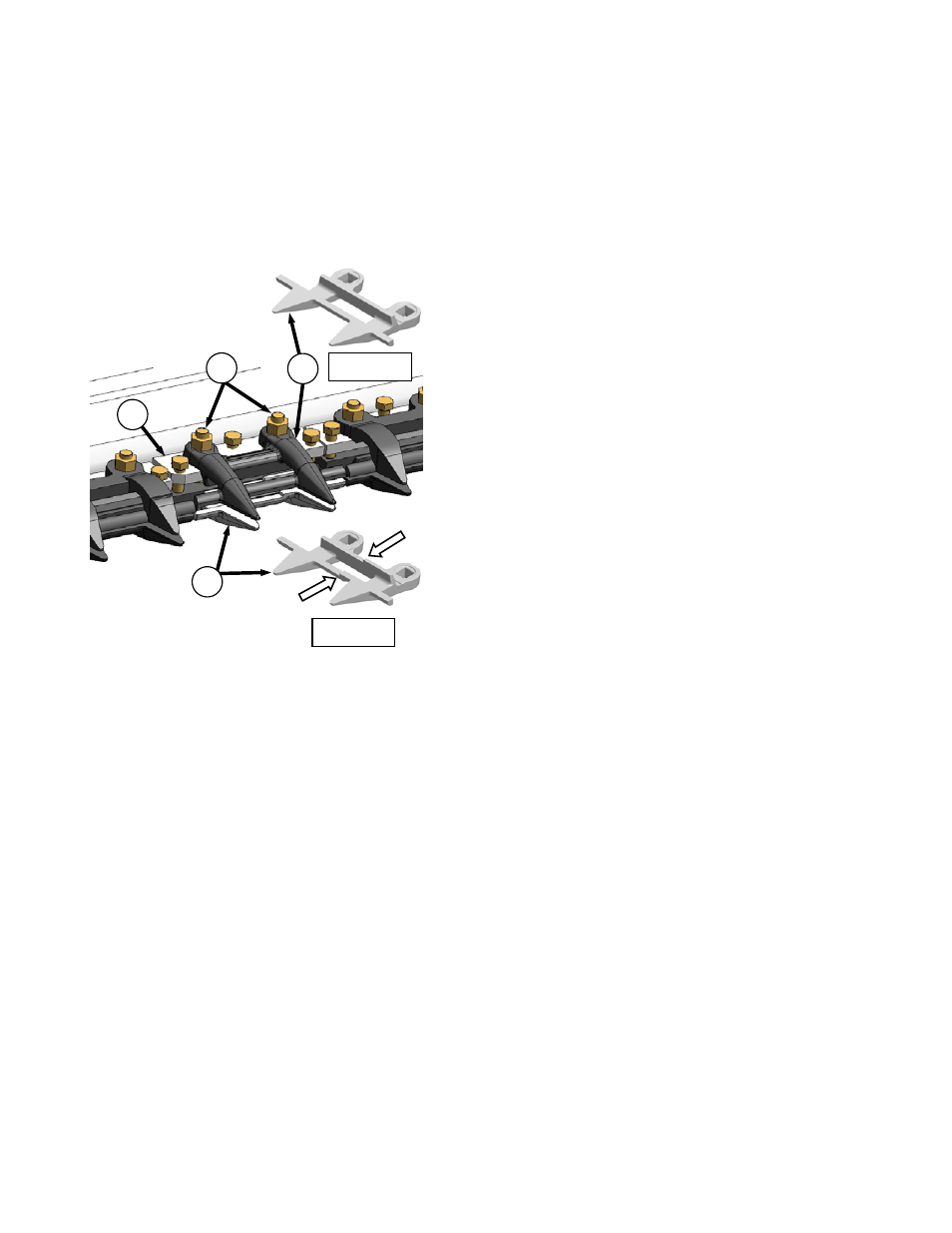

требуют другого метода по замене. Для замены цен-
трального пальца или центральной направляющей
пальца, см. иллюстрации и выполните следующее:
а. Снимите две гайки (А) и болты, которые крепят
палец (В) и верхнюю направляющую (C) и
регулирующую планку (D) к режущему аппарату.
b. Снимите палец, износостойкую пластиковую
накладку (если есть), верхнюю направляющую
(C), и регулирующую планку (D).
c. Установите износостойкую пластиковую накладку
(если есть) , запасной палец (В), регулирующую
планку (D), верхнюю направляющую (C), и
вставьте болты, но не затягивайте их.
ВАЖНО:
Обеспечьте, чтобы центральный палец (B)
(справа от шва режущего аппарата) имел
смещённые режущие поверхности. См.
Иллюстрацию.
ПРИМЕЧАНИЕ:
Верхняя направляющая (C), которая
представляет
собой
перевёрнутый
обычный
укороченный
палец,
должны
иметь место для размещения двух
перекрывающих ножей у центрального
пальца на жатке с двойным режущим
аппаратом.
Проверьте
правильность
запасной части.
d
. Проверьте и отрегулируйте зазор между прижимом
и ножом. Обратитесь к Разделу 6.10.7, Прижимы
Ножа
D
A
Центр
Нормальн.
C
B
