ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
105
Модель – 2009 / 2010 года
6.12.3 РЕГУЛИРОВКА ИЗГИБА МОТОВИЛА
Мотовило было отрегулировано на заводе так,
чтобы зазор был больше по центру мотовила,
чем по краям (сдвинут), для компенсации прогиба
мотовила. Эта «изгиб» регулируется изменением
положения крепежных деталей, соединяющих
граблины
мотовила к дискам мотовила.
Регулировка изгиба компенсирует прогиб
мотовила.
ВАЖНО:
Профиль изгиба должен быть измерен
перед демонтажом мотовила для
технического
обслуживания для
сохранения его после сборки
a. Установите мотовило над режущим аппаратом
(4-5 на линейке). Это положение
обеспечивает подходящий зазор во всех
продольных положениях мотовила. Обратитесь к
Разделу 5.5.9, Продольное
Положение
Мотовила.
b. Замерьте расстояния у каждого соединения
граблин с дисками мотовила.

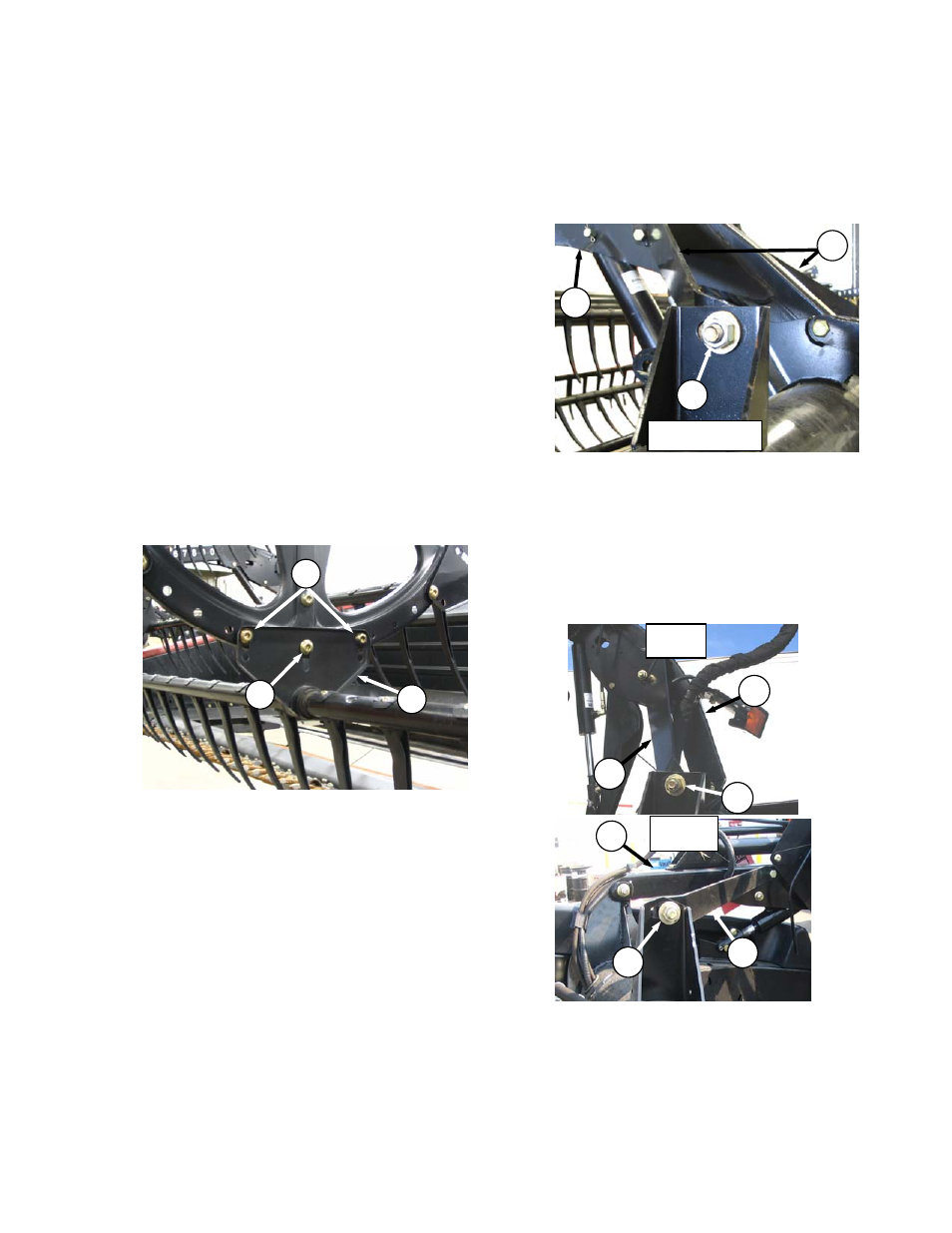

c. Отрегулируйте контур таким образом: Начните
с диска, самого близкого к центру жатки и идите
к концам.
1. Снимите болты (A).
2. Ослабьте болт (B) и отрегулируйте пластину
(C), пока не получите желаемый размер
между
трубой мотовила и режущим
аппаратом.
ПРИМЕЧАНИЕ:
Дайте граблинам найти естественный
контур и установите соответственно
крепёжные элементы.
3. Снова установите болты (A) в
отцентрированные отверстия и затяните их.
.
6.12.4 ЦЕНТРИРОВАНИЕ МОТОВИЛА
6.12.4.1 Жатки с Раздельным Мотовилом
Мотовила должны центрироваться между
форзацами.
a. Ослабьте болт (D) на каждой скобе (E).
b. Передвиньте передний конец центральной
стойки мотовила (F) в сторону, как нужно, чтобы
отцентрировать оба мотовила.
c. Затяните болты (D) с крутящим моментом в
265 ф/ф (359N·m).
6.12.4.2 Жатки с Одинарным Мотовилом
Жатки следует центрировать между форзацами.
a. Ослабьте болт (G) на каждой скобе (H).
b. Передвиньте передний конец стойки мотовила
(J) поперек, как нужно, чтобы его отцентрировать
c. Затяните болты (G) с крутящим моментом 265
ф/ф (359 N·m).
