ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
86
Модель – 2009 / 2010 года
L
f.
Затяните два болта (A) на щитке
g. Подвиньте шкив (P) вверх пока не исчезнет провис
ремня.Затяните гайки (F)
h. Отрегулируйте натяжение ремня и проверьте зазор
успокоителя. См. Секцию 6.10.9.1.1 Регулировка
натяжения.
i. Установите на место пластину
(L) в щитке
j.
Установите на место левый
концевой щиток
.
k.
Заново
отрегули-руйте
натяжение
нового
ремня
после короткого периода
обкатки, (примерно 5 час).

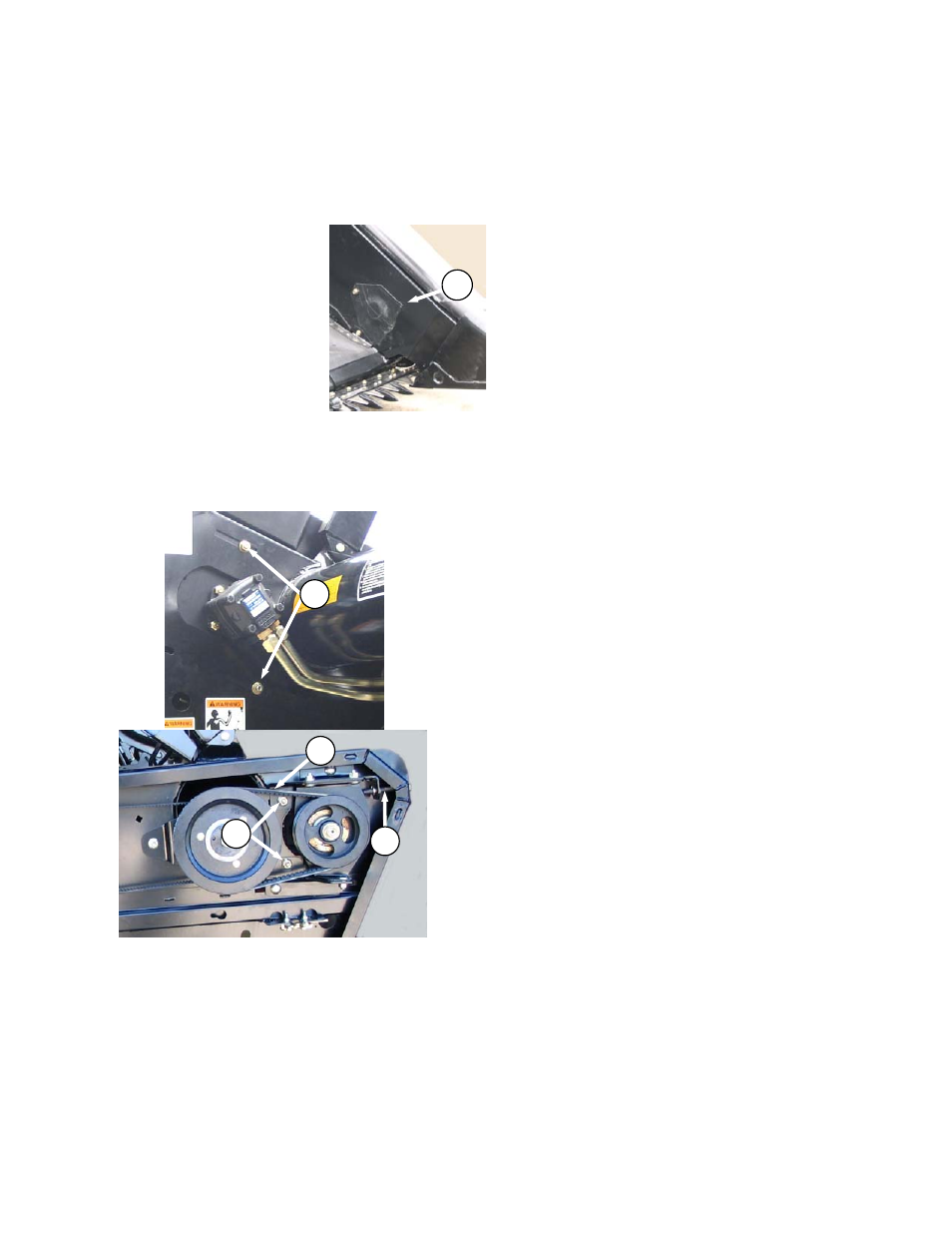

6.10.9.1.4 Регулировка Натяжения –Двойные V-
Образные Ремни Левого Привода
a.
Ослабьте два болта (A)на торцовом щитке
.
b. Ослабьте 2 болта (B) на кронштейне привода ножа.
c. Поверните
регулировочный
болт
(С,
чтобы
передвинуть мотор привода, пока сила в 12фунтов (53
N) не обеспечит прогиб V-образных ремней (D) на
1/8 дюйма (3 мм) в середине.
d. Затяните болты(A) и (B).
e.
Вновь отрегулируйте натяжение нового ремня после
непродолжительного периода обкатки (примерно 5
часов).
6.10.9.1.5 Снятие V-Образных Ремней Левого
Привода
Обратитесь к иллюстрации в предыдущем
Разделе и действуйте таким образом:
a. Ослабьте два болта (A) на концевом щитке.
b. Ослабьте два болта (В) на кронштейне
привода ножа.
c. Поверните регулировочный болт (C), чтобы
ослабить два V-Образных ремня (D) и снимите
ремни
6.10.9.1.6 Установка- V-Образных Ремней
Левого Привода
Обратитесь к иллюстрации напротив
ВАЖНО:
V-Образные
Ремни
привода
ножа –
представляют собой подобранный комплект.
Меняйте оба ремня, даже если в замене
нуждается один из них. Не используйте рычаг
при установке ремня над шкивом , ослабьте
регулирующий механизм достаточно для
обеспечения лёгкой инсталляции.
a. Оденьте ремни (D) на приводные шкивы.
b. Поверните регулировочный болт (C), чтобы
передвинуть мотор привода, пока сила в 12
фунтов (53 N) не обеспечит прогиб V-образных
ремней (D) в 1/8 дюйма (3 мм) в середине
пролёта.
c.
Затяните болты (A) и (B) на кронштейнах
привода
d.
Вновь отрегулируйте натяжение нового ремня
после непродолжительного периода обкатки
(примерно 5 часов).
A
C
B
D
