ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
111
Модель – 2009 / 2010 года
6.12.7 ЗВЁЗДОЧКА ПРИВОДА МОТОВИЛА
- D60 И FD70
ОСТОРОЖНО
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры
цилиндров
мотовила
перед
началом работ под ним

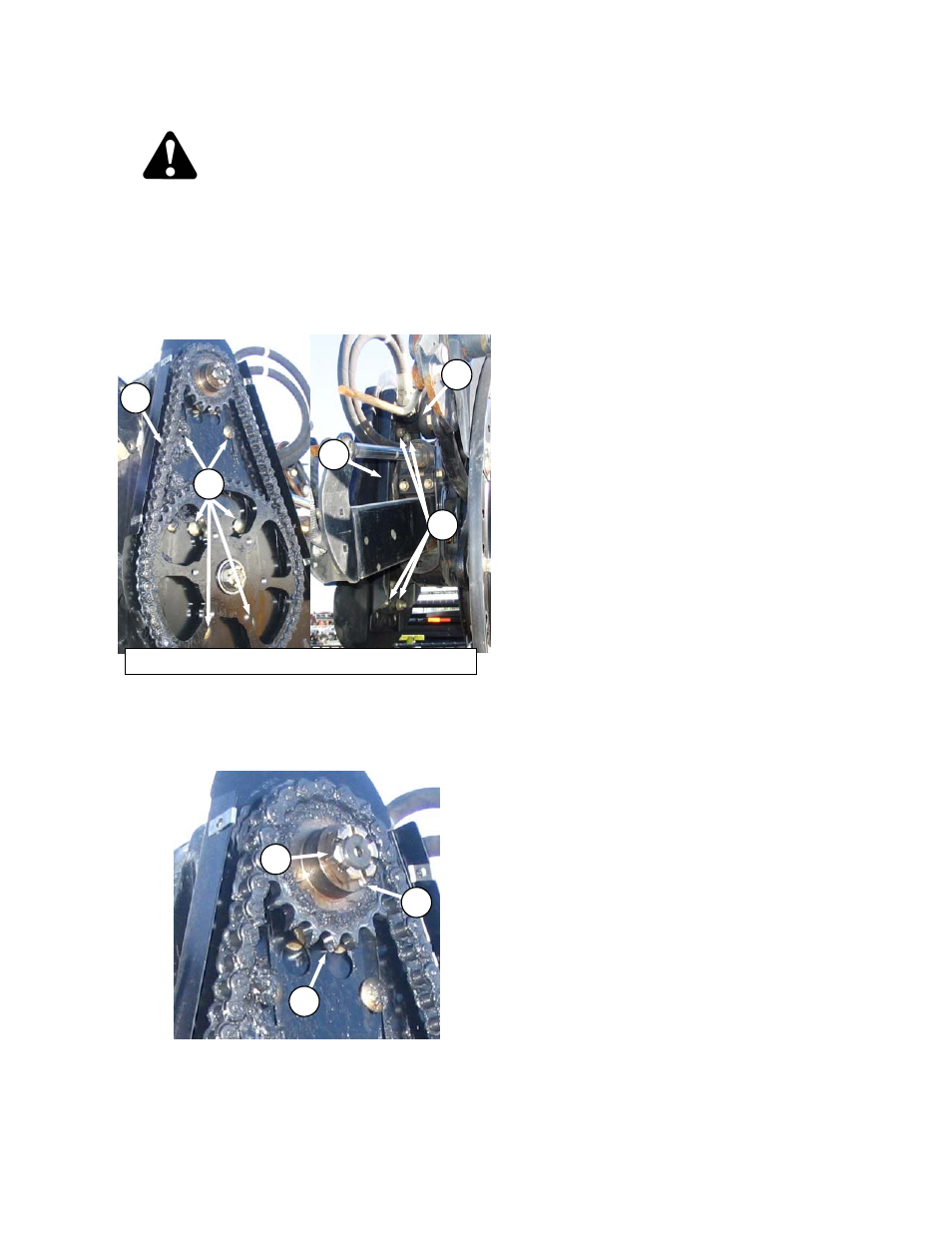

6.12.7.1 Снятие – Ведущая Звёздочка
a. Снимите крышку привода. См. Раздел 6.12.5.
Цепь привода Мотовила – D60 и FD70
.
b. Ослабьте шесть болтов (A) на креплении
мотора.
c. Выдвигайте мотор (B) и крепление мотора (C)
вниз, пока цепь (D) не ослабнет.
d. Стяните цепь со звёздочки привода (E)..
e. Вытащите шплинт (F) и прорезную гайку (G).
f. Снимите звёздочку (E).
ВАЖНО:
Не пользуйтесь монтировками и/или
молотком при снятии звёздочки. Этим
можно
повредить
мотор.
Воспользуйтесь
съёмником,
если
невозможно снять звёздочку рукой.
6.12.7.2 Установка – Ведущая Звёздочка
Обратитесь к иллюстрации напротив.
a. Отцентрируйте шпоночный паз в звёздочке (E)
ключом в валу и задвиньте новую звёздочку на
вал.
b. Установите прорезную гайку (G) и закрутите с
усилием в 10-20 дюйм-фунт (1.1-2.2 N·m).
c.
Установите шплинт (F). Затяните гайку до
следующей прорези, если потребуется.
d. Натяните цепь (D) поверх ведущей звёздочки и
затяните цепь.
e. Двигайте мотор (В) и его крепление (C) ,
пока не достигните требуемого натяжения.
Натяжение на цепи (D) должно быть таким,
чтобы можно было оттянуть цепь рукой в
середине пролёта на 1/8 дюйма или 3 мм.
f.
Затяните болты (A) до 75 ф/ф (102 N·m).
g. Установите на место крышки
привода.Обратитесь к Разделу 6.12.5. Цепь
Привода Мотовила – D60 и FD70
D
A
A
B
C
Показано Одинарное Мотовило – Двойное Аналогично
G
F
E
