ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
85
Модель – 2009 / 2010 года
L
d.

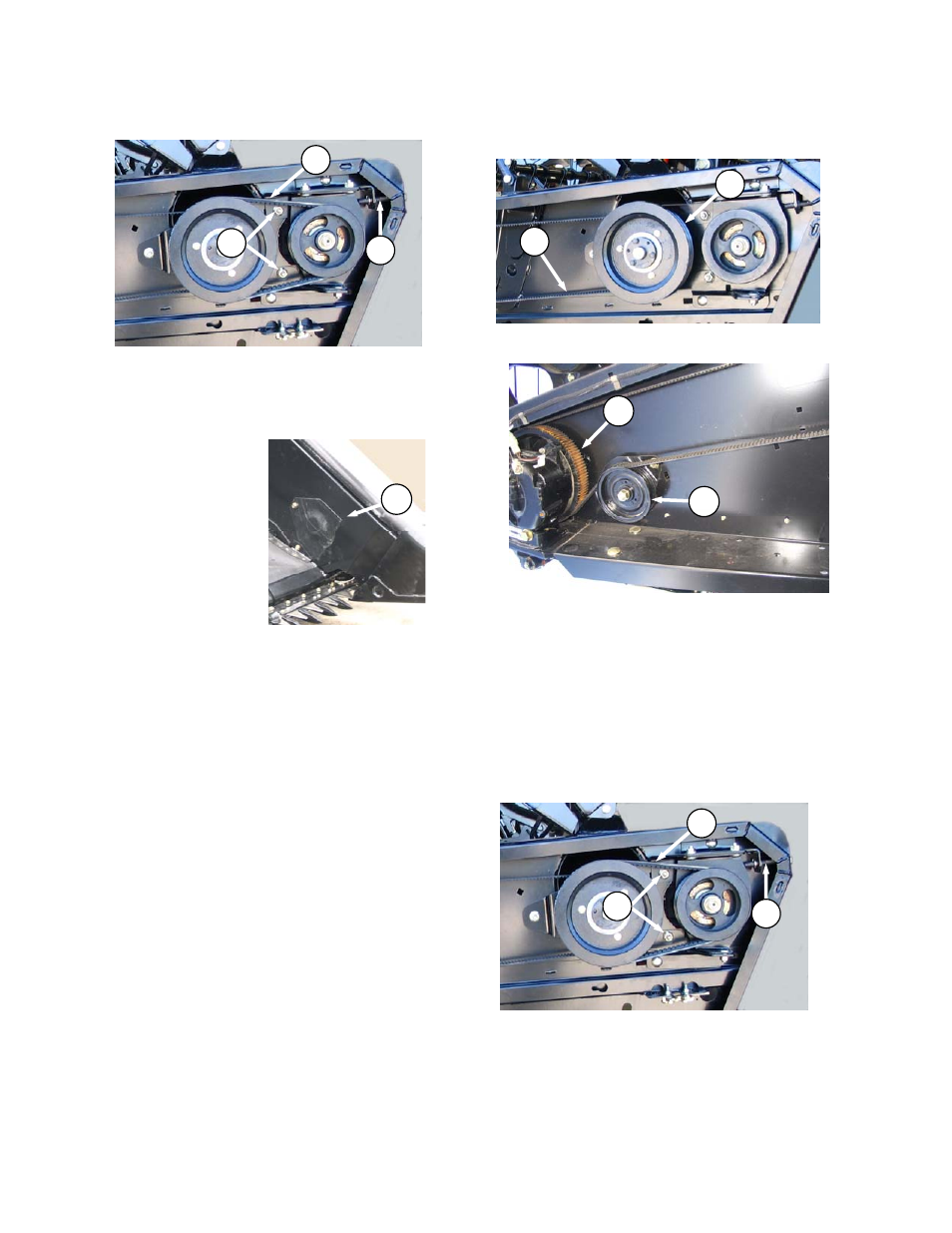

Ослабьте два болта (Н) на кронштейне привода
ножа
.
e.
Поверните
регулировочный
болт (J) для
ослабления 2х V-ремней (K) и снимите их.
f.
Снимите болт на
пластине (L) на
левом
боковом
щитке
возле
редуктора и снимите
пластину.
Это
обеспечивает зазор
между
шкивом
и
торцевым
щитком
для ремня когда он
снят.
g. Стащите ремень со шкива редуктора и
направьте его между шкивом и боковым
щитком.
h. Снимите ремень с ведущего шкива.
6.10.9.1.3 Установка Ремня синхронизации левого
привода
a.
Оденьте ремень (M) на шкив привода (N).
b.
Направьте ремень между шкивом редуктора (O) и
боковым щитком и установите его на шкив редуктора
и шкив натяжителя ( Р).
ПРИМЕЧАНИЕ:
При установке нового ремня, никогда
не используйте рычаг. Проверьте,
чтобы
регулирующий
механизм
полностью
ослаблен,
а
затем
натягивайте ремень
c. Расположите V-ремни (K) на шкивы привода.
d. Поверните регулировочный болт (J), чтобы
передвинуть мотор привода, пока сила в 12фунтов
(53 N) не обеспечит прогиб V-образных ремней
(K) на 1/8 дюйма (3 мм) в середине.
e. Затяните два болта (H) на крепёжном кронштейне
привода.
J
H
K
J
H
K
N
M
O
P
