ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
125
Модель – 2009 / 2010 года
проушина каждой половинки втулки, попала в
отверстие в трубе с пальцами
.
d Сдвиньте пластину мотовила (B) на втулку и
установите напротив диска в исходном
положении.
e. Установите болты (A) в исходные отверстия и
затяните.
f. Установите на место все пальцы , которые
были сняты.
g. Установите на место болт (D) на соединительном
звене кулачка.
h. Установите зажимы втулок так, как было описано
выше.
6.13 ФЛОТАЦИЯ КРЫЛА ЖАТКИ
ОСТОРОЖНО
Во избежание травм, перед проведением
обслуживания машины или открытием крышек
привода, выполните все процедуры, описанные
в Разделе 6.1, Подготовка к Техобслуживанию.
6.13.1 РЕГУЛИРОВКА БЛОКИРОВКИ КРЫЛА
Если режущий аппарат не будет прямым, когда
крылья
находятся в режиме БЛОКИРОВКА,

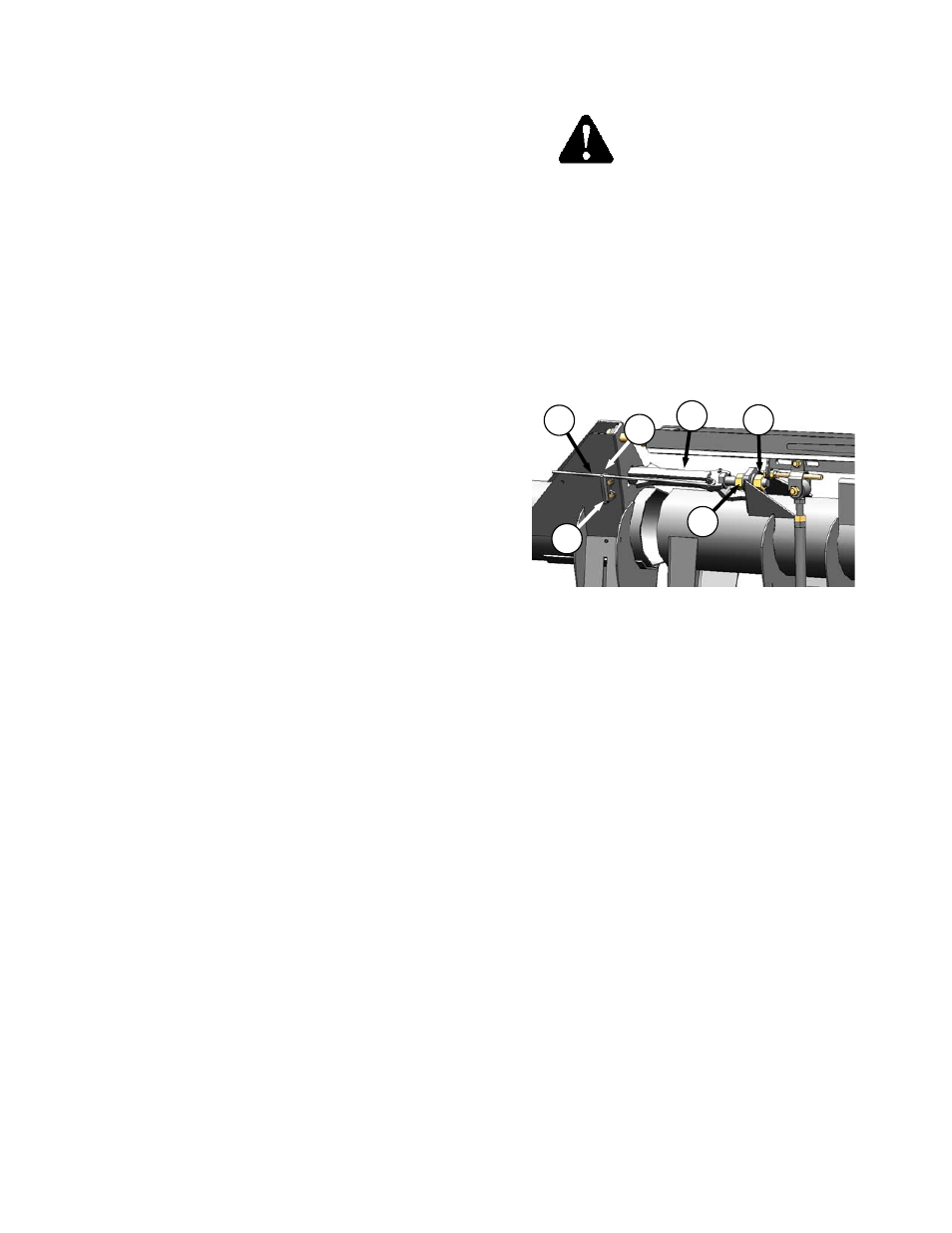

обратитесь к иллюстрациям и действуйте
следующим образом:
a. Снимите крышку сцепки. Обратитесь к Разделу
6.3.2, Крышка Сцепки.
b. Разблокируйте блокировку крыла, двигая ручку
(А) в нижнее положение РАЗБЛОКИРОВАНО
(B).
c. Подоприте жатку так, чтобы режущий аппарат
стал прямым, опуская на уровень земли или на
ровные блоки.
d. Заблокируйте флотацию крыла, передвигая
ручку (A) в верхнее положение
ЗАБЛОКИРОВАНО (C).
e. Ослабьте гайку (D) и (E) и отрегулируйте так,
чтобы блокировочное звено(F) свободно
двигалось из и в верхнее положение
ЗАБЛОКИРОВАНО.
f. Затяните гайки (D) и (E) против шайбы до 150
ф/ф (200 N·m).
g. Установите на место крышку сцепки.
B
A
C
D
E
F
