ЭКСПЛУАТАЦИЯ
форма 169322
55
Модель – 2009 / 2010 года

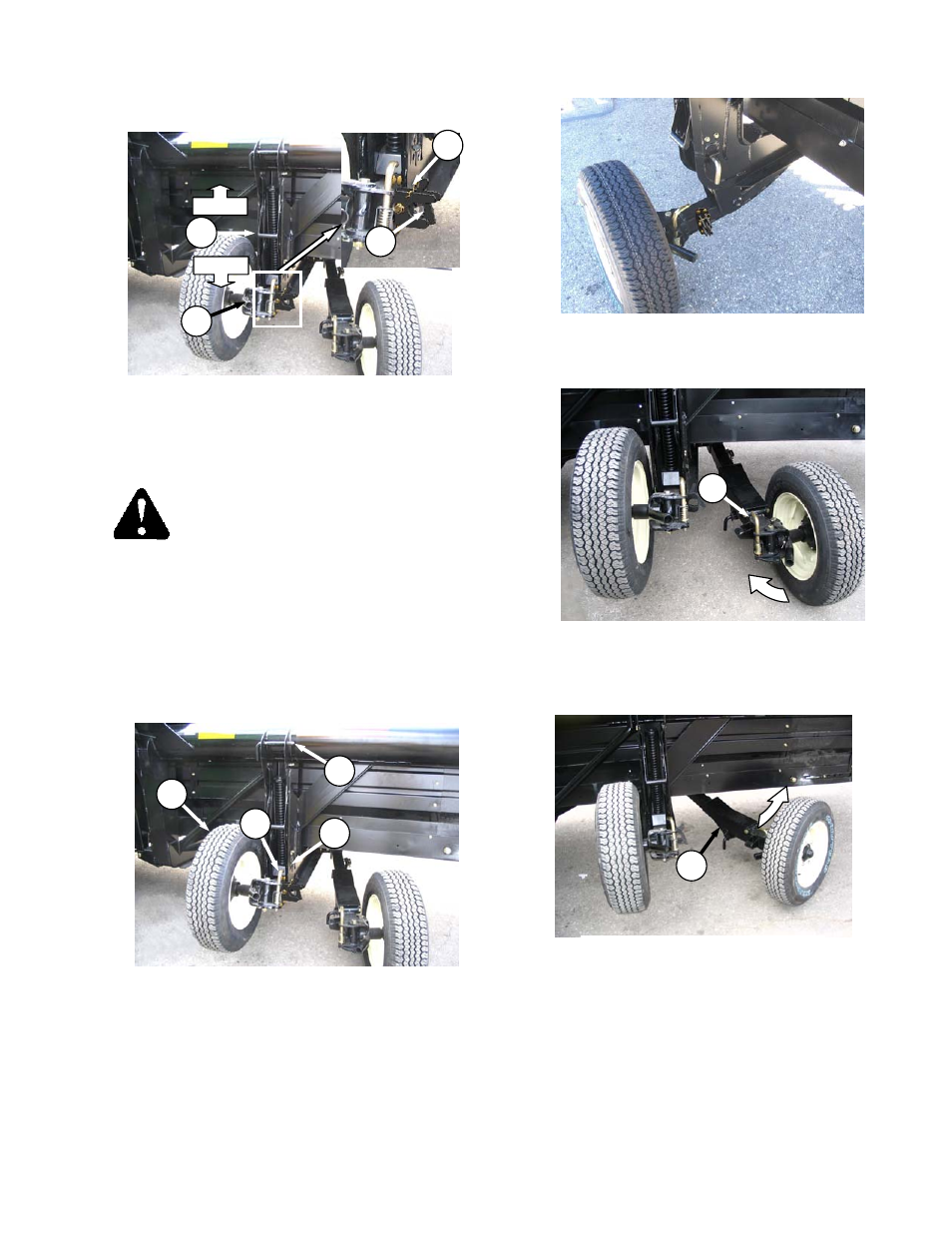

5.8.4.2 Колёса Справа в Положении Транспортировки
a
На колёсах с правого конца жатки снимите шпильку
(А).
b
Поднимите защёлку(В), разблокируйте правую ось и
опустите на землю.
ОСТОРОЖНО
Не стойте у колёс и разблокируйте сцепку
осторожно, так как колёса упадут, как только
механизм будет разблокирован.
c
Осторожно потяните ручку (C) чтобы отпустить
пружину и дать упасть колесам на землю.
d
Поднимите колеса и механизм ручкой (D) и
расположите его во втором отверстии снизу.
e
Опустите ручку (C) чтобы закрыть
.
f
. Снимите палец (E) и установите в (F) для фиксации
механизма. Поверните палец (E) чтобы закрыть
g. Для расположения левого колеса (G), потяните палец
(H), поверните колесо против часовой стрелки, и
заблокируйте пальцем (H).
h
. Теперь левое колесо в транспортном положении,
как показано на иллюстрац
ии.
i.
Потяните палец (J), поверните колесо по часовой
стрелке, как показано и заблокируйте пальцем
(J).
j.
Разверните правую ось (K) к передней части жатки
Из полевого в трансп – правая стор
