Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 43
ЭКСПЛУАТАЦИЯ
форма 169322
41
Модель – 2009 / 2010 года
D50

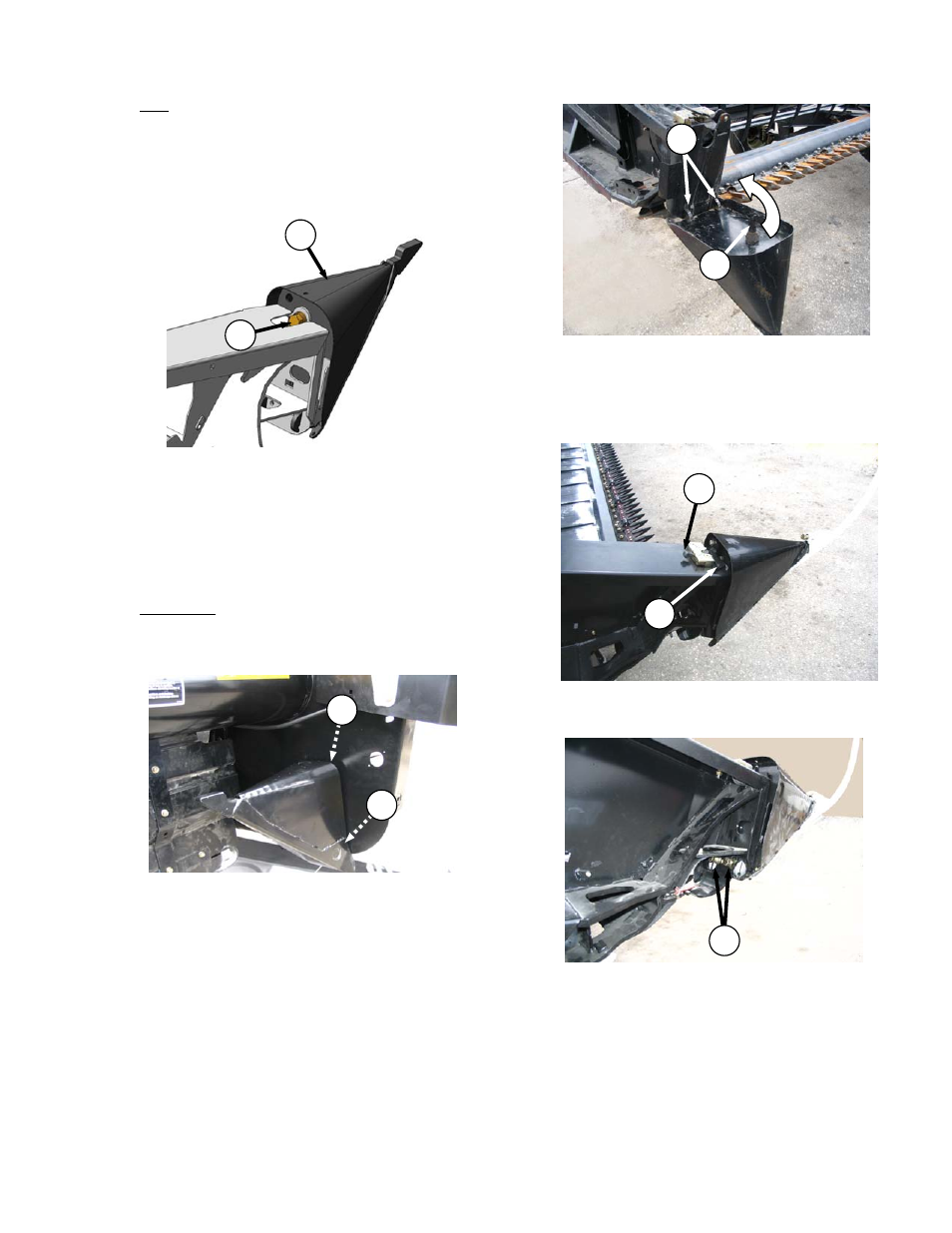

a. Поднимите жатку и поставьте ограничители
цилиндров. Смотри руководство по эксплуатации
комбайна или косилки
b. Снимите боковой щиток. См. Секцию 6.3, Щитки
приводов.
c. Снимите болт (A), контршайбу, шайбу и опустите
разделитель (B).
d. Поднимите разделитель с форзаца
e.
Установите боковой щиток
.
5.5.11.2.2 Установка
D60, FD70
a. Снимите боковой щиток.
b.
На месте хранения разделителя, поднимите
разделитель, чтобы разблокировать петли (D) на
нижнем конце, а затем слегка опустите, чтобы
освободить палец (E) из форзаца
..
c. Установите разделитель как показано, вставляя
петли (D) в отверстия в форзаце.
d.
Поднимайте передний конец разделителя, пока
палец (E) наверху разделителя не сработает и не
зaкроет защёлку (F).
e.
Нажмите на предохранительный рычаг (C), чтобы
заблокировать палец в защёлке.
f.
Проверьте чтобы разделитель не мог свободно
двигаться в сторону. Отрегулируйте болты (Н) как
нужно чтобы затянуть разделитель и убрать
поперечный люфт, когда потяните за его конец
g.
Установите боковой щиток
B
A
E
D
G
F
H
D
E
