ЭКСПЛУАТАЦИЯ
форма 169322
39
Модель – 2009 / 2010 года

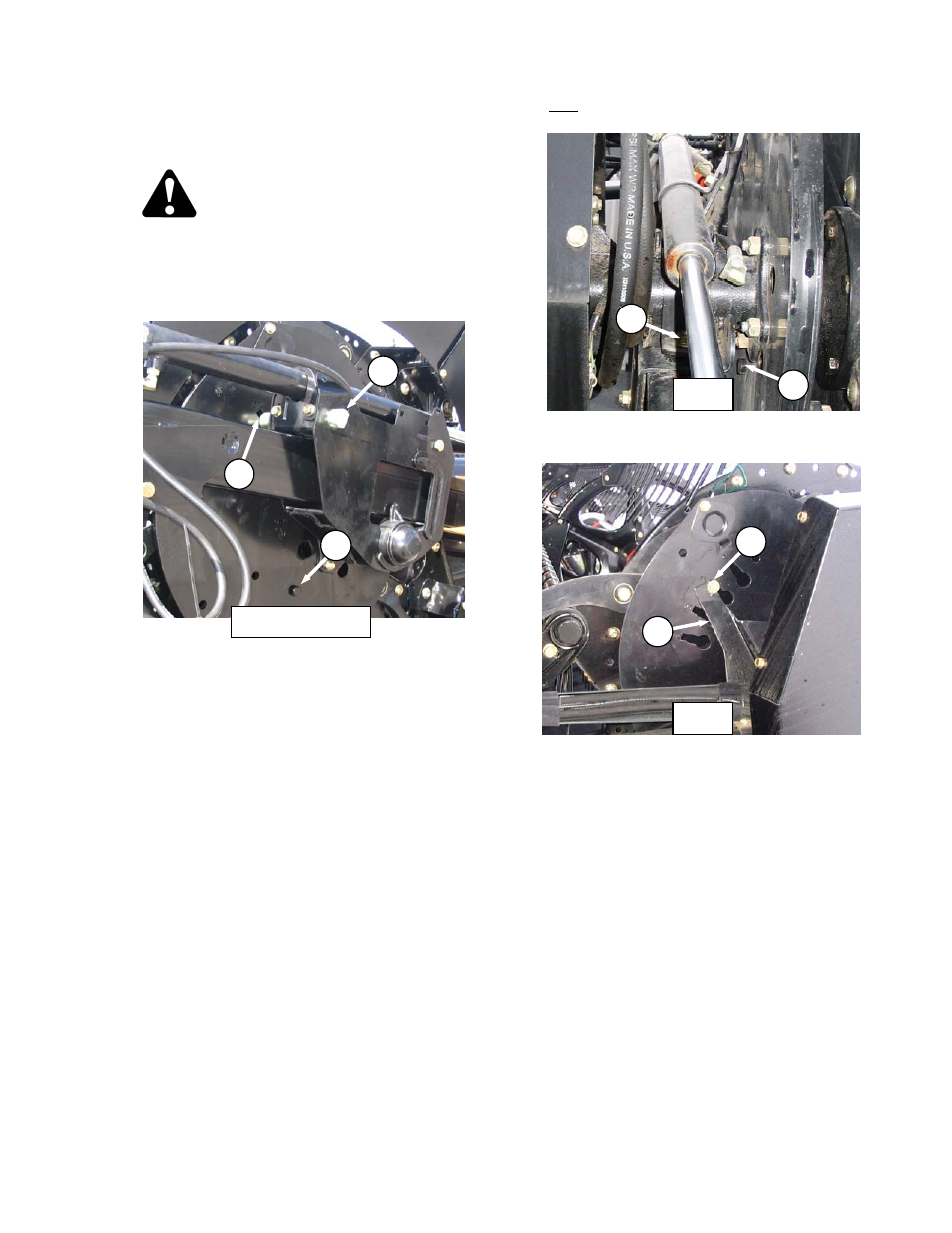

5.5.10.3 Регулировка Эксцентрика
ПРЕДУПРЕЖДЕНИЕ
Заглушите двигатель комбайна/валковой косилки
и выньте ключ из замка зажигания перед тем, как
приступать к регулировочным работам. Ребёнок
или даже животное могут завести машину.
D60, FD70
a.
Воспользуйтесь гаечным ключом на ¾ дюйма,
чтобы повернуть палец защёлки эксцентрика (A)
против часовой стрелки и разблокировать диск
эксцентрика
.
ВАЖНО
Поворот пальца к концу рампы
заблокирует палец в разблокированном
положении.
Поверните
палец
по
часовой стрелке, чтобы разблокировать
его и закрепить положение эксцентрика
перед тем, как работать на машине.
b. Используя гаечный ключ на болту (B) поверните
диск эксцентрика так, чтобы палец защёлки
отцентрировался с желаемым отверстием
(1-4) у (С) в диске эксцентрика.
c. Поверните палец защёлки (A) по часовой стрелке,
чтобы привести в действие и заблокировать диск
эксцентрика.
d. Повторите это на правой стойке жатки 2ой секции
мотовила.
D50
a. Ослабьте болт (D) на зажиме крепящим
кулачковый диск к плечу мотовила.
b. Ослабьте болт (E) в прорези кулачков и
проверните кулачок по часовой стрелке так
чтобы
он отсоединился от стопора (F).
c. Снимите болт (E) с кулачкового диска.
d. Поверните диск в желаемое положение(используя
ключ на головке болта (G) при необходимости
e. Вставьте головку болта в пронумерованную
прорезь и поверните диск пока болт не войдет в
стопор кулачка.
f.
Затяните стопорный болт (E), и зажимной болт
(D).
g. Проверьте зазор мотовила к ножевому аппарату
после изменения положения кулачков. Смотри
Секцию 6.12.1 & 6.12.2, Зазор мотовила к
ножевому аппарату, для регулировок и размеров.
A
C
B
D60 AND FD70
D50
E
F
D
G
D50
