ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
89
Модель – 2009 / 2010 года

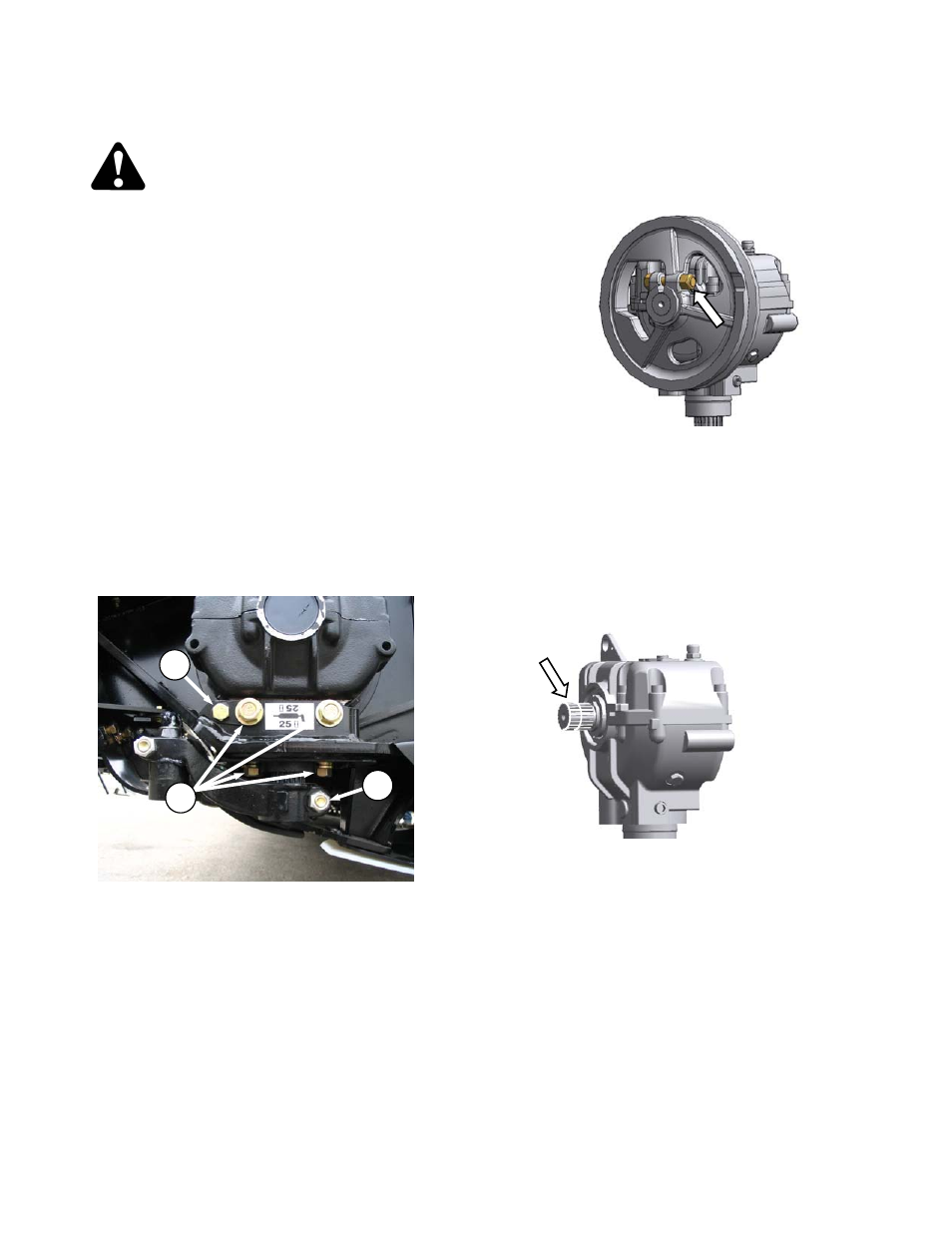

6.10.10 РЕДУКТОР ПРИВОДА НОЖА
ОСТОРОЖНО
Во избежание травм, перед обслуживанием
машины или перед тем, как открывать крышки
привода, выполните процедуры Раздела 6.1.
Подготовка к Обслуживанию
6.10.10.1 Крепёжные Болты
Проверьте крутящий момент 4 крепёжных болтов (В)
редуктора после 10 часов работы и после этого через
каждые 100 часов. Крутящий момент должен
составлять 200 фут-фунт (270 N·m). Сначала начните с
боковых крепёжных болтов..
6.10.10.2 Снятие Редуктора
Обратитесь к следующей иллюстрации и выполните
следующее:
a. Ослабьте приводной ремень ножа и снимите со
шкива редуктора. Обратитесь к Разделу 6.10.8
Приводной Ремень Одинарного ножа и 6.10.9
Приводные Ремни Двойного Ножа.
b. Снимите штифт головки ножа. См. Раздел 6.10.2,
Снятие Ножа, шаги a и b.
c. Снимите болт (A) с шатунного рычага.
d. Снимите шатунный рычаг с вала редуктора.
e. Снимите болты (B), крепящие редуктор к раме.
ВАЖНО:
Не убирайте и не ослабляйте установочную
лапку (C). Это заводская регулировка.
f.
Снимите редуктор
6.10.10.3 Снятие Шкива
Обратитесь к следующей иллюстрации и выполните
следующее:
a. Открутите гайку и болт со шкива.
b.
Снимите шкив при помощи 3-х захватного
съёмника:
6.10.10.4 Установка Шкива
Обратитесь к следующей иллюстрации и проделайте:
a. Удалите ржавчину и краску с пазов вала и шкива. Для
замены запчастей, удалите масло/смазку при помощи
обезжиривающего вещества
b. Нанесите адгезив Loctite® #243 (или его эквивалент) на
паз. Нанесите в две полоски вокруг вала , как показано у
торца паза и одной полоской примерно до средины.
c. Установите шкив на вал, пока он не будет на одном
уровне с концом вала и закрепите болтом и гайкой.
Затяните болты с усилием в 160 ф/фунт. (217 N·m).
A
B
C
