Техобслуживание/техуход – Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 130
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
128
Модель – 2009 / 2010 года
6.13.3 РЕГУЛИРОВКА СЦЕПКИ КРЫЛА
ПРЕДУПРЕЖДЕНИЕ
Заглушите двигатель комбайна/валковой косилки
и выньте ключ из замка зажигания перед тем, как
приступать к регулировочным работам. Ребёнок
или даже животное могут завести машину
Если вертикальное движение крыла вверх и вниз
неодинаковое,
отрегулируйте
сцепку
крыла,
обращаясь к следующим иллюстрациям:
a. Проверьте, чтобы режущий аппарат был прямым,
когда
крылья
будут
находиться
в
ЗАБЛОКИРОВАННОМ положении.
b. Подоприте жатку так, чтобы режущий аппарат
был прямым, опустив её на ровную землю или
блоки.
c.
Снимите крышку со сцепки. См. Раздел 6.3.2,
Крышка Сцепки.

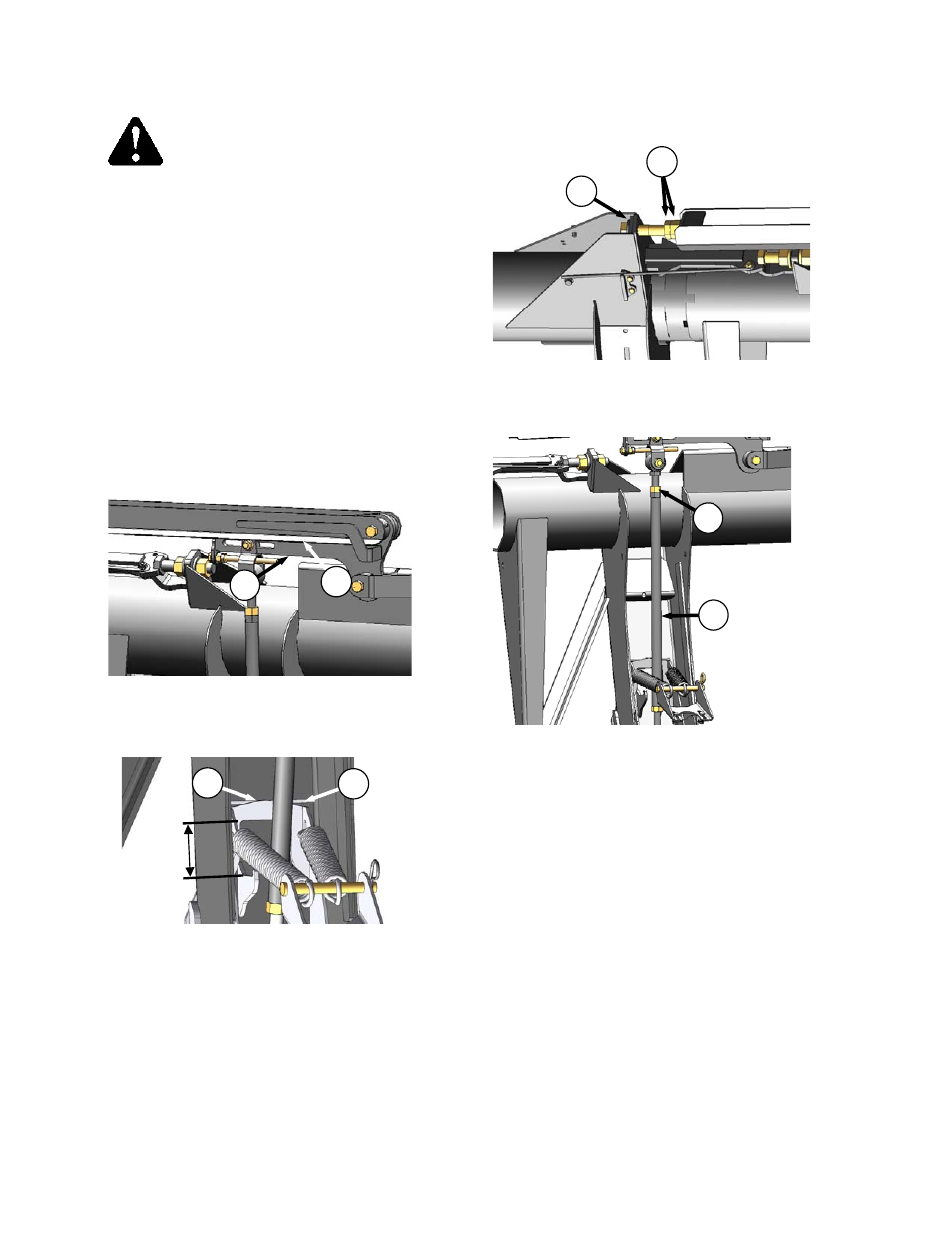

d. С прямым режущим аппаратом, проверьте,
чтобы соблюдались два условия:
Условие 1: Нижний край коленчатого рычага (A)
был параллелен нижнему краю верхнего звена
(B).
Условие 2: Верх уравновешивающего звена(С)
центрируется по белой полоске (D) в пределах ½
дюйма (12 мм)
ПРИМЕЧАНИЕ:
Если наклейка потеряется, проверяйте
чтобы размер составил 3.1 +/-0.5 дюйма
(80 +/-12 мм).
e. Если вышеуказанные условия отсутствуют,
выполните следующие регулировки
Условие 1: Разблокируйте гайки (E) и
п о в е р н и т е б о л т (F), пока края не станут
параллельными. Заблокируйте гайки (Е)
Условие 2: Разблокируйте контргайку (G) и
поворачивайте сжимающее звено (Н), пока
балансировочное звено (С) и наклейка-бирка (D)
не выравнятся, или пока не совпадёт размер.
Заблокируйте гайку (G).
ПРИМЕЧАНИЕ
Одной
регулировкой
можно
откорректировать
оба
условия.
Например, если нижний край коленчатого
рычага(А) указывает вниз, а верх
уравновешивающего звена (С) находится
слишком низко, регулировка верхнего
связывающего болта (F) также улучшит
выравнивание уравновешивающего звена
(С) с наклейкой-полоской (D).
f. Установите на место крышку сцепки
.
3.1 in.
(80 mm)
D
C
A
B
H
G
F
E
