ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
121
Модель – 2009 / 2010 года

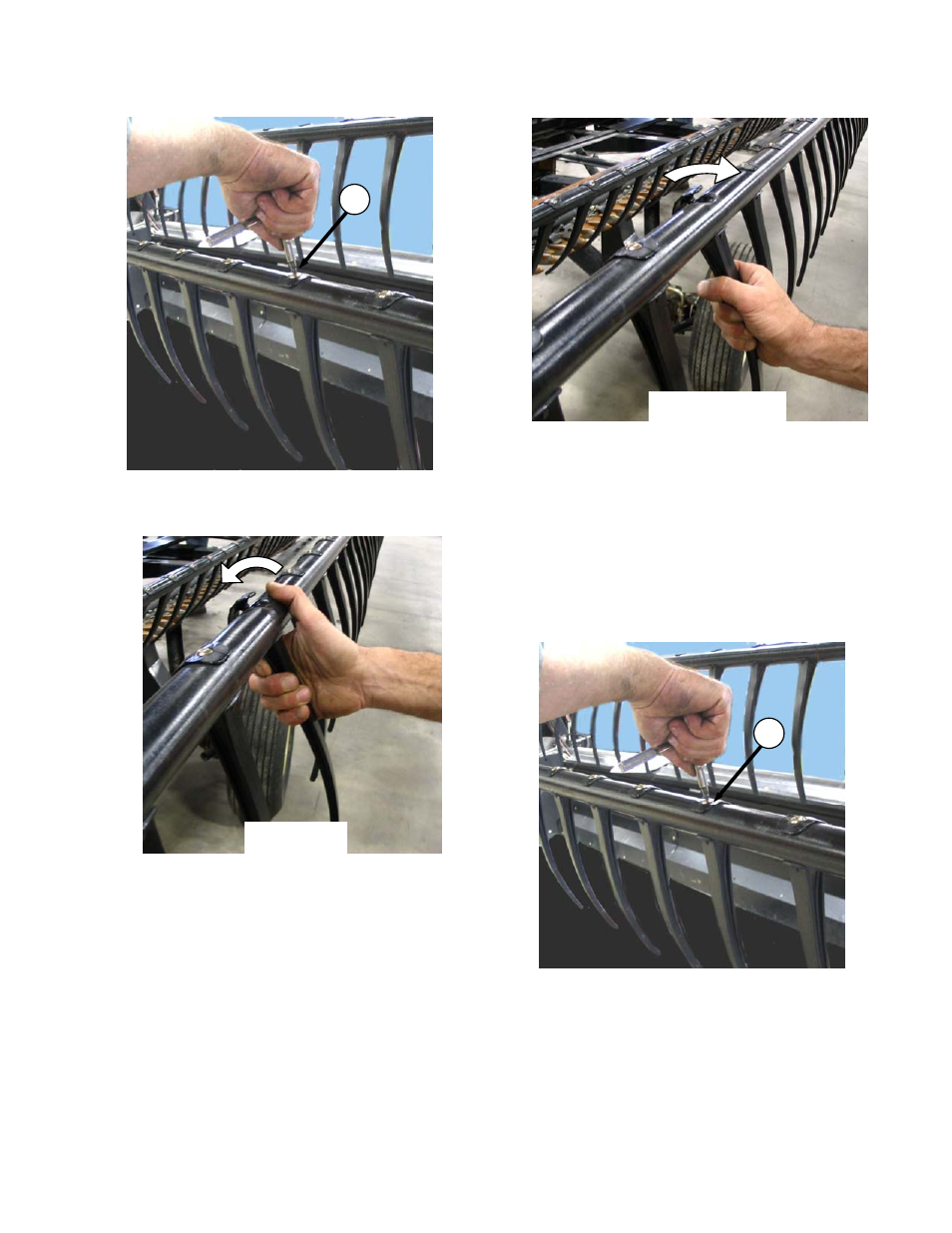

6.12.13.3 Снятие Пластмассовых Пальцев
a
. Открутите болт (A) головкой ключом
Torx-
Plus 27 IP
b. Отожмите верхний зажим пальца назад к трубе
мотовила и снимите с трубы
6.12.13.4 Установка Пластмассовых Пальцев
a. Расположите палец тыльной стороной на трубу и
вставьте выступ в нижнее отверстие трубы с
пальцами.
b. Мягко поднимите верхний фланец и
поворачивайте палец, пока проушина в верхнем
фланце не совпадёт с верхним отверстием.
ВАЖНО:
Не давите с силой на палец до затяжки
крепёжного болта. Если применить силу к
пальцу, когда болт ещё незатянут, вы
можете сломать этот палец или срезать
установочные штифты.
c. Установите болт (A) и закрутите с крутящим
моментом в 75-80 дюйм/фунт (8.5-9.0
N·m)
ключом
головкой Torx-Plus 27 IP
УСТАНОВКА
A
A
СНЯТИЕ
